13 Montage
• convert 4T/6T: Hängen Sie den Wechselrichter mit
den in den Kühlrippen liegenden Bolzen in die
Wandhalterung ein.
convert 8T/10T: Hängen Sie den Wechselrichter mit
der in die Kühlrippen integrierten Halteleiste in die
Wandhalterung ein.

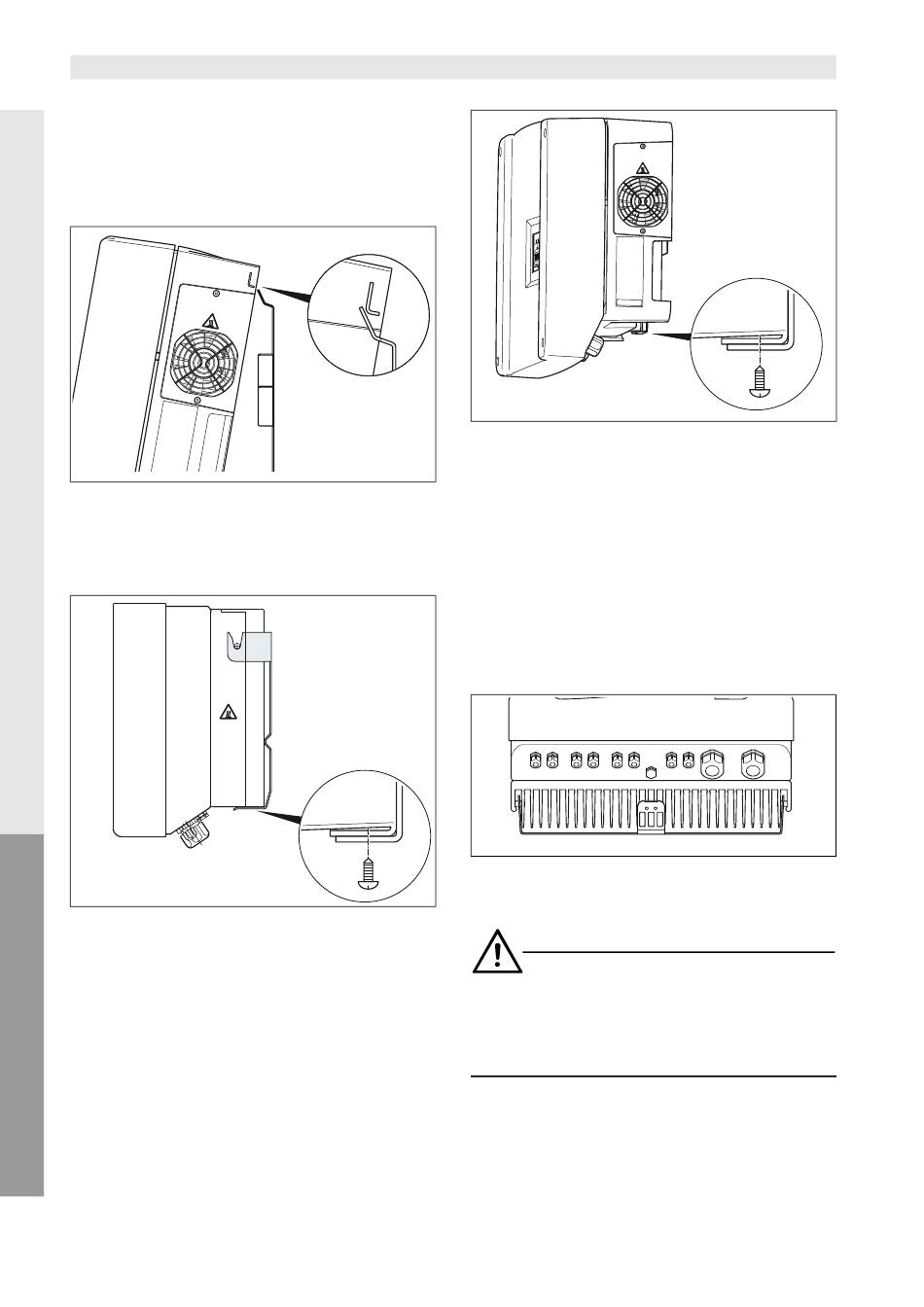

Abbildung 22: Wechselrichter convert 8T/10T
einhängen
• Befestigen Sie den Wechselrichter an der Unterseite
mit der mitgelieferten Schraube.
Abbildung 23: Wechselrichter einhängen und
Befestigungsschraube eindrehen bei
convert 4T/6T
28
Montage- und Bedienungsanleitung Solar-Wechselrichter convert
Abbildung 24: Befestigungsschraube eindrehen bei
convert 8T/10T
13.3 Gehäuse öffnen
• Lösen Sie die vier Schrauben des Deckels und neh-
men Sie vorsichtig den Deckel ab.
• convert 4T/6T: Ziehen Sie das Erdungskabel ab,
das auf der Innenseite des Deckels angesteckt ist.
13.4 AC-Seite anschließen
• Drehen Sie die Kabelverschraubung für die Netzzu-
leitung auf (ganz rechts an der Unterseite des
Wechselrichters).
Abbildung 25: Anschlüsse am Gehäuse (abgebildet
convert 6T)
Gefahr!
Drücken Sie den Stopfen unbedingt von der Innenseite
des Gerätes nach außen heraus. Wenn Sie ihn von
außen nach innen drücken, fällt möglicherweise der
Stopfen samt aufgestecktem Dichtring in den Wechsel-
richter.
• Drücken Sie mit einem Schraubendreher o. Ä. den
Blindstopfen und den Dichtring von innen nach
außen aus der Verschraubung. Lösen Sie den
Dichtring vom Blindstopfen.
