Hinweis
Die Kabelverschraubung dichtet einerseits das
Gehäuse gegen Feuchtigkeit ab und entlastet anderer-
seits das Kabel, damit es nicht unter seinem eigenen
Gewicht aus den Klemmen gezogen wird.
• Prüfen Sie, ob alle Leitungen fest sitzen und sich
nicht selbsttätig lösen können.
• Schalten Sie den Stromverteiler spannungsfrei und
sichern Sie die Spannungsversorgung gegen unbe-
absichtigtes Wiedereinschalten. Prüfen Sie, ob der
Stromverteiler spannungsfrei ist.
• Verlegen Sie die Netzzuleitung vom Wechselrichter
zum Stromverteiler.
Gefahr!
Brandgefahr durch Überstrom und Erwärmung der
Netzzuleitung. Sichern Sie die Netzzuleitung des
Wechselrichters gegen Überstrom!
• Bauen Sie in die Netzzuleitung zwischen Wechsel-
richter und Einspeisezähler einen dreipoligen Lei-
tungsschutzschalter ein mit Auslösecharakteristik B
und einem Bemessungsstrom von 16 A
(convert 4T/6T/8T) bzw. 25 A (convert 10T).
Schalten Sie noch nicht die Spannung ein.
Montage- und Bedienungsanleitung Solar-Wechselrichter convert
13.5 DC-Seite anschließen
Die Anzahl der anzuschließenden Strings ist abhängig
von der Konfiguration der Photovoltaikanlage. Schlie-
ßen Sie zuerst String 1 an, dann, sofern vorhanden,
String 2 und String 3.
Der Querschnitt der DC-Leitungen sollte so groß wie
möglich sein, maximal 4 mm² für flexible Leitungen und
6 mm² für starre Leitungen.
Falls der Nennstrom eines Strings über dem zulässigen
Eingangswert des Wechselrichters liegt, können Sie bei
einigen Gerätetypen die DC-Eingänge 1 und 2 parallel
schalten (siehe Tabelle 8). Eine Parallelschaltung von
DC-Eingang 3 ist nicht möglich.
Anzahl DC-Eingänge
2
DC-Nennstrom
8 A
Max. DC-
9 A
Eingangsstrom
Parallelschaltung
ja
Eingang 1 und 2
möglich?
DC-Nennstrom bei
12 A
Parallelschaltung
Max. DC-
13 A
Eingangsstrom bei
Parallelschaltung
Tabelle 8:
Eingänge parallel schalten

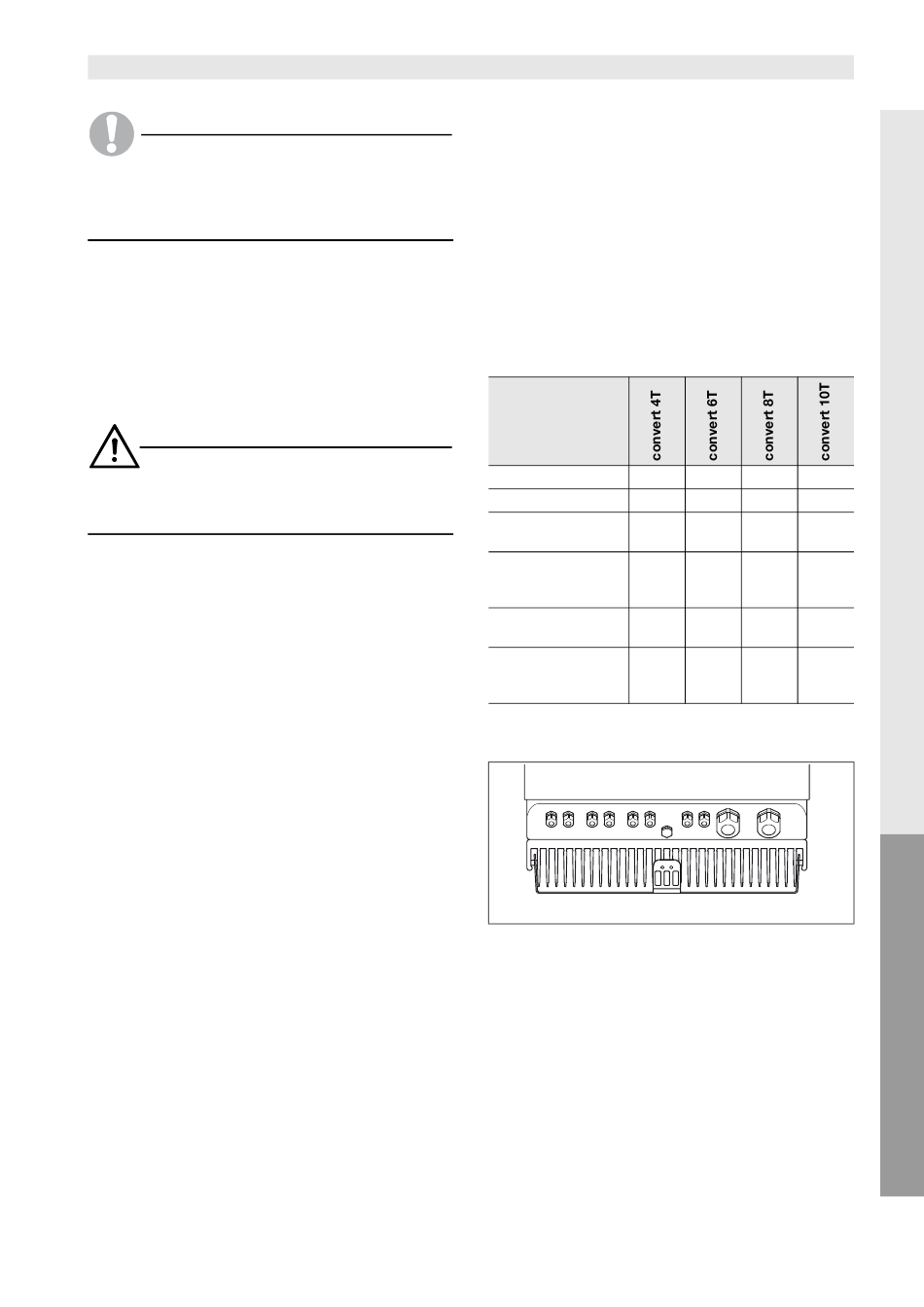

Abbildung 33: Anschlüsse am Gehäuse (abgebildet
convert 6T)
• Prüfen Sie, ob das Gerät spannungsfrei ist.
• Beseitigen Sie eventuell vorhandene Erdschlüsse
und Kurzschlüsse in den Strings.
• Schrauben Sie die Kabelverschraubungen des be-
nötigten DC-Eingangs auf (links an der Unterseite
des Wechselrichters).
13 Montage
3
2
3
8 A
11,5 A
11,5 A
9 A
12,5 A
12,5 A
nein
ja
ja
—
20 A
23 A
—
22 A
25 A
31
