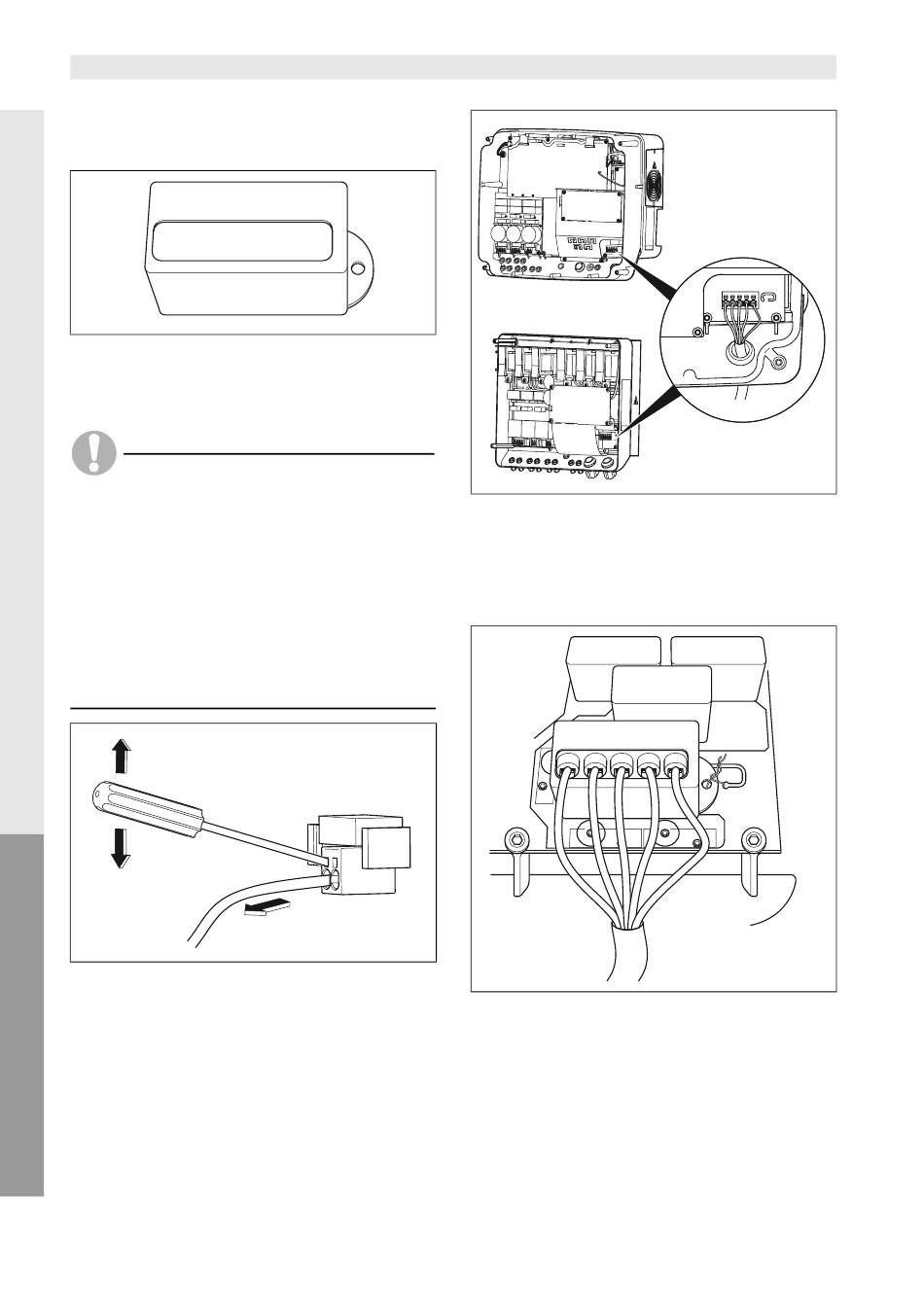

13 Montage
• Fädeln Sie die Versiegelungskappe auf die Adern.
Die Versiegelungskappe ist in Italien vorgeschrie-
ben.
Abbildung 29: Versiegelungskappe
• Schließen Sie die Adern entsprechend der Beschrif-
tung am fünfpoligen Klemmenblock an.
Hinweis
Zum Anschluss der AC- und DC-Leitungen verfügt der
Wechselrichter über Federzug-Klemmleisten. Diese
werden wie folgt bedient:
• Um das Kabel zu befestigen, drücken Sie es kräftig
in die runde Kabelöffnung.
• Überprüfen Sie den festen Sitz des Kabels, indem
Sie vorsichtig daran ziehen.
• Um das Kabel zu lösen, drücken Sie einen flachen
Schraubendreher in die flache Öffnung und bewe-
gen Sie ihn mehrmals hin und her um die Klem-
mung zu lösen (siehe Abbildung 30).
• Ziehen Sie das Kabel heraus.
1.
Abbildung 30: Kabel aus Federzug-Klemmleiste
lösen
30
2.
Montage- und Bedienungsanleitung Solar-Wechselrichter convert
Abbildung 31: Angeschlossene Netzzuleitung (unten
convert 4T/6T, oben convert 8T/10T)
• Setzen Sie die Versiegelungskappe auf den Klem-
menblock und bringen Sie das Siegel an. Die Ver-
siegelungskappe ist in Italien vorgeschrieben.
Abbildung 32: Klemmenblock mit
Versiegelungskappe
• Schrauben Sie die Überwurfmutter mit innenliegen-
dem Dichtring und Stopfen fest auf die Kabelver-
schraubung.
