5 Geräte- und Systembeschreibung
Mehrere Wechselrichter verbinden
Sie können mehrere Wechselrichter über die Ethernet-
Schnittstelle verbinden. Dafür benötigen Sie einen
Ethernet-Switch oder -Hub.
1

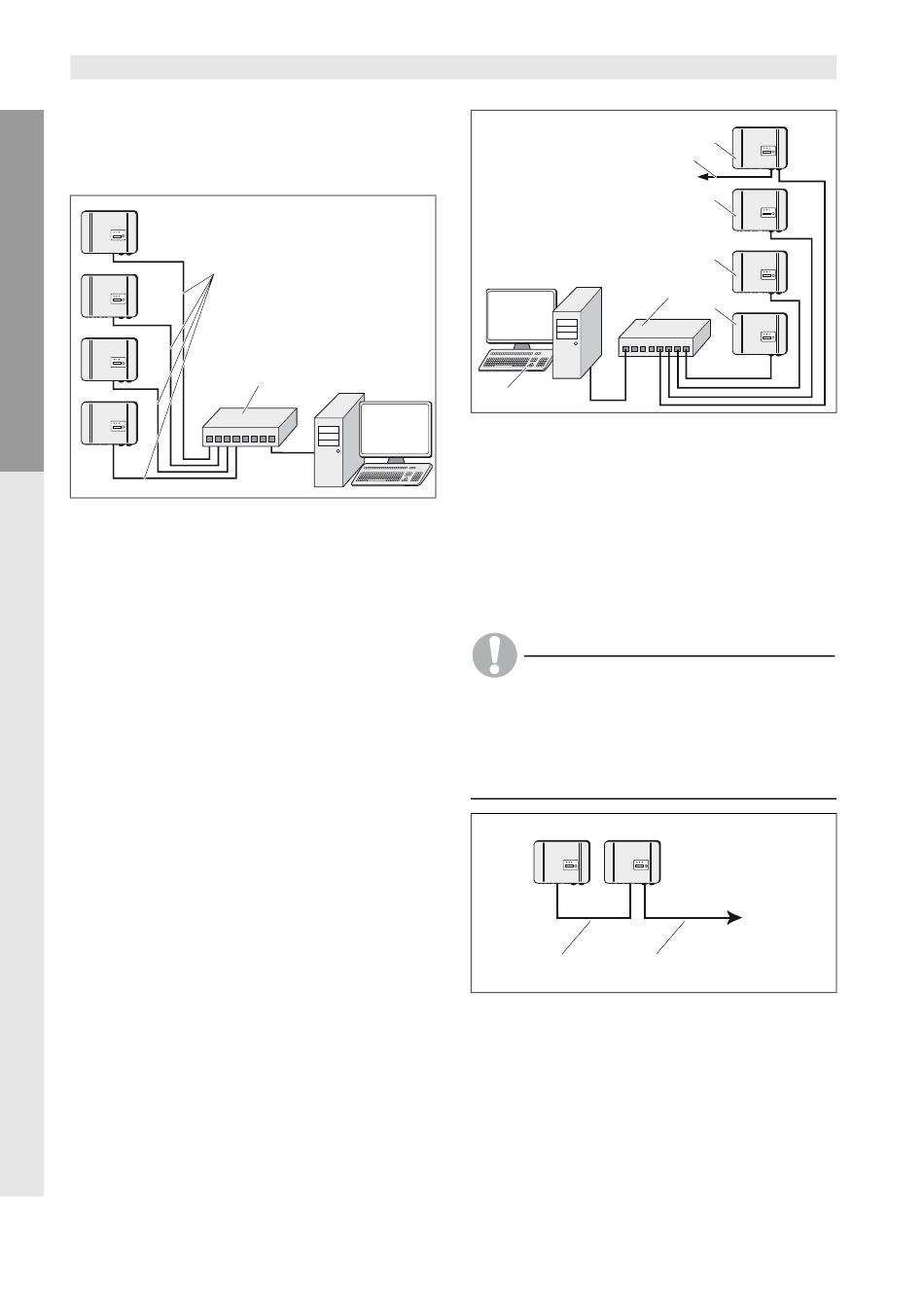

Abbildung 8:
Wechselrichter über Ethernet
verbinden, Daten direkt abfragen
1
Ethernet-Verbindung (Twisted-Pair-Kabel)
2
Switch/Hub
Um die Daten von mehreren Wechselrichtern mittels
Modem an ein Solarportal zu übertragen, verbinden Sie
zunächst die Wechselrichter über Ethernet. Sie benöti-
gen dann nur für einen Wechselrichter ein Modem. Die-
ser Wechselrichter übernimmt dann die Funktion eines
Routers. Auch für die direkte Abfrage der Leistungsda-
ten mehrerer über Ethernet verbundener Wechselrich-
ter benötigen Sie nur für einen der Wechselrichter ein
Modem.
Sind die Wechselrichter im lokalen Netzwerk per DSL-
Router ans Internet angebunden, dann ist sowohl die
direkte Abfrage der Leistungsdaten als auch die Über-
tragung der Leistungsdaten aller verbundenen Wech-
selrichter an ein Solarportal möglich.
12
2
Montage- und Bedienungsanleitung Solar-Wechselrichter convert
7
Abbildung 9:
Mehrere Wechselrichter über Ethernet
verbinden, Daten über Modem
übertragen
1
Telefonanschluss oder GSM-Modem
2
Wechselrichter 1 (mit Modem)
3
Wechselrichter 2
4
Wechselrichter 3
5
Wechselrichter 4
6
Switch
7
Computer
Hinweis
Falls Sie genau zwei Wechselrichter haben, können Sie
beide Wechselrichter mit einem Crossover-Kabel ver-
binden und einen der beiden Wechselrichter mit einem
Modem ausrüsten. Dadurch ist kein Switch oder Hub
nötig. Der zusätzliche Anschluss eines Computers oder
eines DSL-Routers ist in diesem Fall nicht möglich.
1
2
Abbildung 10: Zwei Wechselrichter mit Crossover-
Kabel verbinden
1
Ethernet-Verbindung (Crossover-Kabel)
2
Telefonanschluss oder GSM-Modem
2
1
3
4
6
5
