13 Montage
Gefahr!
Drücken Sie den Stopfen unbedingt von der Innenseite
des Gerätes nach außen heraus. Wenn Sie ihn von
außen nach innen drücken, fällt möglicherweise der
Stopfen samt aufgestecktem Dichtring in den Wechsel-
richter.
• Drücken Sie mit einem Schraubendreher o. Ä. den
Blindstopfen und den Dichtring von innen nach
außen aus der Verschraubung. Lösen Sie den
Dichtring vom Blindstopfen.
• Prüfen Sie, ob die DC-Leitungen spannungslos
sind.
• Fädeln Sie erst die abgeschraubte Überwurfmutter
und dann den Dichtring auf die DC-Leitungen.
• Führen Sie die DC-Leitungen durch die Kabelver-
schraubungen und schließen Sie die Leitungen an
die Federzugklemmen im Gerät an. Beachten Sie
die Polarität!

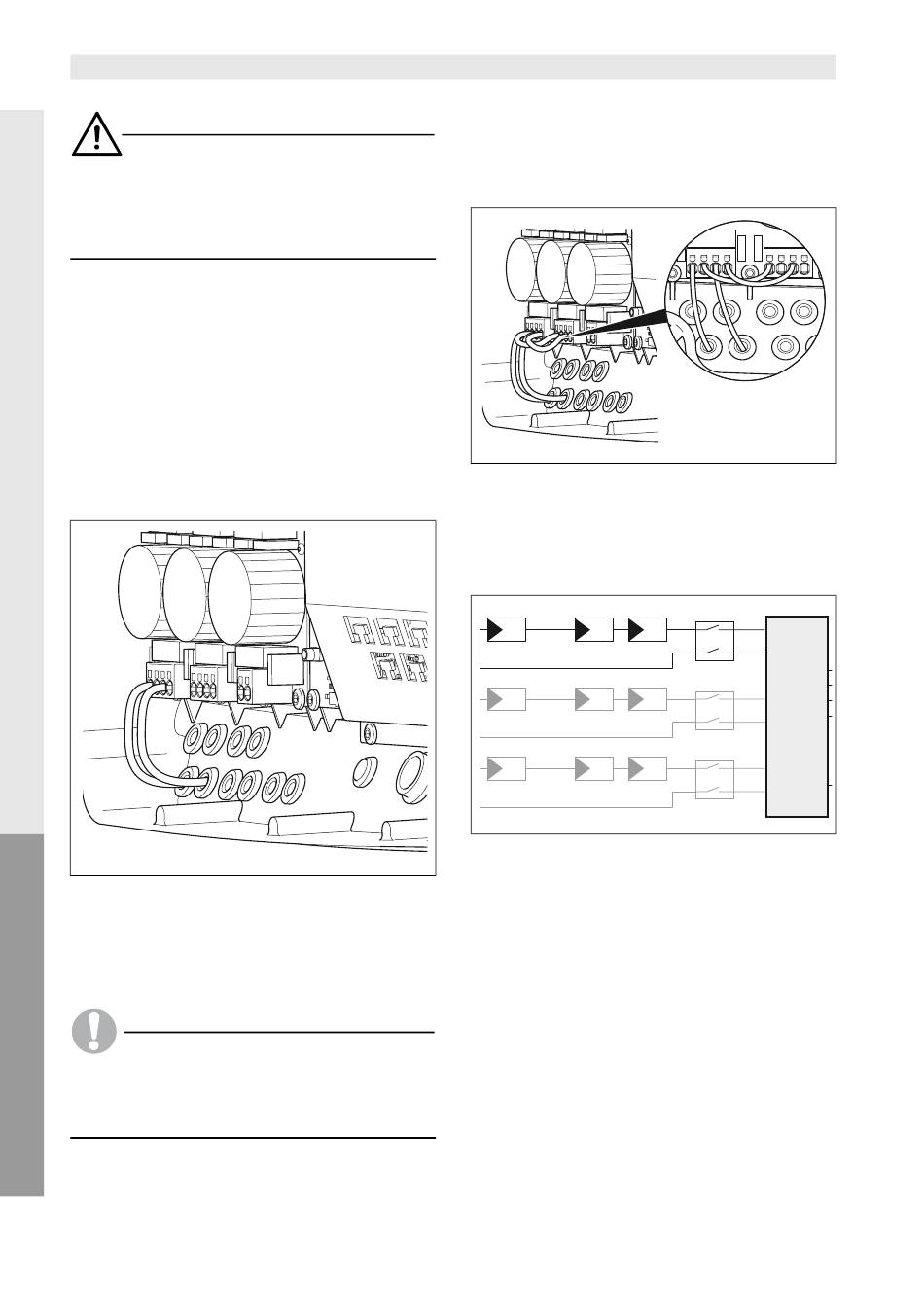

Abbildung 34: String 1 anschließen (abgebildet
convert 10T)
• Schrauben Sie die Überwurfmuttern mit den innen-
liegenden Dichtringen und Stopfen auf die Kabel-
verschraubung.
Hinweis
Die Kabelverschraubung dichtet einerseits das
Gehäuse gegen Feuchtigkeit ab und entlastet anderer-
seits das Kabel, damit es nicht unter seinem eigenen
Gewicht aus den Klemmen gezogen wird.
• Um weitere Strings anzuschließen, wiederholen Sie
die Montageschritte für jeden String.
32
Montage- und Bedienungsanleitung Solar-Wechselrichter convert
• convert 4T/8T/10T: Falls erforderlich, schalten Sie
jetzt Eingang 1 und 2 parallel. Verbinden Sie dazu
die jeweilige Plus- und Minus-Klemme des Klemm-
blocks 1b und 2a mittels einer DC-Leitung von
4 mm².
Abbildung 35: Parallelschaltung Eingang 1 und 2
(abgebildet convert 10T)
• Installieren Sie an jedem String-Anschluss eine DC-
Trennstelle, um die DC-Seite des Wechselrichters
freizuschalten.
1
2
3
Abbildung 36: Jeder String muss durch eine DC-
Trennstelle vom Wechselrichter
getrennt werden.
1
String 1
2
String 2
3
String 3
4
DC-Trennstelle
5
Wechselrichter
4
4
5
4
