Diese Kurz-Installationsanleitung enthält die
wesentlichen Schritte, die zur Montage und
Inbetriebnahme des Solar-Wechselrichters
erforderlich sind. Außerdem wird die Einrichtung
der Datenübertragung an ein Solarportal
beschrieben.
1

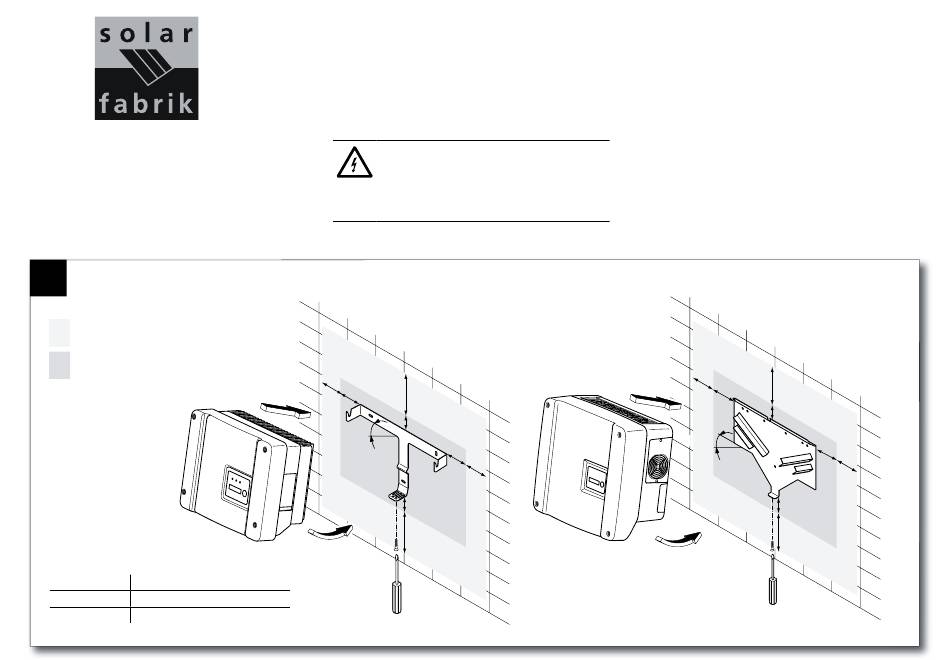

Gerät aufhängen

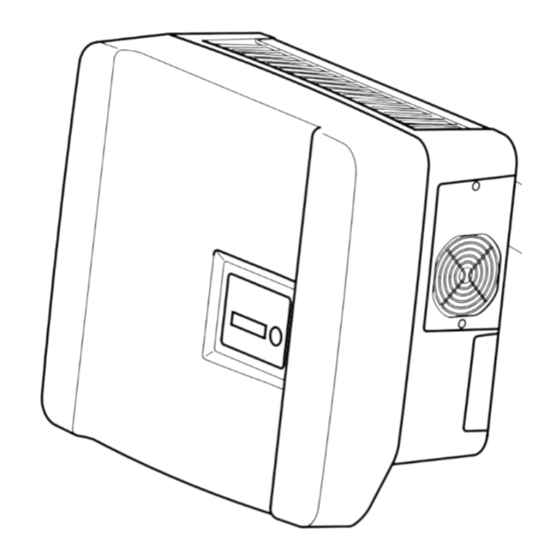

convert 4T / 6T
benötigter Freiraum zur
Kühlung des Geräts
Außenmaße des Wechsel-
richters
Typ
Abmessungen (B × H × T)
convert 4T / 6T
420 × 320 × 210
convert 8T / 10T
520 × 450 × 230
Kurz-Anleitung zur Installation des
Solar-Wechselrichters convert
Lebensgefahr durch Stromschlag!
Vor allen Arbeiten Spannung freischalten
und gegen unbeabsichtigtes Wieder-
einschalten sichern. Spannungsfreiheit
überprüfen.
100
1.
15
200
39
max.10°
39
200
2.
3.
convert 8T / 10T
15
100
Beachten Sie die ausführliche Bedienungs-
und Montageanleitung, insbesondere
die Sicherheitshinweise. Die Kurz-
Installationsanleitung ist kein Ersatz für die
Bedienungs- und Montageanleitung.
100
1.
200
45
20
max.10°
74
200
2.
3.
45
100
