Werden mehrere Solarzellen zusammengeschaltet,
entsteht ein Solarmodul. Werden mehrere Module hin-
tereinander zu einem Strang (englisch String, ein in der
Fachsprache gebräuchlicher Ausdruck) geschaltet, er-
höht sich sowohl die Leistung als die Spannung.
Bei einer parallelen Verbindung der Strings werden die
mögliche Leistung und der Modulstrom erhöht – die
Spannung allerdings bleibt dieselbe.
Der in Solarmodulen erzeugte Gleichstrom kann in das
öffentliche Netz eingespeist werden, wenn er zunächst
im Wechselrichter in Wechselstrom umgewandelt wird.
Genau das ist die Aufgabe des convert.
5.2 Funktion
Die Solar-Wechselrichter convert sind leistungsstarke,
transformatorlose String-Wechselrichter mit hohem
Wirkungsgrad. Sie wandeln den von Photovoltaik-Mo-
dulen erzeugten Gleichstrom in symmetrischen, drei-
phasigen Wechselstrom um und speisen ihn ins öffent-
liche Versorgungsnetz ein. Eine vom öffentlichen Netz
unabhängige Stromerzeugung („Inselbetrieb") ist mit
diesem Gerät nicht möglich.
1
2
3

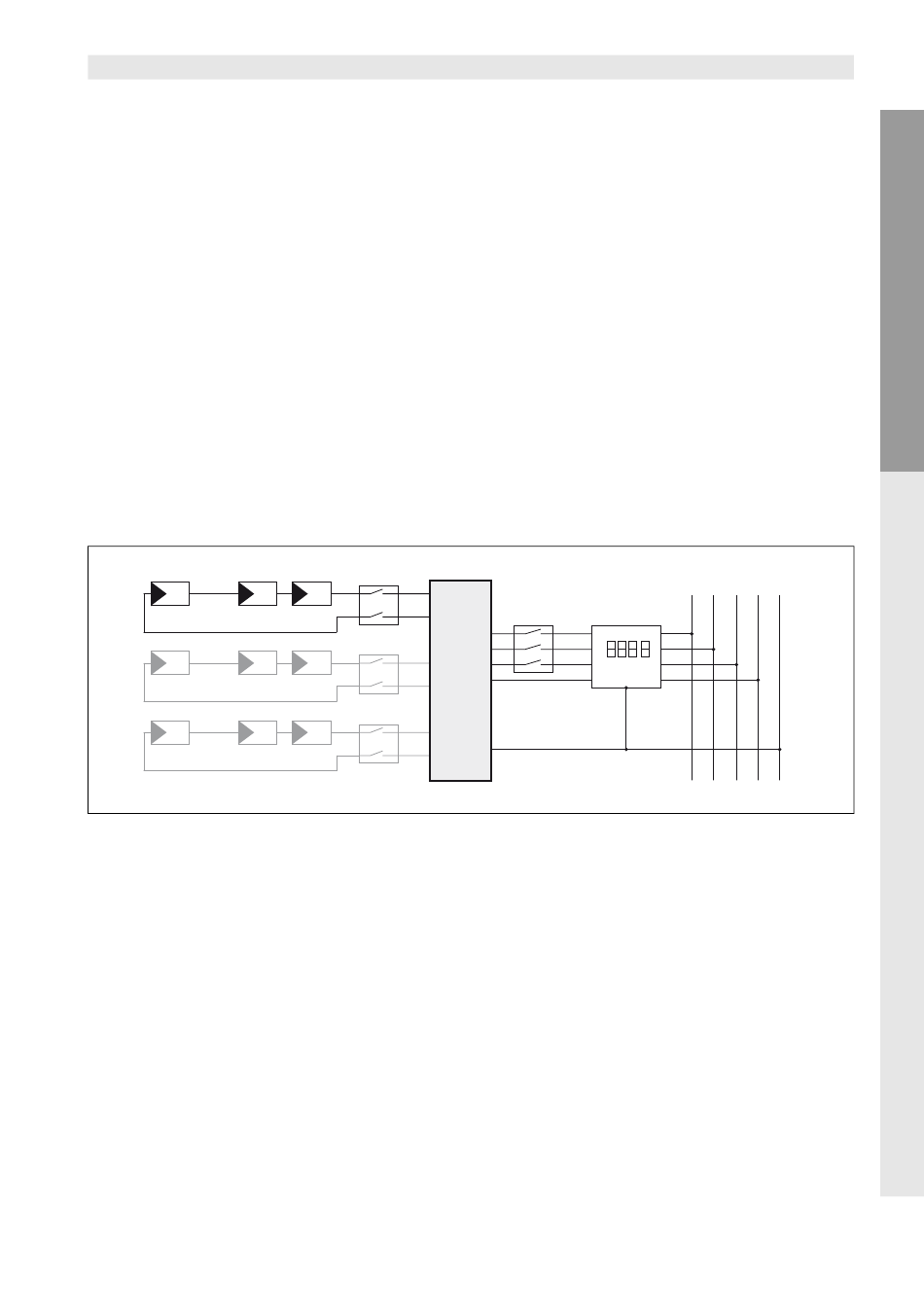

Abbildung 2:
Systemblockschaltbild der Photovoltaik-Anlage
1
String 1
2
String 2
3
String 3
4
DC-Trennstelle
5
Wechselrichter
6
AC-Leitungsschutz 3 x 25 A (bei convert 4T/6T/8T:
3 × 16 A)
7
Einspeisezähler
4
4
4
Montage- und Bedienungsanleitung Solar-Wechselrichter convert
5 Geräte- und Systembeschreibung
Durch die Drei-Phasen-Technologie verbindet der con-
vert die Stabilität und Langlebigkeit großer Zentral-
wechselrichter mit der Flexibilität und dem hohen Wir-
kungsgrad von transformatorlosen String-Wechselrich-
tern.
Um den Wirkungsgrad zu verbessern, benutzen con-
vert 8T/10T bei geringer Eingangsleistung (weniger als
10 Prozent der Nennleistung) nur eine oder zwei Pha-
sen zur Stromeinspeisung. Das Gerät wählt die Phase
jedes Mal nach dem Zufallsprinzip aus.
Die Wechselrichter convert sind in vier Leistungsgrößen
erhältlich und bieten Ihnen höchste Flexibilität bei der
Konfiguration Ihrer Solaranlage. Dies wird erreicht
durch einen weiten DC-Eingangsspannungsbereich,
unabhängige MPP-Regler für jeden Eingang, die den
Anschluss von Solarmodulen in verschiedenen Kon-
stellationen (Ausrichtung, Neigung, Anzahl, Typ) er-
möglichen, und die Vielzahl an Kommunikationsschnitt-
stellen. Um die Erträge und Betriebsdaten Ihrer Photo-
voltaikanlage komfortabel anzuzeigen, hat der
Wechselrichter einen Webserver integriert.
6
3 × 25 A
7
5
L1 L2 L3 N PE
7
