Gerät anschließen
Lebensgefahr durch Stromschlag!
Gerät muss vollständig freigeschaltet
und an den Zuleitungen gegen Wieder-
einschalten gesichert sein.

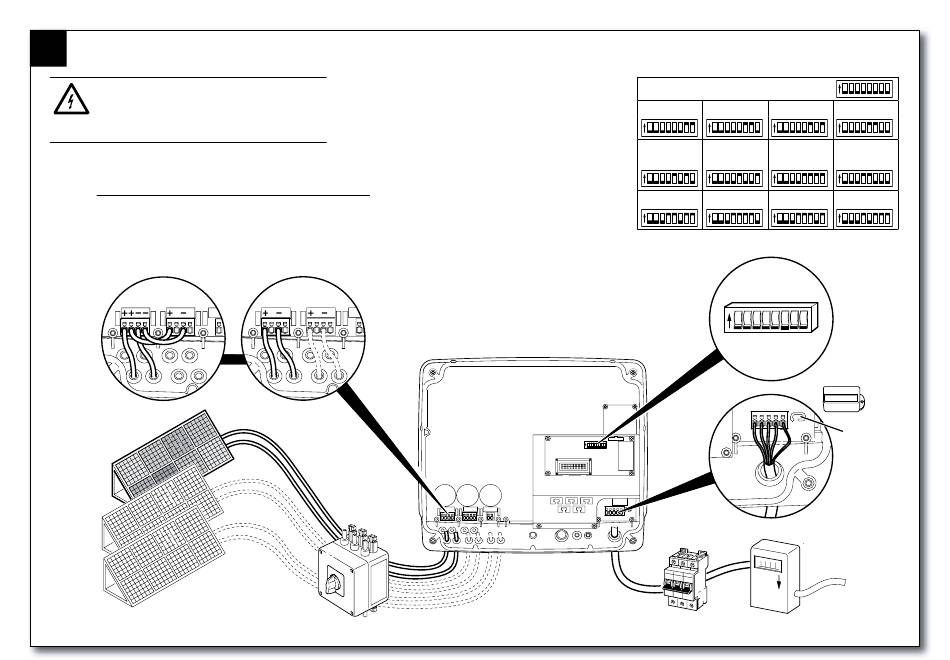

Anschlussbeispiele
Parallelschaltung
Ein PV-Strang an parallel
geschaltete MPP-Tracker 1 und
2 angeschlossen.
Nur bei convert 4T / 8T / 10T
möglich!
1
2
Strang 2 und 3
optional
Land einstellen
•
Gehäuse öffnen. Bei convert 4T / 6T Erdungskabel
am Deckel abziehen.
•
Land einstellen (DIP-Schalter) gemäß Tabelle ➪.
PV-Generator und AC-Netz anschließen
* In Italien AC-Leitung mit Versiegelungskappe
anschließen.
Einzelstranganschaltung
Je ein PV-Strang an einem
MPP-Tracker 1 oder 2
angeschlossen.
1
2
Trennschalter
Auslieferungszustand
Deutschland
Spanien
Frankreich
Griechenland
Griechenland
Italien *
(Kont.)
(Inseln)
Belgien
Luxemburg
Schweiz
3-phasige
Netzsicherung
Portugal
Niederlande
Tschechien
DIP-Schalter zur
Landeseinstellung
Versiegelungskappe
L1 L2 L3 N PE
Befestigung für
Siegeldraht
3-phasiger
Netzanschluss
Energiezähler
