Zusätzliches wandintegriertes 42-Zoll-Display
4.3.4 Zusätzliches wandintegriertes 42-Zoll-Display
Allgemeines
Der Metallrahmen des zusätzlichen Display-Einbaurahmens wird vor der Hauptlieferung zur
Verfügung gestellt.
• Zentrieren Sie den Ausschnitt bei 1500 mm über dem fertigen Fußboden, um die empfohlene
Montagehöhe zu erreichen. Sollten Sie eine andere Montagehöhe benötigen, passen Sie den
Ausschnitt entsprechend an.
• Der Mindestausschnitt für den Rahmen muss 1005–1009 mm x 619–623 mm betragen, um
den Rahmen installieren zu können.
• Die Mindesttiefe der Öffnung beträgt 98 mm.
• Es muss für eine ausreichende Belüftung gesorgt werden. Blockieren Sie nicht die
Lüftungsöffnungen oberhalb und unterhalb des Rahmens.

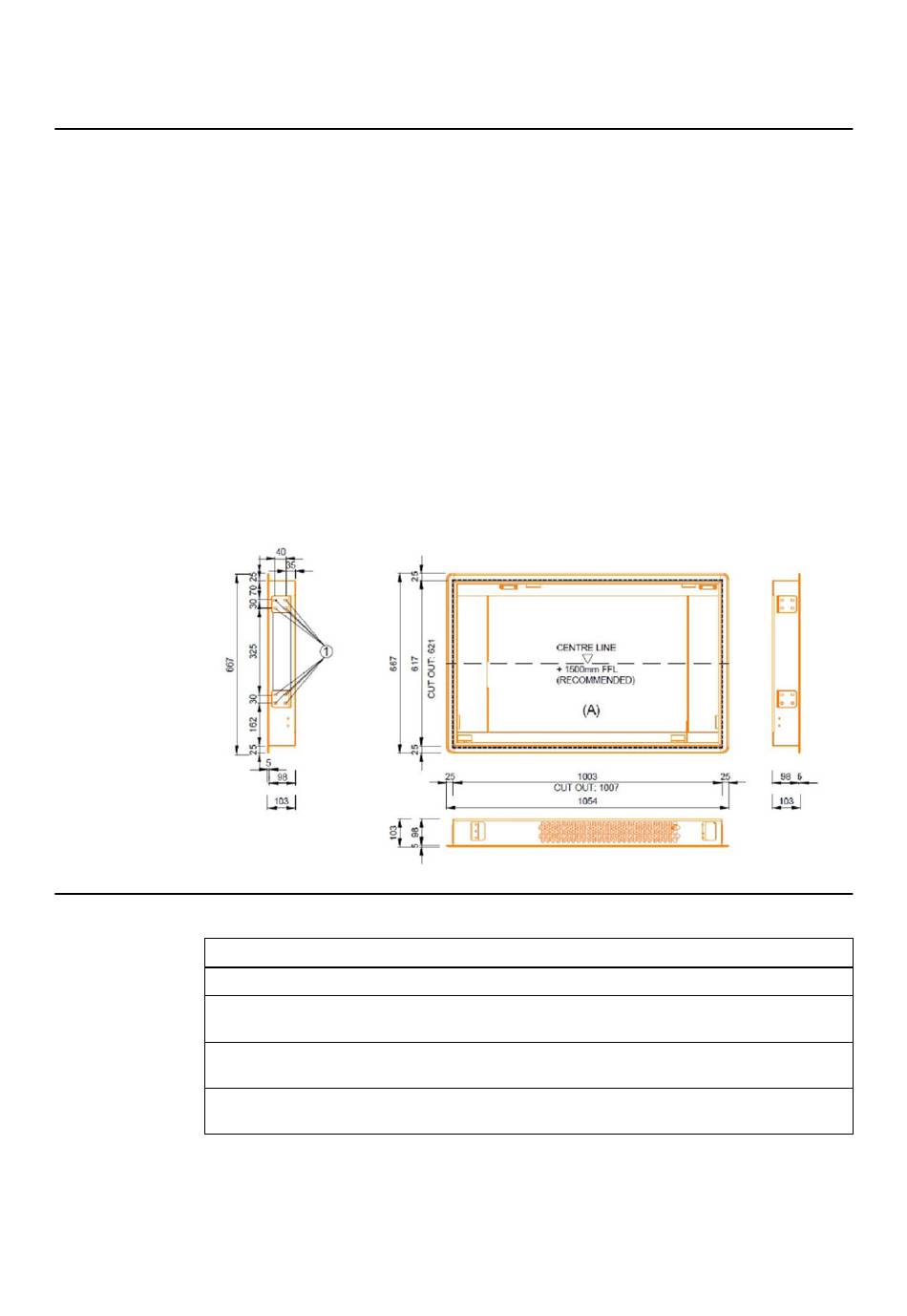

Richten Sie sich bei der Vorbereitung und Installation der Montageplatten nach den Brainlab-
Zeichnungen. Das Montageplattenpaket für den Wandeinbau besteht aus einer Komponente:
• (A) Display-Einbaurahmen
HINWEIS: Wenn mehrere wandintegrierte 42-Zoll-Displays direkt nebeneinander angebracht
werden, lassen Sie eine Lücke von 60–100 mm zwischen den wandintegrierten Rahmen, um eine
Überschneidung der hervorstehenden Frontblenden zu vermeiden.
Installieren des Display-Einbaurahmens
Schritt
1.
2.
3.
4.
82
Setzen Sie den Display-Einbaurahmen (A) in die Wand ein.
Richten Sie den Display-Einbaurahmen (A) aus und befestigen Sie diesen mithilfe der
16 Langlöcher ① auf allen Seiten im Display-Metallrahmen.
Fügen Sie eine Silikonfuge zwischen dem gelben Designrahmen und der Wand ein
(Schutzart IP44).
Klemmen Sie die Schaumstoffabdeckung der Verpackung als Schutz vor Kratzern in den
Display-Einbaurahmen (A).
