4.3.1

Montieren des wandmontierten 42-Zoll-Displays

Allgemeines

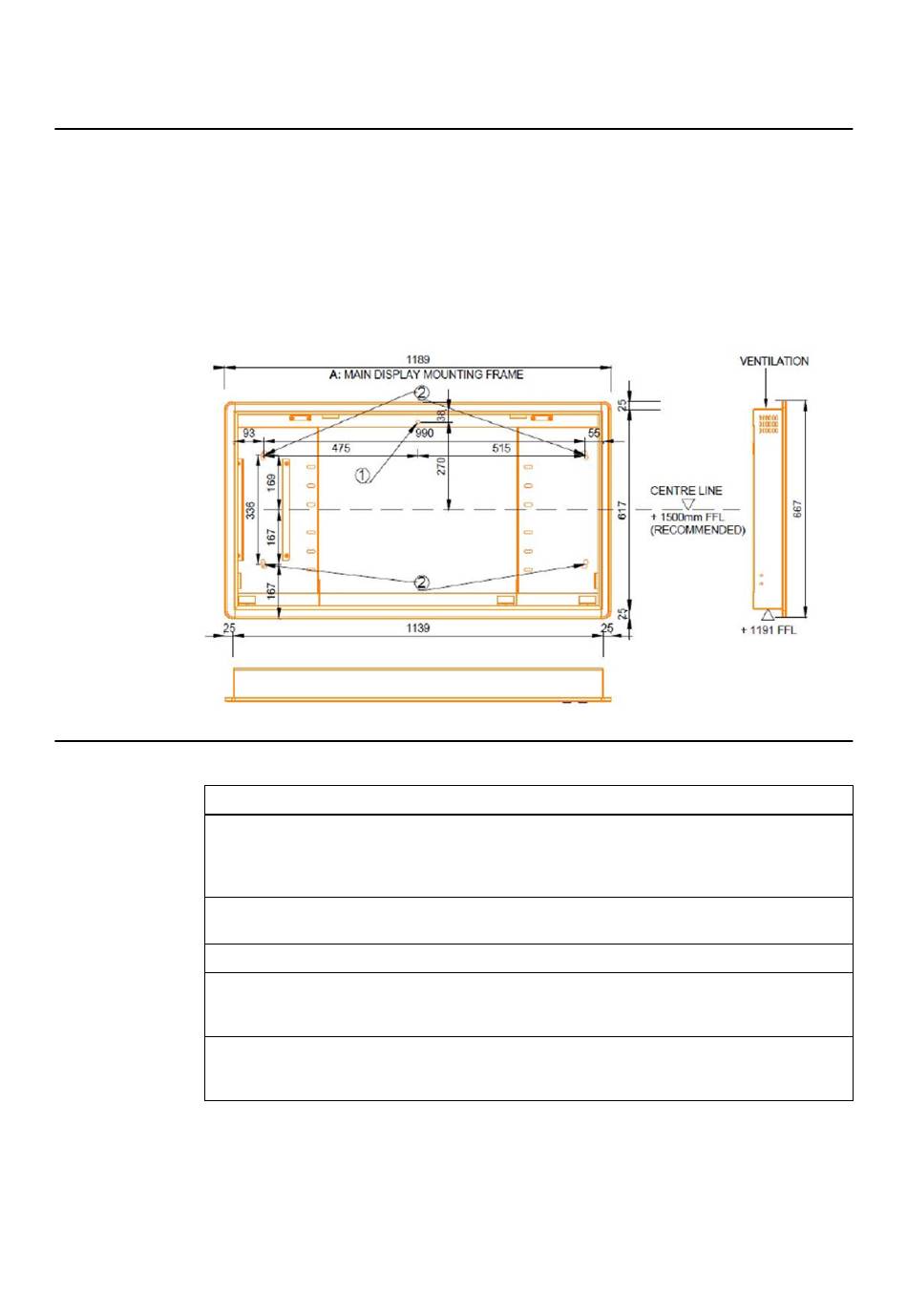

Der Metallrahmen des wandmontierten 42-Zoll-Displays wird vor der Hauptlieferung zur Verfügung
gestellt. Richten Sie sich bei der Vorbereitung und Installation der Montageplatten nach den
Brainlab-Zeichnungen.
Das Montageplattenpaket für die Anbringung an der Wand besteht aus einer Komponente:
• (A) Einbaurahmen des Hauptdisplays
HINWEIS: Zusätzlich zu diesen Maßen müssen Sie einen Abstand von 100 mm um das Display
herum hinzuaddieren.
Installieren des Gehäuserahmens des Hauptdisplays
Schritt
1.
2.
3.
4.
5.
Technisches Planungshandbuch Aufl. 1.5 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
Montieren Sie den Gehäuserahmen des Hauptdisplays (A) mit einer einzelnen Schraube
unter Verwendung des Lochs ① an der oberen Rückseite. Die Schraube dient nur zur
einfachen Ausrichtung des Gehäuses und muss später entfernt werden. Die empfohlene
Montagehöhe beträgt 1770 mm zwischen dem fertigen Fußboden und dem Loch ①.
Richten Sie den Gehäuserahmen des Hauptdisplays (A) aus und befestigen Sie ihn mit-
hilfe der vier Langlöcher ②.
Entfernen Sie die Schraube ① aus dem Schraubloch.
Fügen Sie eine Silikonfuge an der Oberseite zwischen der Wand und dem Gehäuserah-
men des Hauptdisplays ein, um die Schutzart der Klasse IP21 zu erzielen. Andernfalls
kann nur IP20 erzielt werden.
Klemmen Sie die Schaumstoffabdeckung der Verpackung als Schutz vor Kratzern in den
Gehäuserahmen des Hauptdisplays (A). Siehe die detaillierte Beschreibung in der Pack-
ungsbeilage.
