2.6 Anschlusseinheit
Allgemeines
Die Anschlusseinheit wird für die Erweiterung der Schnittstellen an der MCU verwendet. Da sich
die MCU außerhalb des OP-Saals befindet, ist die Anschlusseinheit für den Anschluss von
Drittgeräten (wie Mikroskop, Ultraschallgerät oder C-Bogen) innerhalb des OP-Saals notwendig.
Die Anschlusseinheit bietet Schnittstellen für Daten sowie für den Videoeingang und -ausgang.

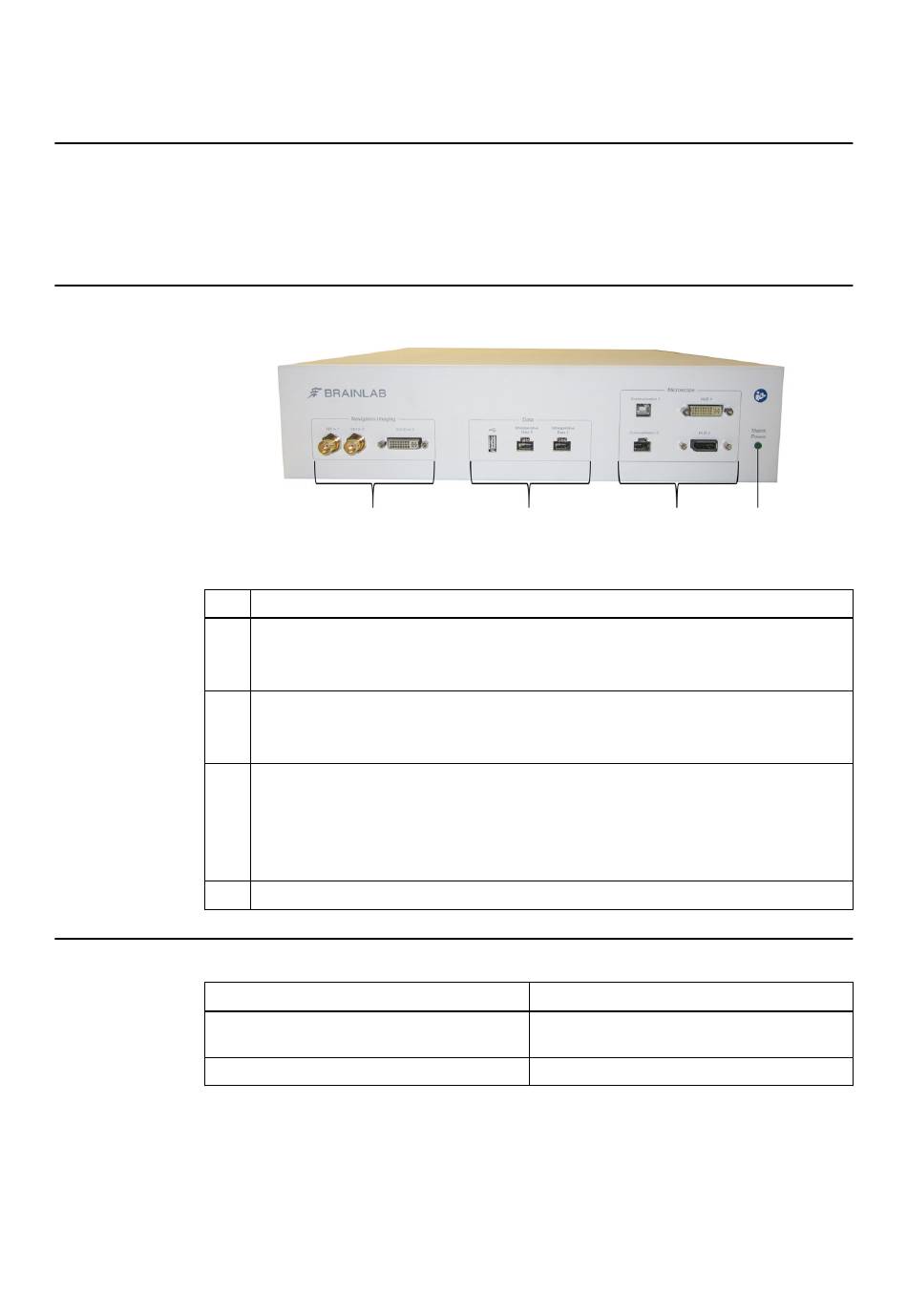

Vorderseite der Anschlusseinheit
Nr.
①
②
③
④
Status-LED
LED-Status
Aus
Grün
30
①
Komponente
Navigationsbildgebung:
• 2 x 3G-SDI In
• DVI-D In
Daten:
• USB 2.0
• 2 x Intraoperative Data (LAN, geteiltes 1 Gbit/s)
Mikroskop:
• Communication 1: USB-B
• Communication 2: Ethernet
• Head-Up-Display (HUD) 1: DVI-A
• Head-Up-Display (HUD) 2: DisplayPort (DP)
Status-LED
Technisches Planungshandbuch Aufl. 1.5 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
②
Abbildung 15
Status der Anschlusseinheit
Anschlusseinheit ausgeschaltet/nicht mit Span-
nung versorgt
Anschlusseinheit in Betrieb
③ ④
