Baugruppenvarianten des CM-Kameragelenks

2.5 Baugruppenvarianten des CM-Kameragelenks
Gelenkvarianten
Die Schnittstellenabmessungen des CM-Kameragelenks hängen vom Armsystem des
Drittherstellers ab. Diese sind folgende:
• Ondal Acrobat 2000
• Ondal Valia MD21
Überprüfen Sie die Referenznummer auf dem Typenschild der CM-Kameragelenk-Baugruppe zur
Identifizierung des verwendeten Systems.
Weiterführende Links
Physikalische Spezifikationen auf Seite 73

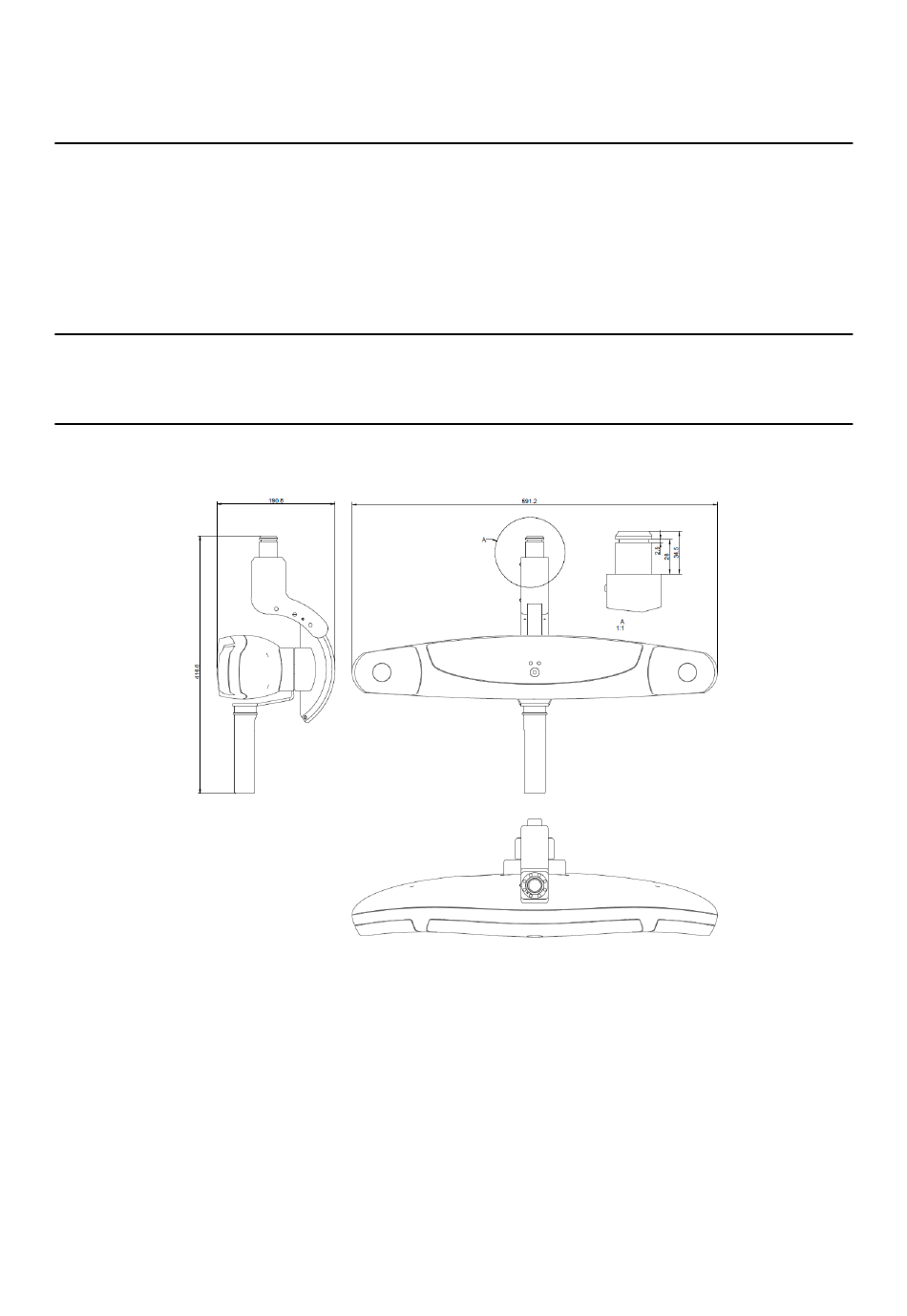

CM-Kameragelenk-Baugruppe (Ondal Acrobat 2000): Maße
HINWEIS: Einheiten in Millimetern.
Das mit Ondal Acrobat 2000 kompatible CM-Kameragelenk ist mit der Referenznummer 15896
gekennzeichnet.
28
Abbildung 13
