Wandintegriertes 42-Zoll-Display

4.3.2 Wandintegriertes 42-Zoll-Display
Allgemeines
Der Metallrahmen des Display-Einbaurahmens wird vor der Hauptlieferung zur Verfügung
gestellt.

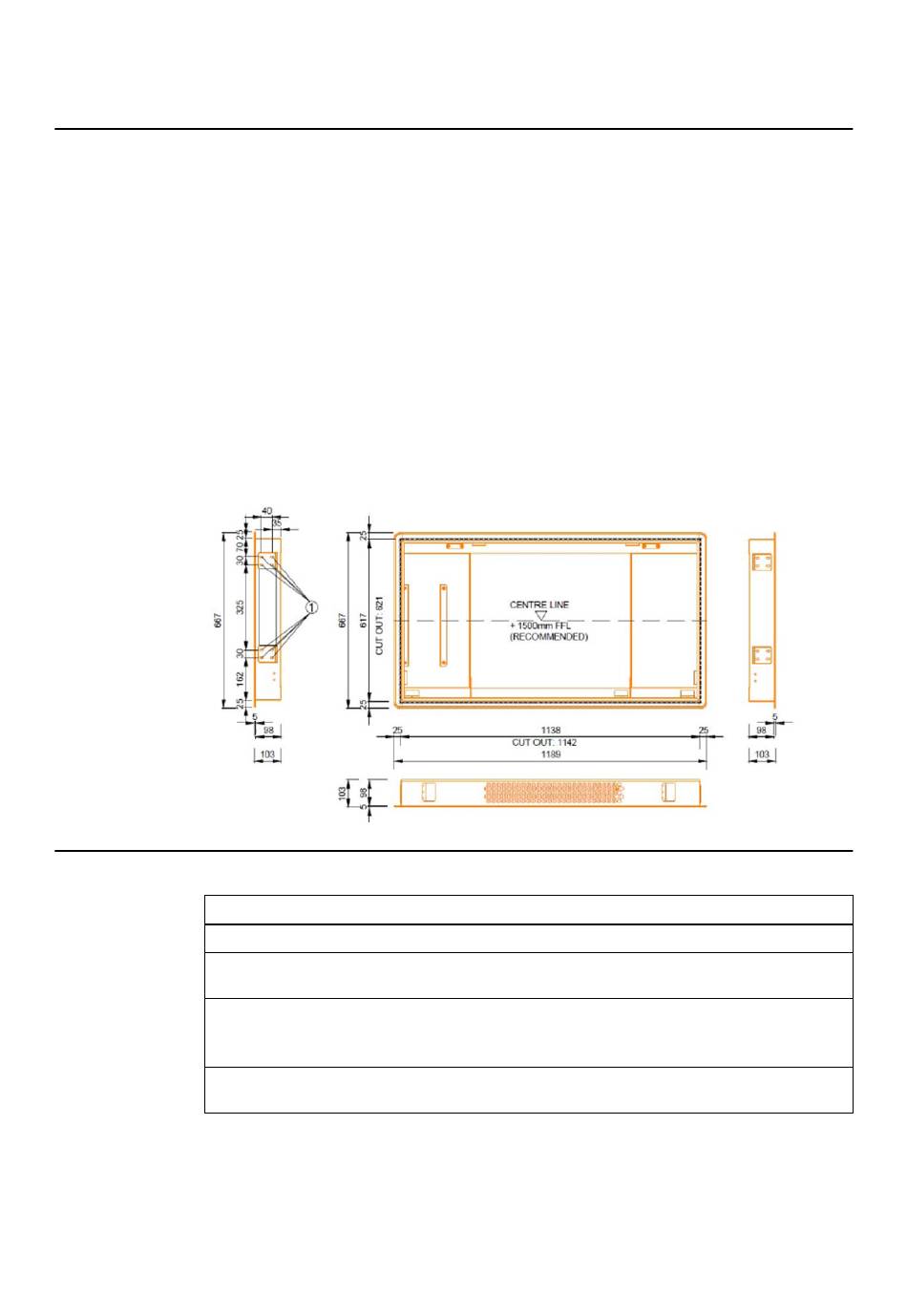

Zentrieren Sie den Ausschnitt bei 1500 mm über dem fertigen Fußboden, um die empfohlene
Montagehöhe zu erreichen. Sollten Sie eine andere Montagehöhe benötigen, passen Sie den
Ausschnitt entsprechend an.
Der Ausschnitt für den Rahmen muss 1140–144 mm x 619–625 mm betragen, um den Rahmen
installieren zu können.
Die Mindesttiefe der Öffnung beträgt 98 mm.
Es muss für eine ausreichende Belüftung gesorgt werden. Blockieren Sie nicht die
Lüftungsöffnungen oberhalb und unterhalb des Rahmens.
Das Montageplattenpaket für den Wandeinbau besteht aus dem Metallrahmen des Display-
Einbaurahmens.
HINWEIS: Wenn mehrere wandintegrierte 42-Zoll-Displays direkt nebeneinander angebracht
werden, lassen Sie eine Lücke von 60 bis 100 mm zwischen den wandintegrierten Rahmen, um
eine Überschneidung der hervorstehenden Frontblenden zu vermeiden.
Installieren des 42-Zoll-Display-Einbaurahmens
Schritt
1.
2.
3.
4.
80
Schieben Sie denDisplay-Einbaurahmenin den Wandausschnitt.
Richten Sie denDisplay-Einbaurahmenaus und befestigen Sie ihn mithilfe der 16 Lang-
löcher an der Gehäuseseite.
Um eine IP-Schutzart nach IP44 zu erreichen, fügen Sie eine Silikonfuge zwischen dem
gelben Designrahmen und der Wandoberfläche ein.
Andernfalls kann nur IP20 erzielt werden.
Klemmen Sie die Schaumstoffabdeckung der Verpackung als Schutz vor Kratzern in
denDisplay-Einbaurahmen. Siehe die detaillierte Beschreibung in der Packungsbeilage.
