Kabeloptionen
Die mit dem Steckpult und der Kupplungsbox verbundenen Glasfaserkabel sollten sich in relativ
geringem Abstand zum Gerät befinden.
Die Kabel zum Steckpult müssen ab der Leerrohröffnung über eine ausreichende Länge verfügen.
Sie können auch Glasfaser-Steckdosen verwenden. Schließen Sie das Glasfaserkabel nur ohne
weitere Glasfaserverbindungspunkte direkt an eine optionale Glasfaser-Steckdose an.
Stellen Sie sicher, dass die kundenspezifischen Kabel für den Brainlab-Kundendienst getestet und
dokumentiert werden, bevor Buzz Navigation (Ceiling-Mounted) installiert wird.
Stellen Sie sicher, dass die Verkabelung bis zur finalen Installation von Buzz Navigation (Ceiling-
Mounted) vor Schmutz, Staub und mechanischen Einwirkungen geschützt ist.
Verkabelung innerhalb des OP-Saals
Verkabelung vom primären 42-Zoll-Display zu den deckenmontierten Komponenten:
• PoE+ (Power over Ethernet)- und PE-Kabel zur CM-Kamera
• Glasfaser- und Netzkabel, 11 m, zur Kupplungsbox in der Decke
• Glasfaser- und Netzkabel, 8 m, von der Kupplungsbox zum CM-Display
Verkabelung von der Kupplungsbox zur Anschlusseinheit:
• 3 x Glasfaserkabel, 8 m

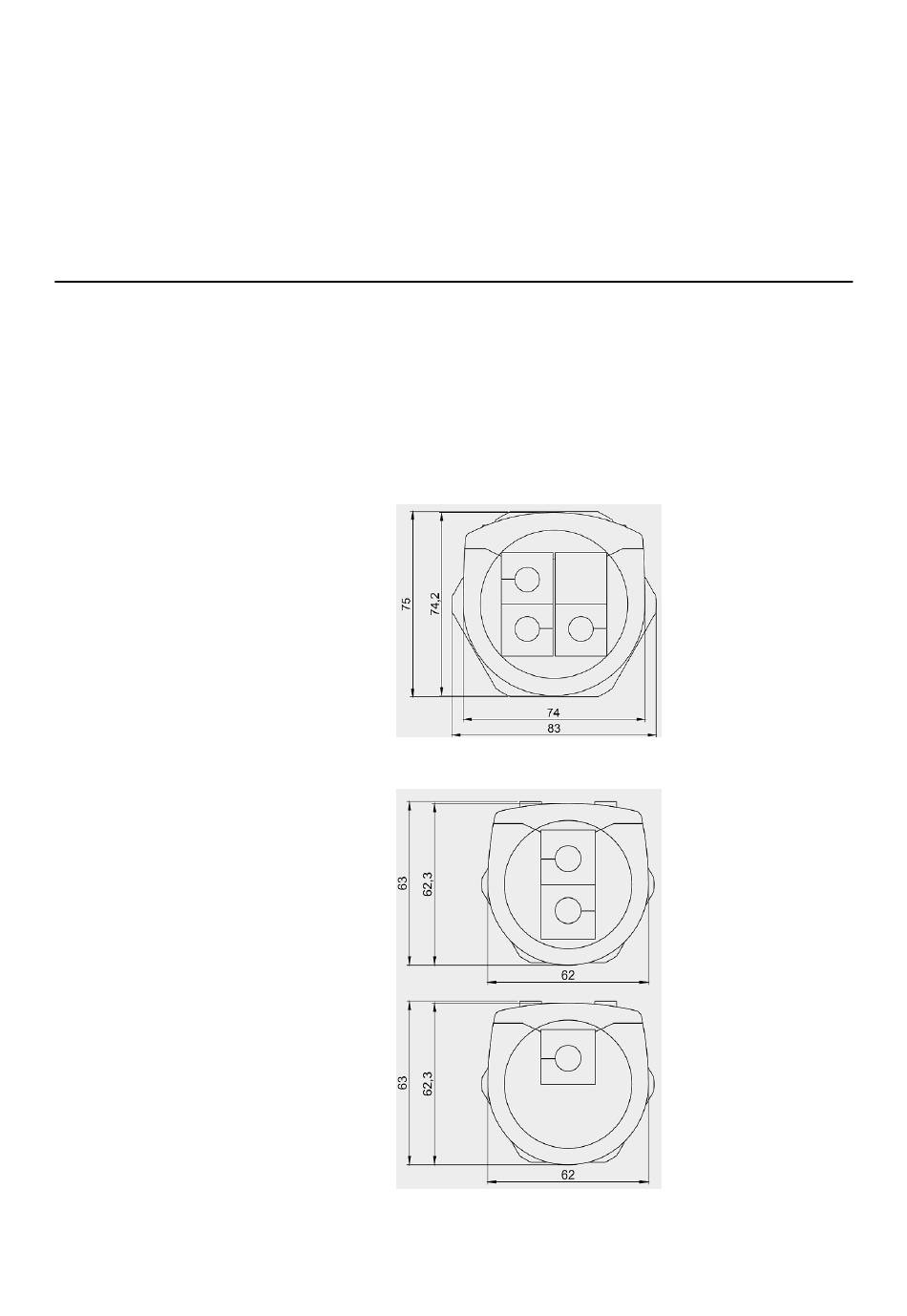

1. Option für Kabelverschraubung: 1 x 63 mm mit 3 Kabeldurchführungen und 1 Dummy
2. Option für Kabelverschraubung: 2 x 50 mm mit 2 Kabeldurchführungen und 1 Dummy
HINWEIS: Die Kabelverschraubung ist für die Kabeleinführung an der Deckenversorgungseinheit
vorgesehen.
