PLANUNG UND OP-VORBEREITUNG
4.5.2
Montageinformationen Buzz On-Wall zusätzliches Display
Allgemeines

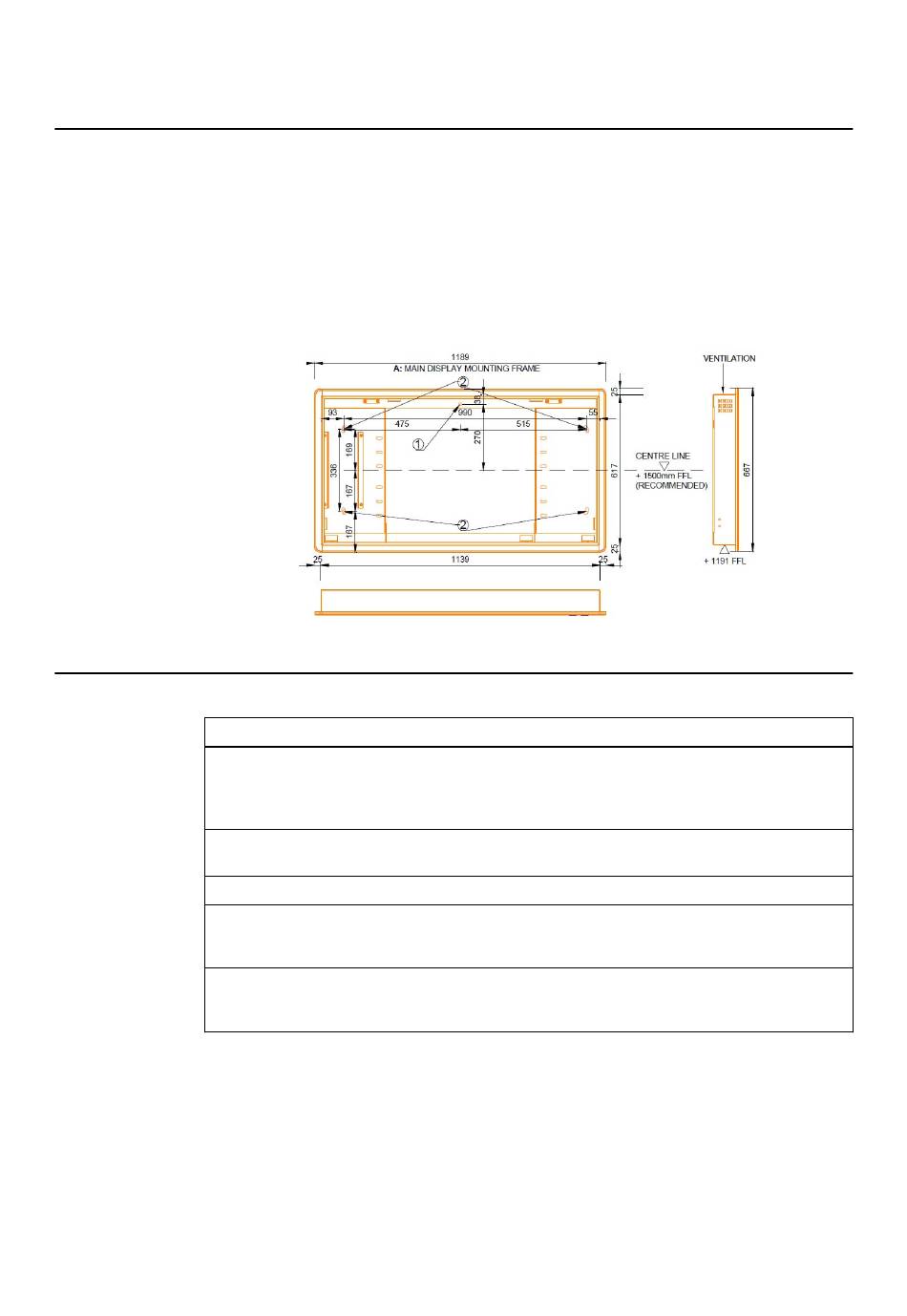

Der Metallrahmen des zusätzlichen Buzz On-Wall-Touch-Displays wird vor der Hauptlieferung zur
Verfügung gestellt. Richten Sie sich bei der Vorbereitung und Installation der Montageplatten nach
den Brainlab-Zeichnungen.
Das Montageplattenpaket für die Anbringung an der Wand besteht aus einer Komponente:
• (A) Display-Metallrahmen
HINWEIS: Zusätzlich zu diesen Maßen müssen Sie einen Abstand von 10 cm um das Display
herum hinzuaddieren.
Installieren des Buzz-On-Wall-Gehäuses
Schritt
1.
2.
3.
4.
5.
Technisches Planungshandbuch Aufl. 1.1 Buzz Version 2.0
Montieren Sie mithilfe einer einzelnen Schraube unter Verwendung des Lochs ① an der
oberen Rückseite das Buzz-2.0-Display-On-Wall-Gehäuse (A). Die Schraube dient nur
zur einfachen Ausrichtung des Gehäuses und muss später entfernt werden. Die empfoh-
lene Montagehöhe beträgt 177 cm zwischen dem fertigen Fußboden und dem Loch ①.
Richten Sie das Buzz-2.0-Display-On-Wall-Gehäuse (A) aus und befestigen Sie dieses
mithilfe der vier Langlöcher ②.
Entfernen Sie die Schraube ① aus dem Schraubloch.
Fügen Sie eine Silikonfuge an der Oberseite zwischen der Wand und dem Buzz-2.0-Dis-
play-On-Wall-Gehäuse ein, um die Schutzart der Klasse IP21 zu erzielen. Andernfalls
kann nur IP20 erzielt werden.
Klemmen Sie die Schaumstoffabdeckung der Verpackung als Schutz vor Kratzern in die
Buzz-2.0-Display-On-Wall-Abdeckung (A). Siehe die detaillierte Beschreibung in der
Packungsbeilage.
Abbildung 21
49
