Brainlab BUZZ NAVIGATION Technisches Planungshandbuch Seite 47

SYSTEMANSCHLÜSSE
Nr.
①
②

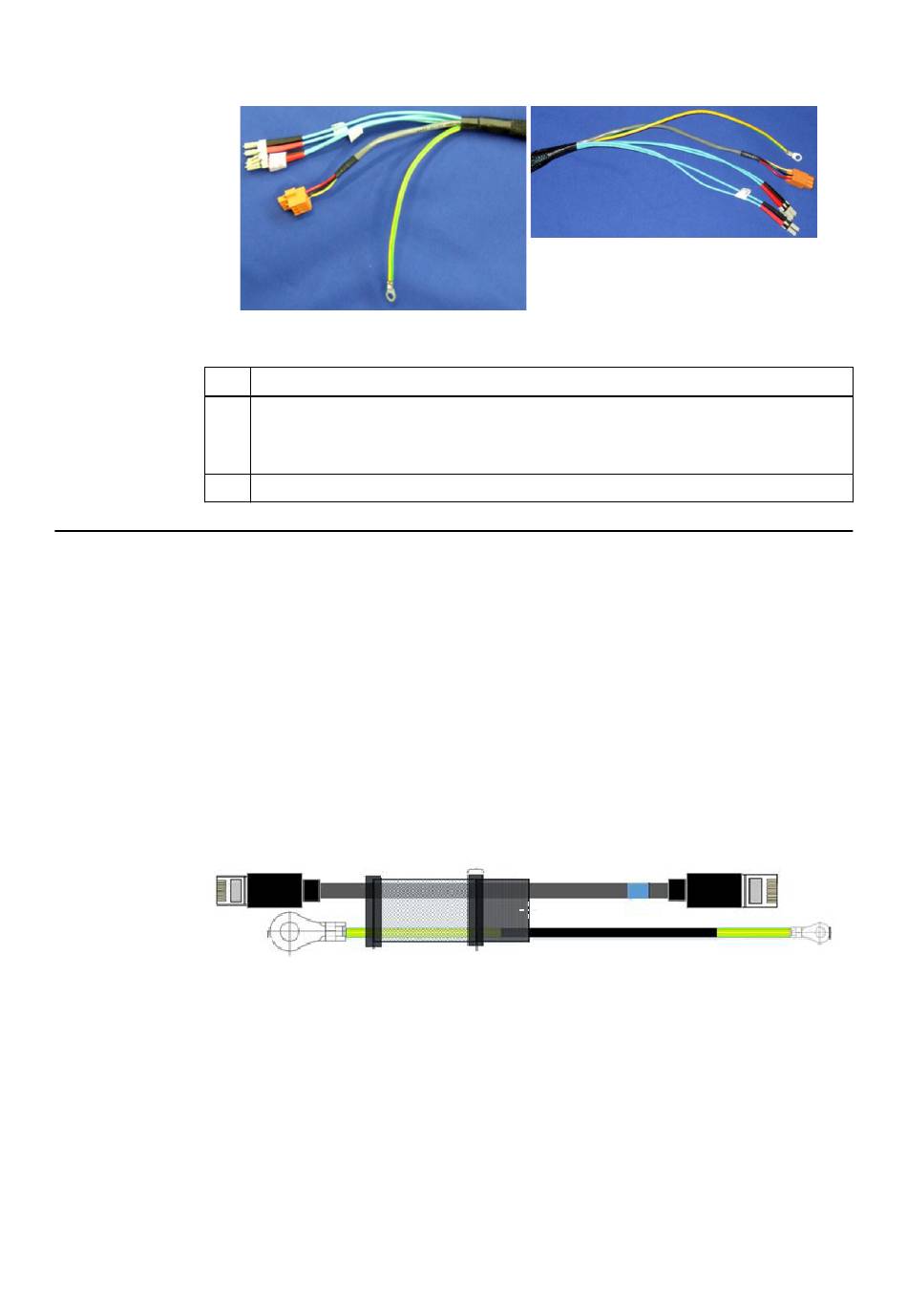

Flexibles Ethernet- und PE-Kabel 15895 (20 m/8 m)
Dieser Kabelstrang verbindet die Versorgungseinheit durch das Armsystem mit der CM-Kamera.
Der Kabelstrang für die CM-Kamera besteht aus den folgenden Kabeln und ist mit
Gewebeschlauch umfasst:
• 1 PoE+-Kabel inkl. Stecker
• 1 Schutzleiterkabel
Details:
• PE-Kabel, 8 m lang (4 mm²)
• PoE+-Kabel, 20 m lang (AWG25)
• Durchmesser des Kabelstrangs beträgt ca. 15 mm
• Durchmesser des Ethernetsteckers beträgt ca. 16 mm
• Der Gewebeschlauch kann dauerhaft entfernt werden
• Die Kabellänge von der Schnittstelle des Armsystems am Gelenk zur Kamera beträgt 470 mm.
Technisches Planungshandbuch Aufl. 1.5 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
①
Komponente
Vorderes Ende inkl. Steckverbindungen für die Netzanschlussleitung
HINWEIS: Das Schutzleiterkabel muss am (vom Kunden zur Verfügung gestellten)
Schutzleiteranschluss angeschlossen werden.
Hinteres Ende inkl. Steckverbindungen für die Netzanschlussleitung
Abbildung 23
Abbildung 24
②
