Brainlab BUZZ NAVIGATION Technisches Planungshandbuch Seite 31

SYSTEMKOMPONENTEN

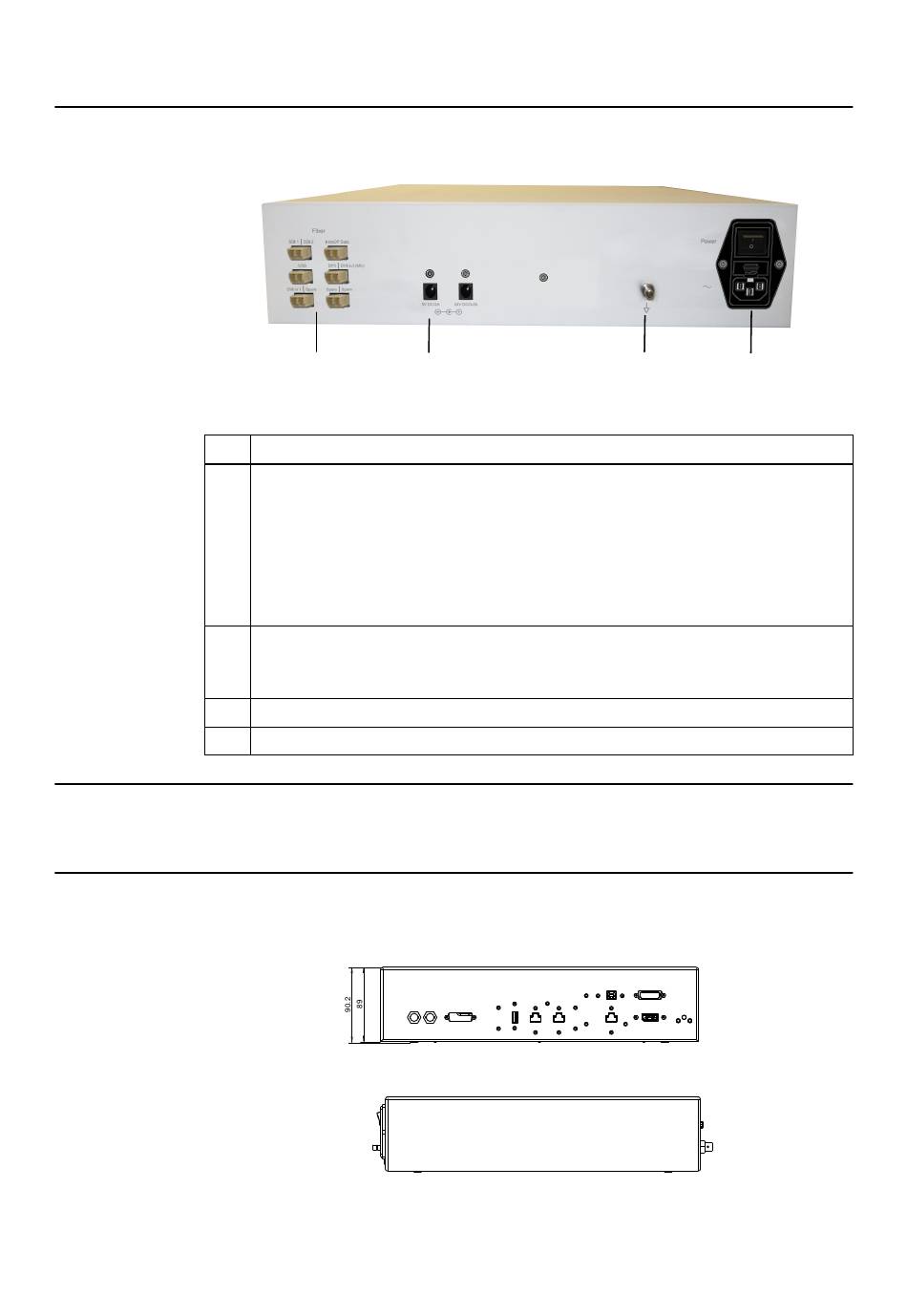

Rückseite der Anschlusseinheit
Nr.
①
②
③
④
Stromversorgung
Für die Anschlusseinheit ist eine Steckdose erforderlich.
Abmessungen der Connection Unit
Technisches Planungshandbuch Aufl. 1.5 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
①
②
Komponente
Glasfaseranschlüsse:
• SDI 1 und 2
• USB
• DVI In 1
• IntraOP Data
• DP3 und DVI Out (Mic)
• 3 x Spare
5 V DC/2 A
24 V DC/0,5 A
Abgedeckt bei Nichtverwendung
Potentialausgleich
Stromversorgung
③
Abbildung 16
④
31
