Kabelspezifikationen für Armkabel
3.6.1 Kabelspezifikationen für Armkabel
Allgemeines
Der minimale Biegeradius der Glasfaserkabel beträgt 40 mm.
Buzz Navigation (Ceiling-Mounted) enthält mehrere Kabelstränge. Die Anzahl der einzelnen
Kabelstränge hängt von der jeweiligen Variante ab.
Kabelstrang 15700-91A (11 m)
Dieser Kabelstrang verbindet das 42-Zoll-Display (und die Versorgungseinheit) mit der
Kupplungsbox. Beim CM-Display besteht der Kabelstrang aus den folgenden, mit
Gewebeschlauch umfassten Kabeln:
• 2 x Glasfaserkabel inkl. Stecker und Steckverbindungen
• 1 x Stromanschlussleitung (mit zwei Drähten plus Abschirmung), inkl. Steckverbindung an
beiden Enden
Details:
• Jeder GF-Stecker ist 11 x 13 mm (GF-Stecker kann nicht abgenommen werden).
• Die Steckverbindungen an der Netzanschlussleitung können für den Zusammenbau
abgenommen werden.
• Der Kabelstrang-Durchmesser beträgt ca. 14 mm.
• Für Buzz Navigation (Ceiling-Mounted) ist ein Kabelstrang erforderlich.
HINWEIS: Beide Enden der Kabelstränge sind identisch.
Kabelstrang 15700-93A (8 m)
Dieser Kabelstrang verbindet die Kupplungsbox durch das Armsystem mit dem CM-Display.
Beim CM-Display besteht der Kabelstrang aus den folgenden, mit Gewebeschlauch umfassten
Kabeln:
• 2 x GF-Kabel inkl. Stecker
• 1 x Netzanschlussleitung (zwei Drähte plus Abschirmung), inkl. Steckverbindung an beiden
Enden
• 1 x Schutzleiterkabel (4 mm²)
Details:
• Jeder GF-Stecker ist 11 x 13 mm (GF-Stecker kann nicht abgenommen werden).
• Die Steckverbindungen an der Netzanschlussleitung können für den Zusammenbau
abgenommen werden.
• Der Gewebeschlauch kann abgenommen werden.
• Das Schutzleiterkabel muss am Schutzleiteranschluss angeschlossen werden.
• Der Kabelstrang-Durchmesser beträgt ca. 14 mm.
46

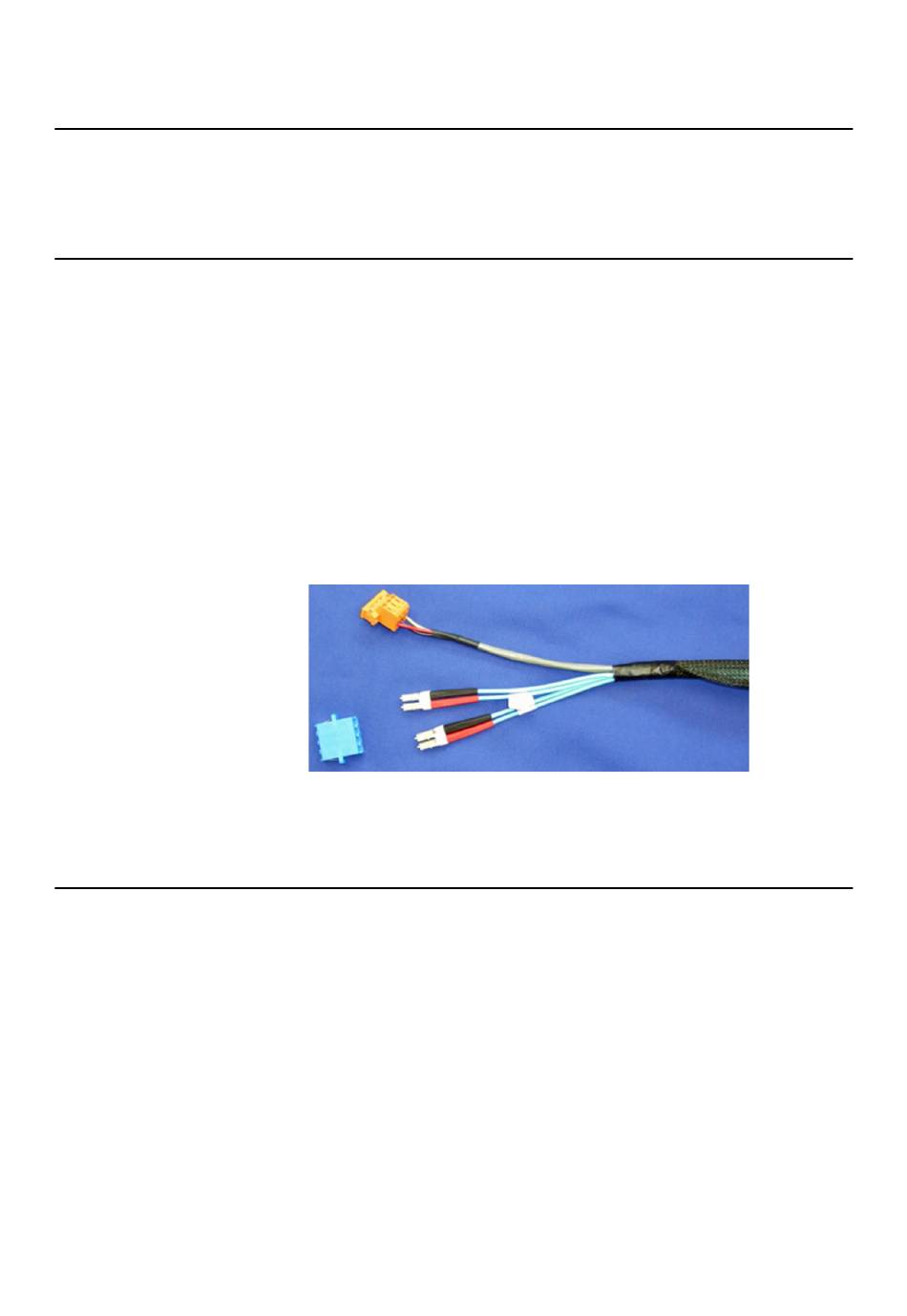

Abbildung 22
Technisches Planungshandbuch Aufl. 1.5 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
