MCU-Anschlüsse
2.2.2 MCU-Anschlüsse

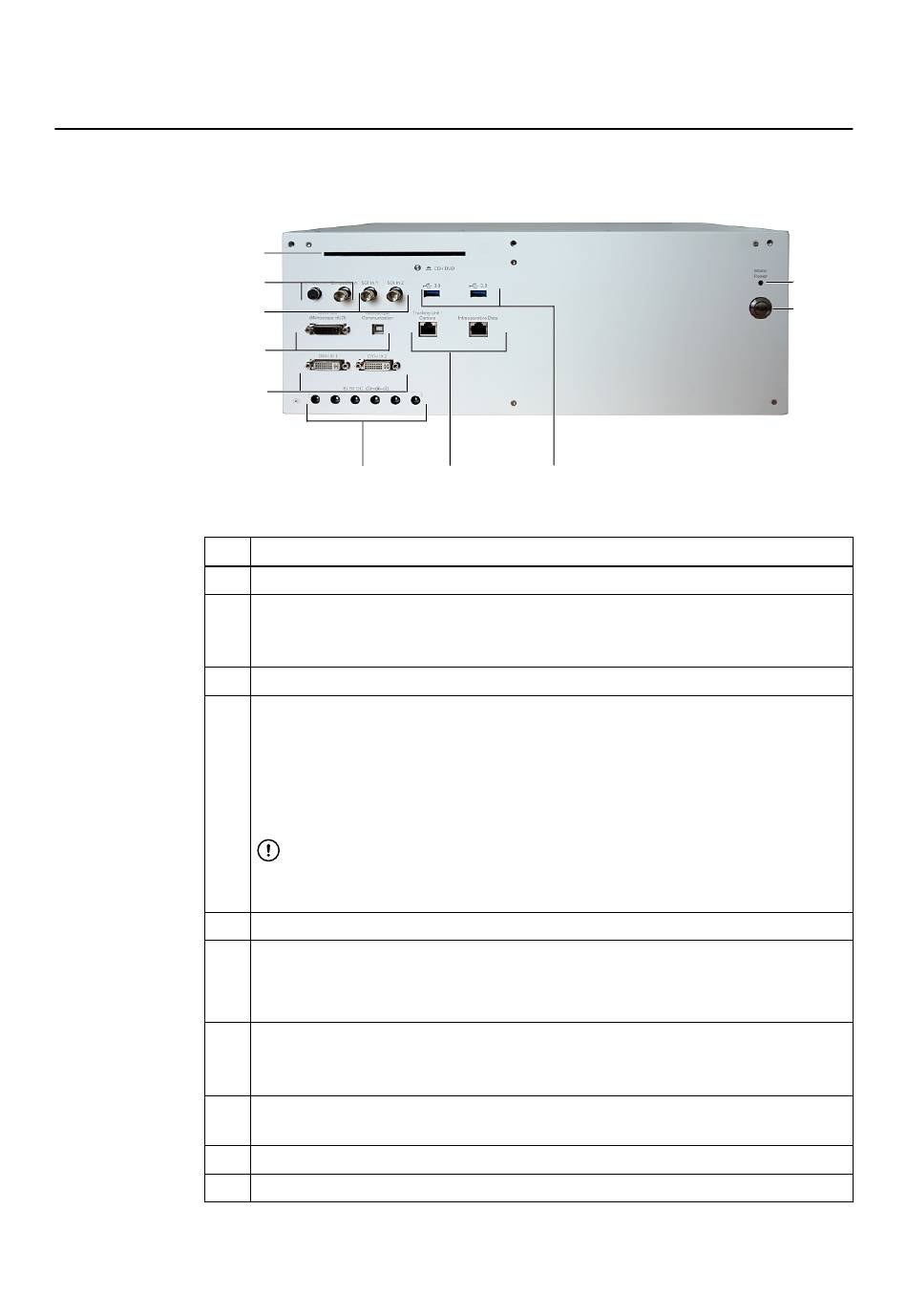

Benutzerkonsole
Es sind mehrere Dritthersteller-Videoanschlüsse gleichzeitig möglich.
Nr.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
18
①
②
③
④
⑤
⑥
Komponente
CD-/DVD-Laufwerk
Analoger Videoeingang
• 1 x S-Video-Eingang
• 1 x Composite-Eingang
2 x SDI-Videoeingänge
Bildgebungsausgang für Mikroskop
• 1 x DVI-I-Ausgang
• 1 x USB B
HINWEIS: Dieser Videoausgang kann auch für ein Display verwendet werden, das vom
Benutzer angeschlossen wird (z. B. ein Video-Datenprojektor).
Der USB-Stecker Typ B an der MCU-Benutzerkonsole ist ausschließlich für
den Anschluss an ein Brainlab-Mikroskopkabel vorgesehen. Wenn andere
Geräte an diese Schnittstelle angeschlossen werden, könnten diese oder die
MCU beschädigt werden.
2 x DVI-Videoeingänge
Stromanschlüsse für Konverter-Komponenten
• 6 x 5V DC / 2A
HINWEIS: Schließen Sie ausschließlich Geräte an, die von Brainlab freigegeben wurden.
Netzwerkanschluss
• Tracking-Einheit/Kamera
• Intraoperative Daten/Navigation
Datenanschluss
2 x USB 3.0
Computer-Netzschalter mit Status-LED
Netzstrom-LED
Technisches Planungshandbuch Aufl. 1.5 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
⑦ ⑧
Abbildung 2
⑩
⑨
