4.3.7 Versorgungseinheit
Allgemeines
Im Allgemeinen wird für jedes CM-Display eine Versorgungseinheit installiert. Dieser Abschnitt gilt
nur für die Versorgungseinheit des zusätzlichen CM-Displays, da die Versorgungseinheit des
Standard-CM-Displays am 42-Zoll-Display-Rahmen befestigt wird.
Vorbereitungen
Wenn ein zusätzliches CM-Display installiert wird, gibt es für die zweite Versorgungseinheit die
folgenden Anordnungsoptionen:
• in der Wand hinter dem 42-Zoll-Display
• an der Decke.
Für die erste Option muss ein Ausschnitt in der Wand hinter dem 42-Zoll-Display vorbereitet
werden. Dieser muss über ausreichend Platz zur Installation und für eine ausreichende Belüftung
der Versorgungseinheit verfügen.

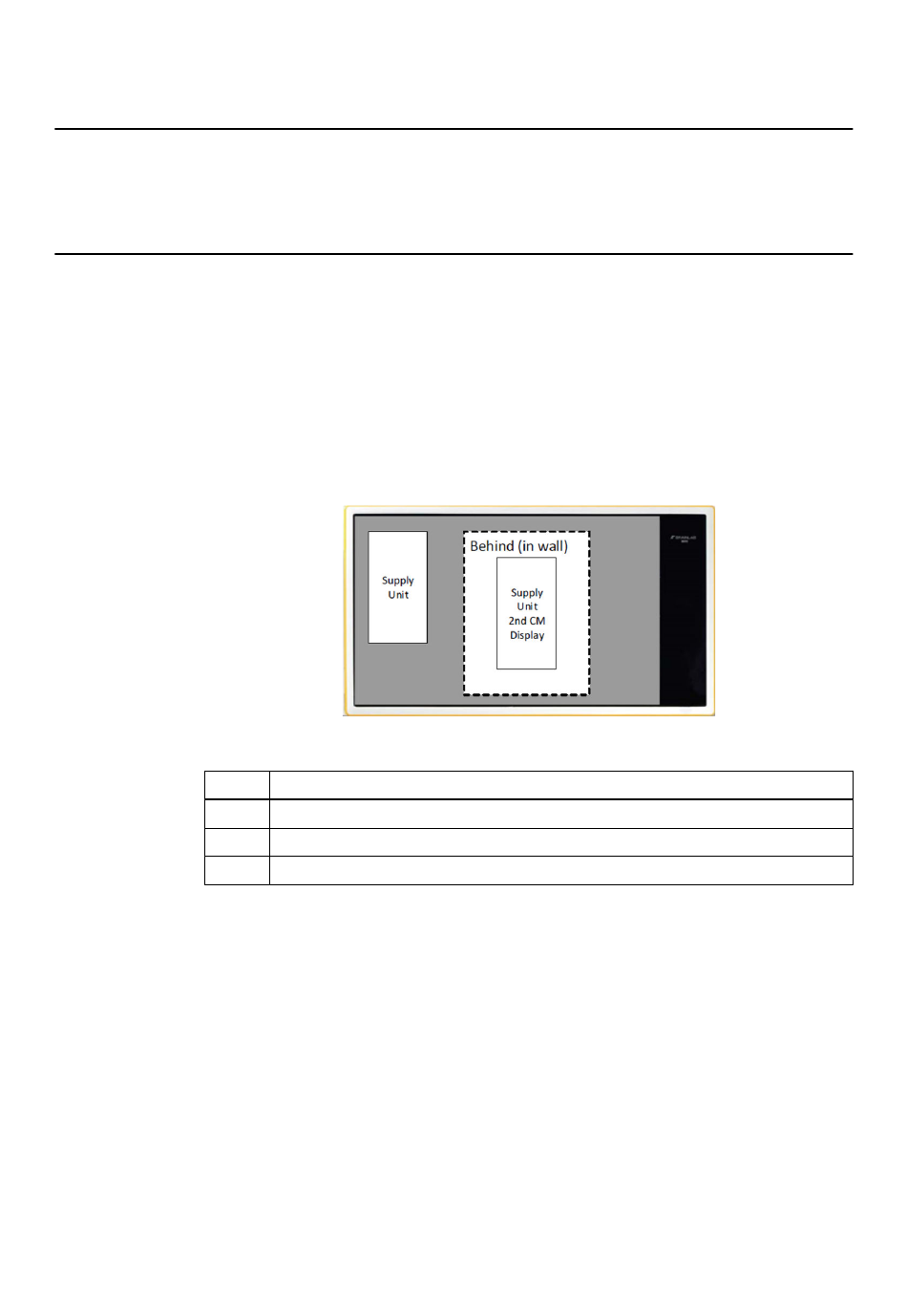

Nachstehende Abbildung zeigt ein Beispiel für einen Ausschnitt (siehe gestrichelte Linie) und die
Position der zweiten Versorgungseinheit hinter dem 42-Zoll-Display.
Nr.
①
②
③
86
①
Beschreibung
Versorgungseinheit
Hinter dem Display (in der Wand)
Versorgungseinheit zweites CM-Display
Technisches Planungshandbuch Aufl. 1.5 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
②
③
Abbildung 31
