Brainlab BUZZ NAVIGATION Technisches Planungshandbuch Seite 120

Kabelführungen/Leerrohre
Planbeschriftung
Der folgende Text kommt in der Abbildung oben vor:
Nr.
①
②
Brainlab-Geräte (Lieferung und Montage):
Buzz Navigation (Ceiling-Mounted)
BN.1
BN.1a
120
Beschreibung
Technikraum (neben dem OP-Saal)
(Alternativer Standort wäre außerhalb der Patientenumgebung. Sollte bei der Pla-
nungsphase besprochen werden.)
Operationssaal

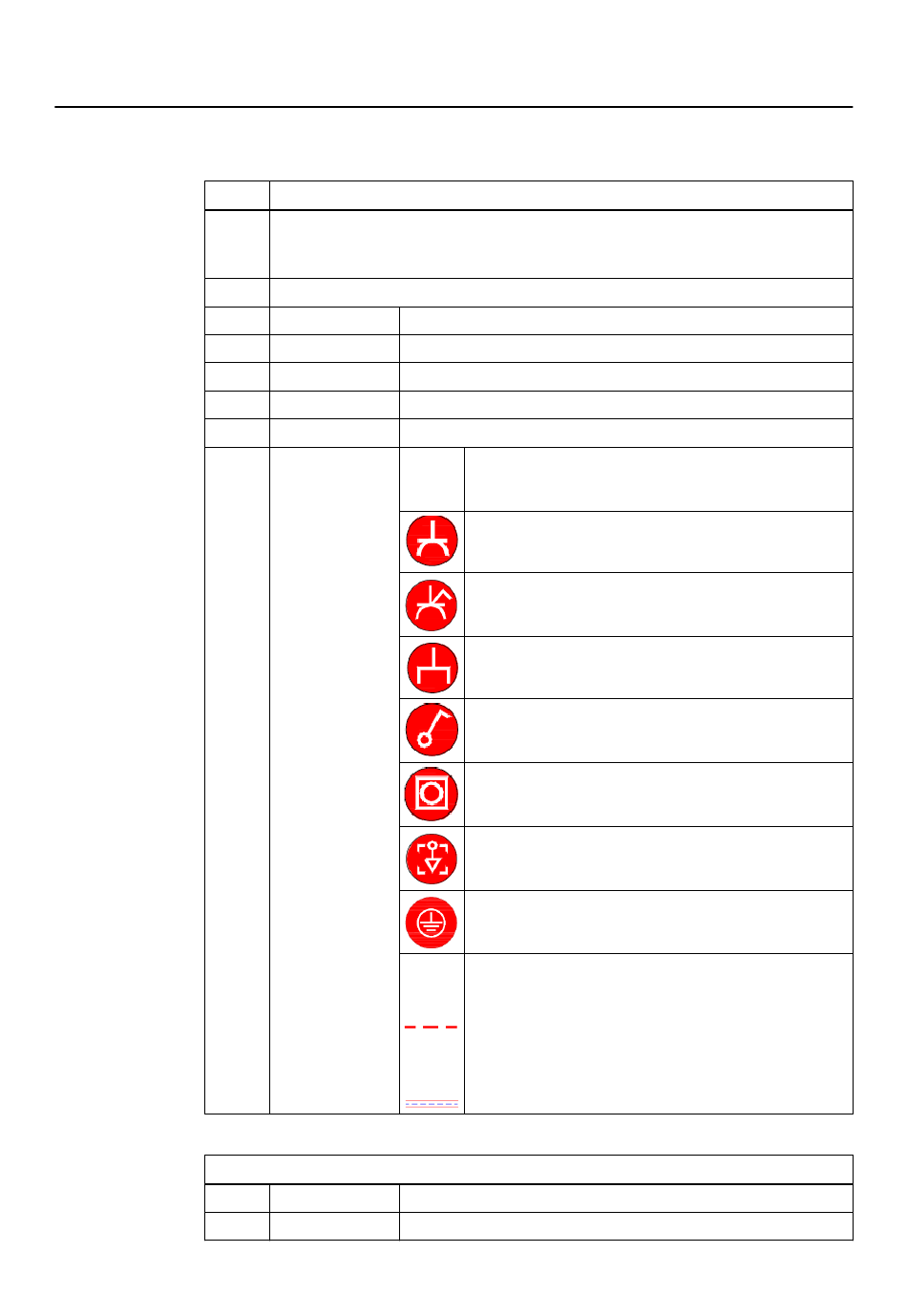

Farbe Beschreibung
(Blau) Lieferung und Montage durch Brainlab
(Orange) Lieferung durch Brainlab; Montage durch Bauträger/Kunden
(Rot) Lieferung und Montage durch Bauträger/Kunden
(Grau) Bestehende Struktur
Grund-
riss-
Symbol
Elektrische bau-
seitige Vorberei-
tungen
Grund-
riss
Erhö-
hung
Operationssaal 42-Zoll-Display, wandintegriert (einschließlich Versorgungseinheit)
Operationssaal Zusätzliches wandintegriertes 42-Zoll-Display
Technisches Planungshandbuch Aufl. 1.5 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
Beschreibung
Standard-Steckdose gemäß lokaler Normen. Empfohlen:
Generator und UPS-Backup
Schaltbare Steckdose (z. B. über die Raumsteuerung
oder den Netzschalter)
RJ45-Netzwerk-Steckdose (Krankenhausnetzwerk)
Netzschalter mit Lichtindikator, angeschlossen an Steck-
dose, mit allpoliger Trennung; wandmontiert und sichtbar
Abdeckplatte mit Kabelführung
Potentialausgleich (optional)
Schutzerdung
Leerrohre mit Zugdraht. Innendurchmesser: 40 mm. Ge-
samte Kabellänge bezieht sich auf den Abstand von und
zu jedem Gerätestecker und bedeutet nicht Leerrohrlän-
ge
