Upgrade des Touch-Displays

4.6.3 Upgrade des Touch-Displays
Installieren des Buzz-2.0-On-Wall-Touch-Displays in das Lochmuster der Digital Lightbox
Das Buzz-2.0-On-Wall-Touch-Display kann für ein Upgrade unter Verwendung des Digital
Lightbox-Lochmusters des Einbaurahmens installiert werden (siehe Punkt A in Graphik). Es gibt
drei verschiedene Montagepositionen zur Höheneinstellung. Um dies zu tun, muss der Kunde
diese Spezifikationen erfüllen:
• Das Gesamtgewicht des Buzz 2.0 (Touch-Display-Bauteil einschließlich Einbaurahmen)
beträgt: 38 kg*
• Abstand des Buzz-2.0-Touch-Displays von der Wand: 103 mm*
• Für die Installation des Buzz-2.0-Touch-Displays ist ein Abstand von 200 mm um die Digital
Lightbox erforderlich.
* Genauigkeit: +/- 10%
HINWEIS: Nur die Buzz-2.0-On-Wall-Touch-Display-Version kann mithilfe des Digital Lightbox-
Lochmusters montiert werden.
Installieren des Buzz-2.0-On-Wall-Touch-Displays im Lochmuster von Buzz 1.0
Das Buzz-2.0-On-Wall-Touch-Display kann für ein Upgrade unter Verwendung des Buzz-1.0-
Lochmusters der Computer-Montageplatte (A) und des Display-Metallrahmens (B) installiert
werden. Um dies zu tun, muss der Kunde diese Spezifikationen erfüllen:
• Das Gesamtgewicht des Buzz 2.0 (Touch-Display-Bauteil einschließlich Einbaurahmen)
beträgt: 38 kg*
• Abstand des Buzz-2.0-Touch-Displays von der Wand: 103 mm*
• Für die Installation des Buzz-2.0-Touch-Displays ist ein Abstand von 200 mm um die Buzz
erforderlich.
* Genauigkeit: +/- 10%
52

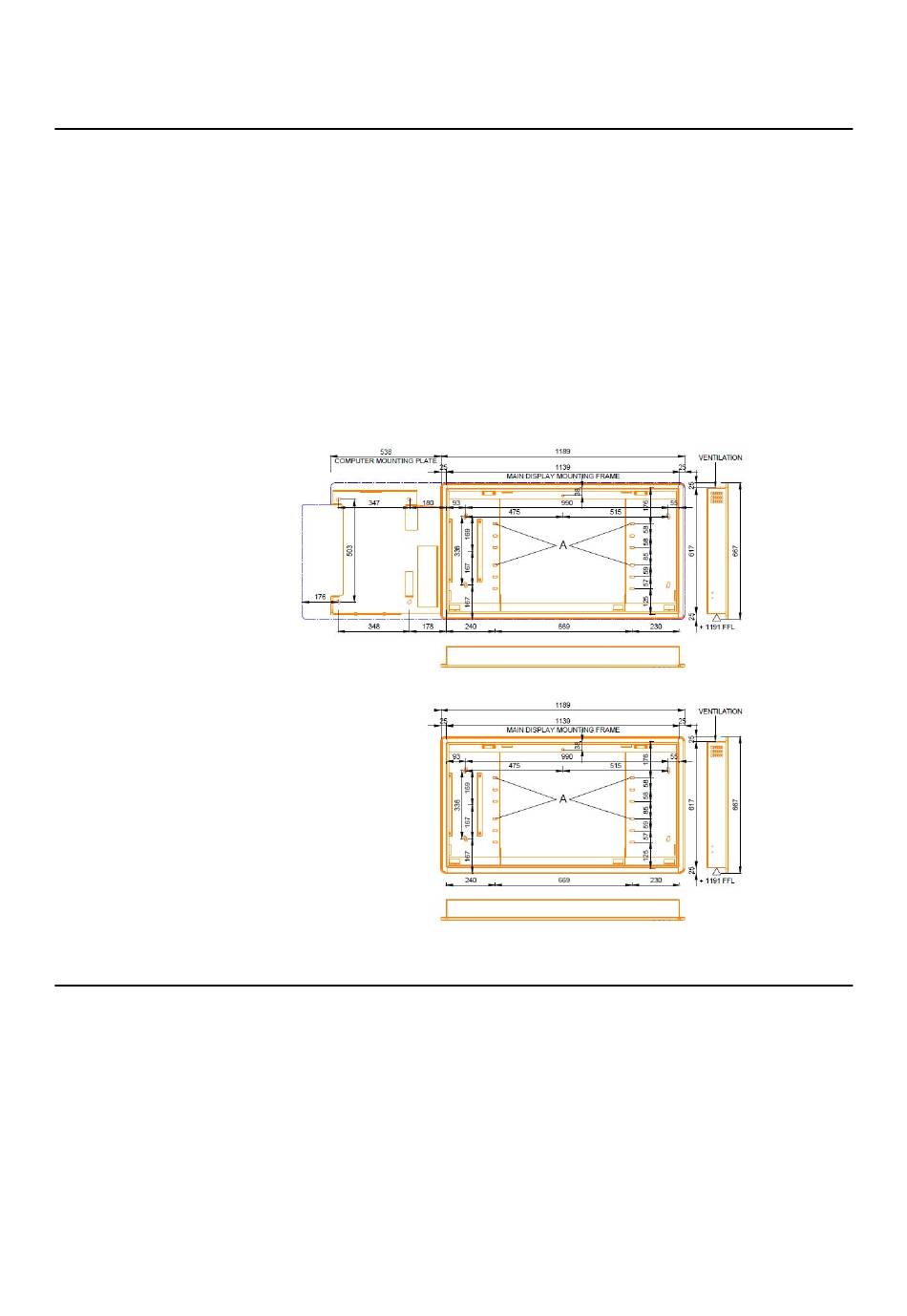

Abbildung 24
Technisches Planungshandbuch Aufl. 1.1 Buzz Version 2.0
