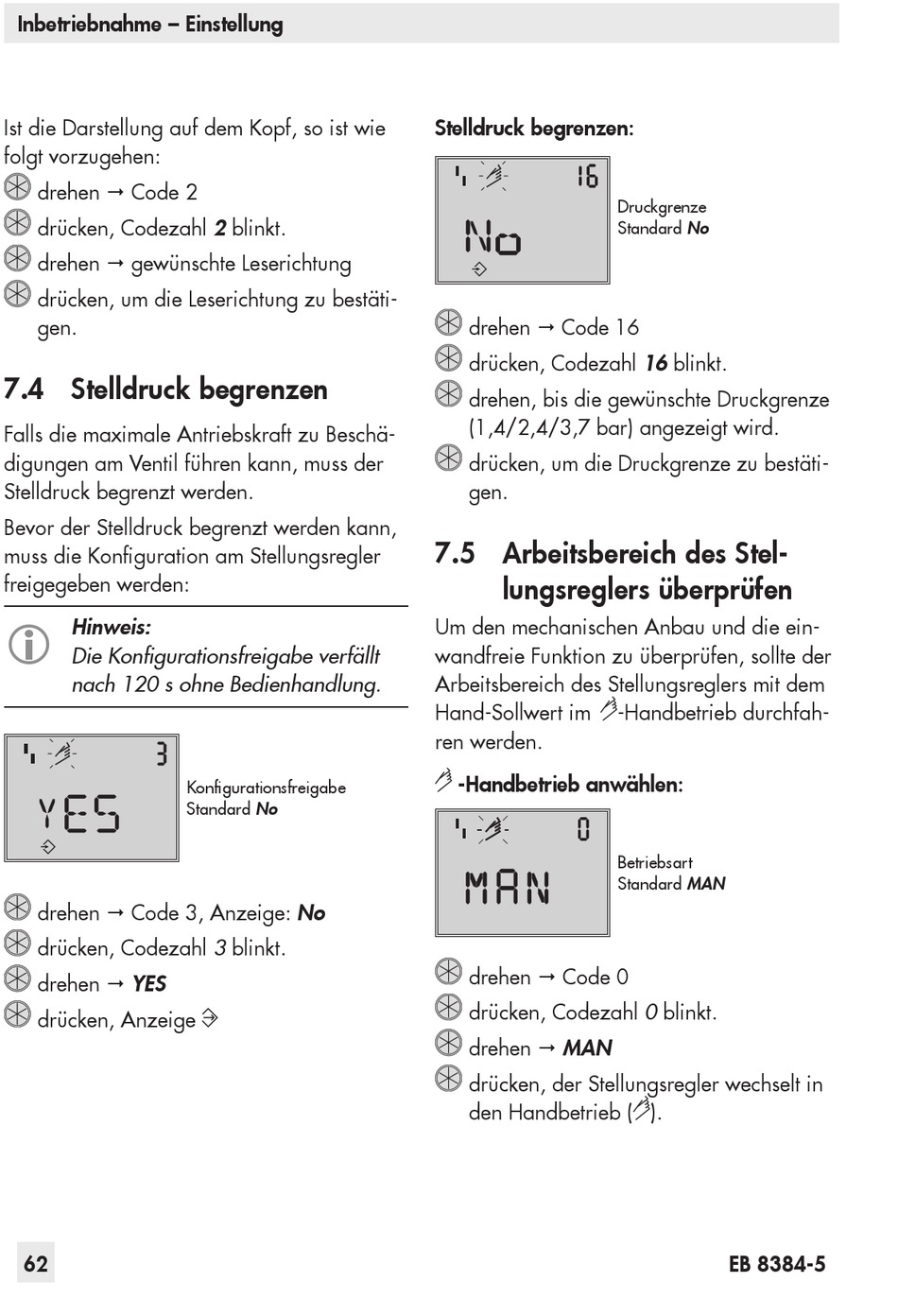

Samson 3730 Einbau- Und Bedienungsanleitung Seite 62

Inbetriebnahme – Einstellung
Ist die Darstellung auf dem Kopf, so ist wie
folgt vorzugehen:
drehen  Code 2
drücken, Codezahl 2 blinkt.
drehen  gewünschte Leserichtung
drücken, um die Leserichtung zu bestäti-
gen.
7.4 Stelldruck begrenzen
Falls die maximale Antriebskraft zu Beschä-
digungen am Ventil führen kann, muss der
Stelldruck begrenzt werden.
Bevor der Stelldruck begrenzt werden kann,
muss die Konfiguration am Stellungsregler
freigegeben werden:
Hinweis:

Die Konfigurationsfreigabe verfällt
nach 120 s ohne Bedienhandlung.
drehen  Code 3, Anzeige: No
drücken, Codezahl 3 blinkt.
drehen  YES
drücken, Anzeige
62
Konfigurationsfreigabe
Standard No
Stelldruck begrenzen:
drehen  Code 16
drücken, Codezahl 16 blinkt.
drehen, bis die gewünschte Druckgrenze
(1,4/2,4/3,7 bar) angezeigt wird.
drücken, um die Druckgrenze zu bestäti-
gen.
7.5 Arbeitsbereich des Stel-
lungsreglers überprüfen
Um den mechanischen Anbau und die ein-
wandfreie Funktion zu überprüfen, sollte der
Arbeitsbereich des Stellungsreglers mit dem
Hand-Sollwert im
ren werden.
-Handbetrieb anwählen:
drehen  Code 0
drücken, Codezahl 0 blinkt.
drehen  MAN
drücken, der Stellungsregler wechselt in
den Handbetrieb ( ).
Druckgrenze
Standard No
-Handbetrieb durchfah-
Betriebsart
Standard MAN
EB 8384-5
