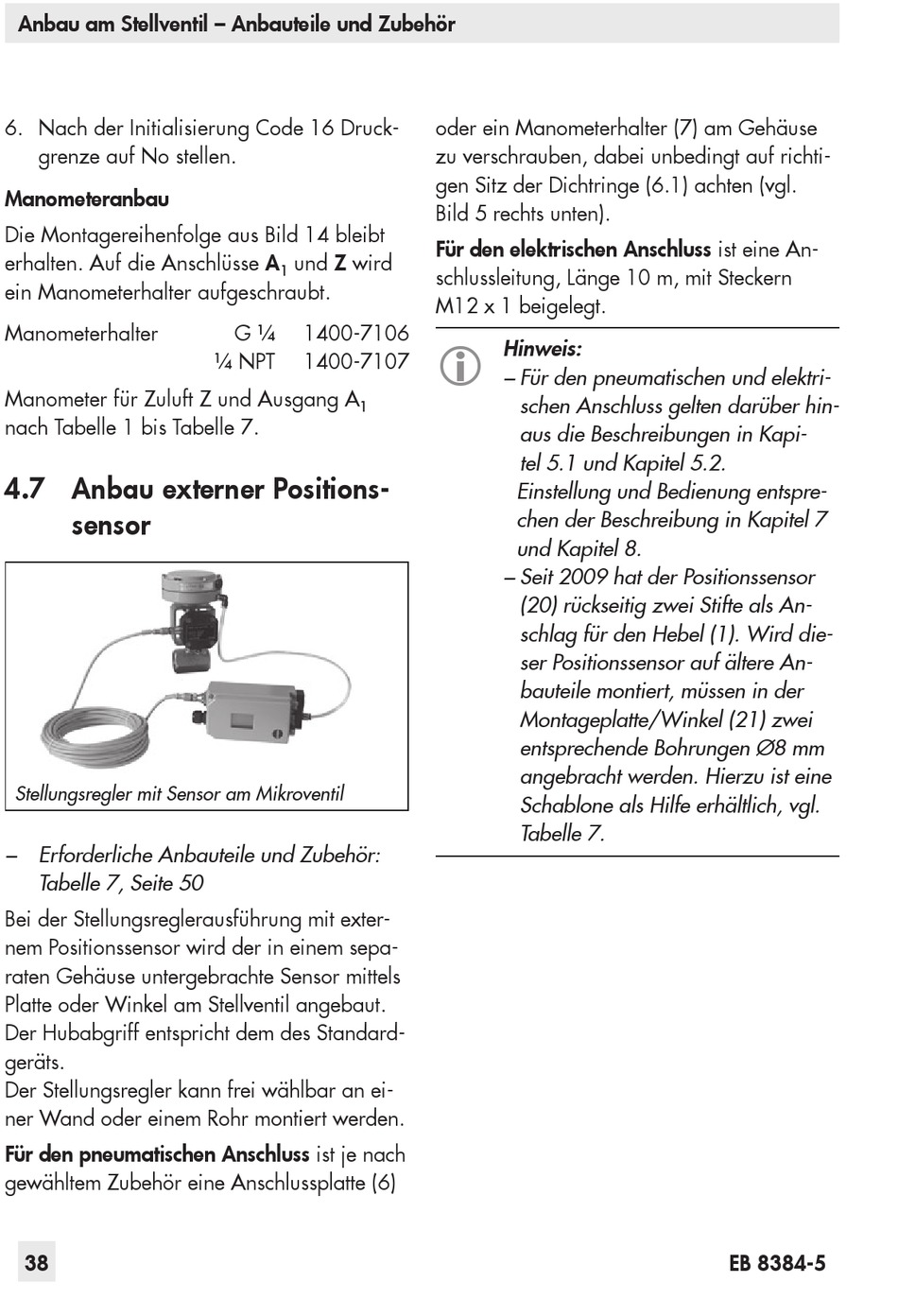

Samson 3730 Einbau- Und Bedienungsanleitung Seite 38

Anbau am Stellventil – Anbauteile und Zubehör
6. Nach der Initialisierung Code 16 Druck-
grenze auf No stellen.
Manometeranbau
Die Montagereihenfolge aus Bild 14 bleibt
erhalten. Auf die Anschlüsse A
ein Manometerhalter aufgeschraubt.
Manometerhalter
Manometer für Zuluft Z und Ausgang A
nach Tabelle 1 bis Tabelle 7.
4.7 Anbau externer Positions-
sensor
Stellungsregler mit Sensor am Mikroventil
− Erforderliche Anbauteile und Zubehör:
Tabelle 7, Seite 50
Bei der Stellungsreglerausführung mit exter-
nem Positionssensor wird der in einem sepa-
raten Gehäuse untergebrachte Sensor mittels
Platte oder Winkel am Stellventil angebaut.
Der Hubabgriff entspricht dem des Standard-
geräts.
Der Stellungsregler kann frei wählbar an ei-
ner Wand oder einem Rohr montiert werden.
Für den pneumatischen Anschluss ist je nach
gewähltem Zubehör eine Anschlussplatte (6)
38
und Z wird
1
G ¼ 1400-7106
¼ NPT 1400-7107
1
oder ein Manometerhalter (7) am Gehäuse
zu verschrauben, dabei unbedingt auf richti-
gen Sitz der Dichtringe (6.1) achten (vgl.
Bild 5 rechts unten).
Für den elektrischen Anschluss ist eine An-
schlussleitung, Länge 10 m, mit Steckern
M12 x 1 beigelegt.
Hinweis:

− Für den pneumatischen und elektri-
schen Anschluss gelten darüber hin-
aus die Beschreibungen in Kapi-
tel 5.1 und Kapitel 5.2.
Einstellung und Bedienung entspre-
chen der Beschreibung in Kapitel 7
und Kapitel 8.
− Seit 2009 hat der Positionssensor
(20) rückseitig zwei Stifte als An-
schlag für den Hebel (1). Wird die-
ser Positionssensor auf ältere An-
bauteile montiert, müssen in der
Montageplatte/Winkel (21) zwei
entsprechende Bohrungen Ø8 mm
angebracht werden. Hierzu ist eine
Schablone als Hilfe erhältlich, vgl.
Tabelle 7.
EB 8384-5
