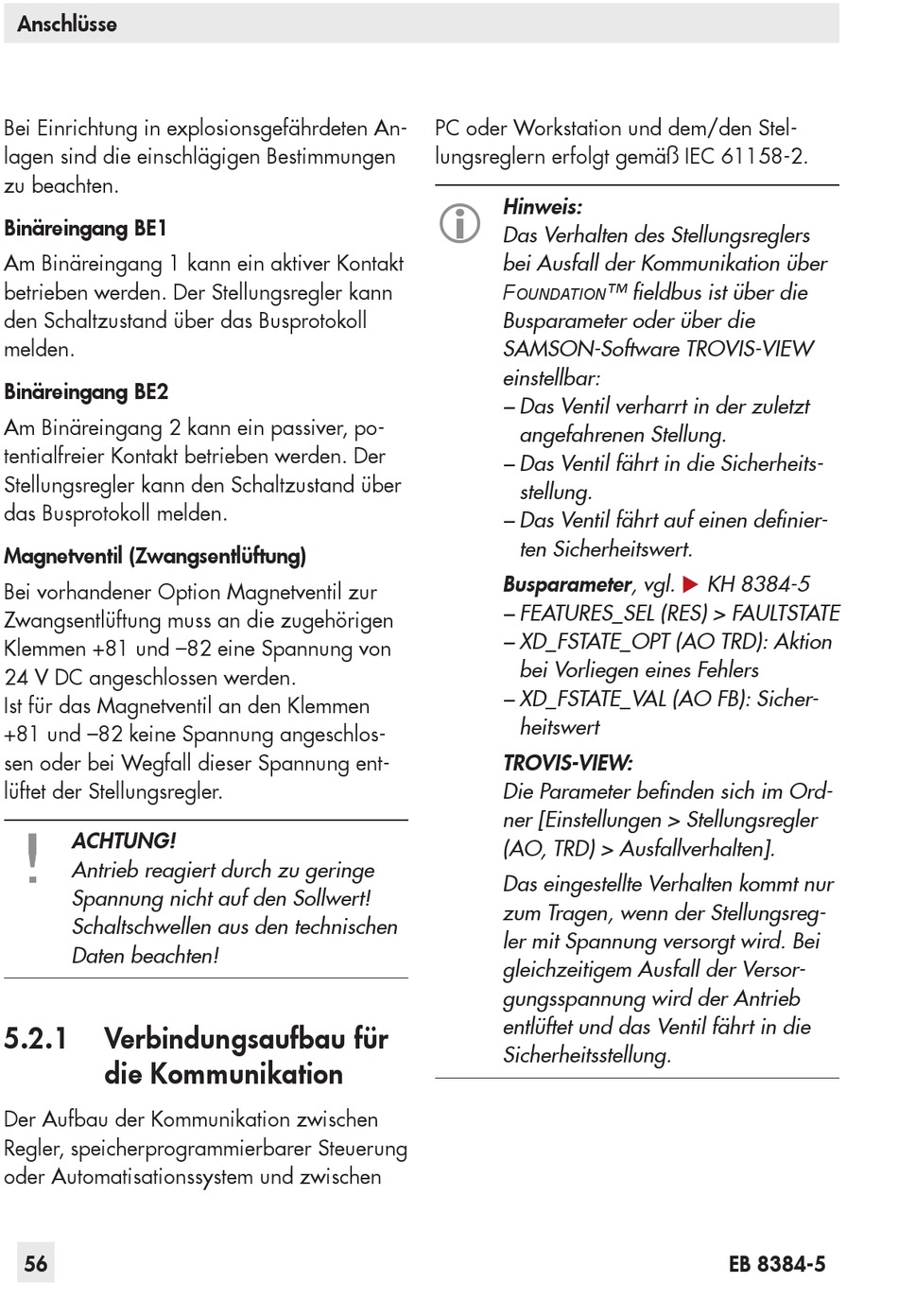

Samson 3730 Einbau- Und Bedienungsanleitung Seite 56

Anschlüsse
Bei Einrichtung in explosionsgefährdeten An-
lagen sind die einschlägigen Bestimmungen
zu beachten.
Binäreingang BE1
Am Binäreingang 1 kann ein aktiver Kontakt
betrieben werden. Der Stellungsregler kann
den Schaltzustand über das Busprotokoll
melden.
Binäreingang BE2
Am Binäreingang 2 kann ein passiver, po-
tentialfreier Kontakt betrieben werden. Der
Stellungsregler kann den Schaltzustand über
das Busprotokoll melden.
Magnetventil (Zwangsentlüftung)
Bei vorhandener Option Magnetventil zur
Zwangsentlüftung muss an die zugehörigen
Klemmen +81 und –82 eine Spannung von
24 V DC angeschlossen werden.
Ist für das Magnetventil an den Klemmen
+81 und –82 keine Spannung angeschlos-
sen oder bei Wegfall dieser Spannung ent-
lüftet der Stellungsregler.
ACHTUNG!
Antrieb reagiert durch zu geringe
Spannung nicht auf den Sollwert!
Schaltschwellen aus den technischen
Daten beachten!
5.2.1 Verbindungsaufbau für
die Kommunikation
Der Aufbau der Kommunikation zwischen
Regler, speicherprogrammierbarer Steuerung
oder Automatisationssystem und zwischen
56
PC oder Workstation und dem/den Stel-
lungsreglern erfolgt gemäß IEC 61158-2.
Hinweis:

Das Verhalten des Stellungsreglers
bei Ausfall der Kommunikation über
F
OUNDATION
Busparameter oder über die
SAMSON-Software TROVIS-VIEW
einstellbar:
− Das Ventil verharrt in der zuletzt
angefahrenen Stellung.
− Das Ventil fährt in die Sicherheits-
stellung.
− Das Ventil fährt auf einen definier-
ten Sicherheitswert.
Busparameter, vgl. u KH 8384-5
− FEATURES_SEL (RES) > FAULTSTATE
− XD_FSTATE_OPT (AO TRD): Aktion
bei Vorliegen eines Fehlers
− XD_FSTATE_VAL (AO FB): Sicher-
heitswert
TROVIS-VIEW:
Die Parameter befinden sich im Ord-
ner [Einstellungen > Stellungsregler
(AO, TRD) > Ausfallverhalten].
Das eingestellte Verhalten kommt nur
zum Tragen, wenn der Stellungsreg-
ler mit Spannung versorgt wird. Bei
gleichzeitigem Ausfall der Versor-
gungsspannung wird der Antrieb
entlüftet und das Ventil fährt in die
Sicherheitsstellung.
™ fieldbus ist über die
