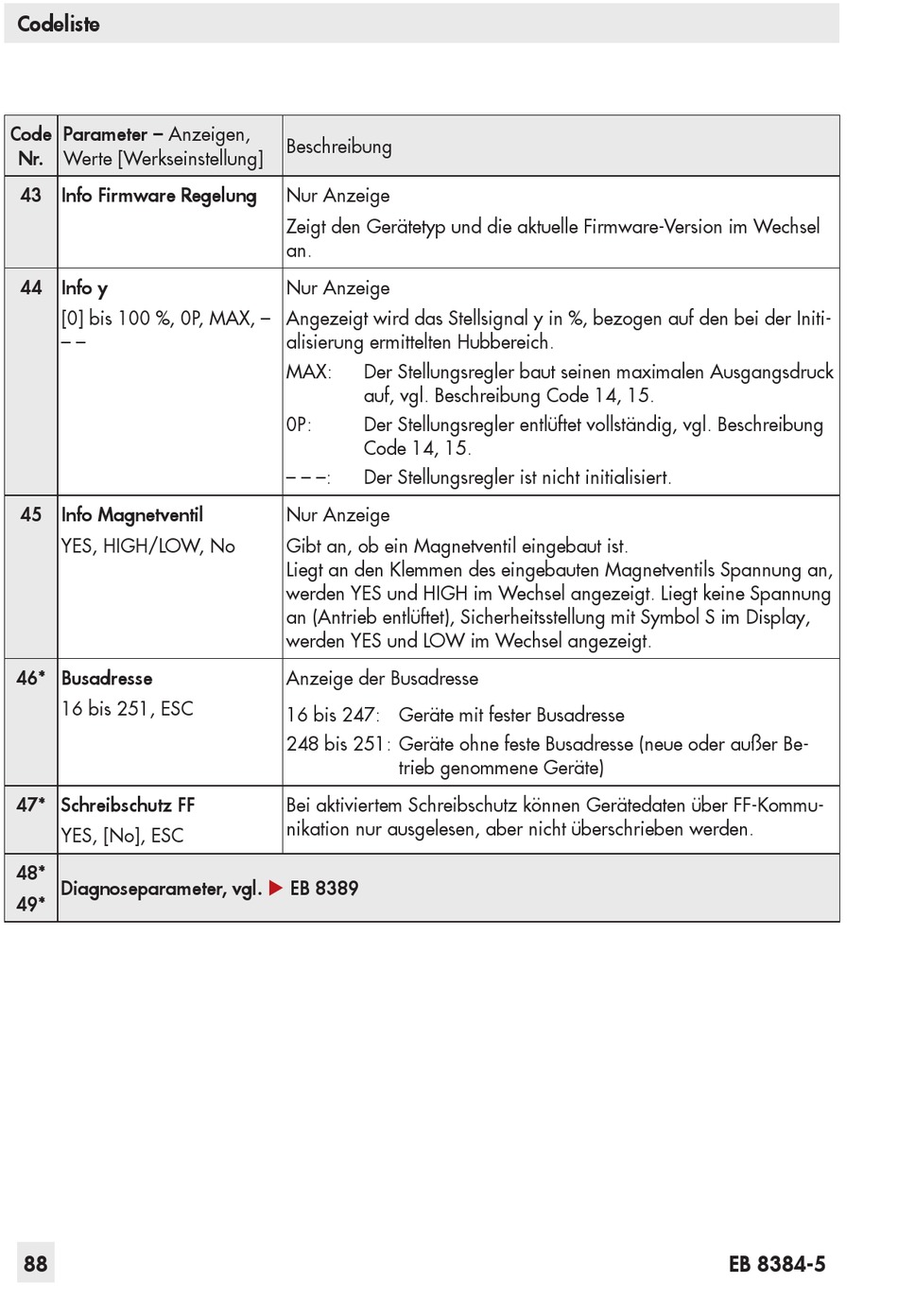

Codeliste
Code
Parameter – Anzeigen,
Nr.
Werte [Werkseinstellung]
43 Info Firmware Regelung
44 Info y
[0] bis 100 %, 0P, MAX, –
– –
45 Info Magnetventil
YES, HIGH/LOW, No
46* Busadresse
16 bis 251, ESC
47* Schreibschutz FF
YES, [No], ESC
48*
Diagnoseparameter, vgl. u EB 8389
49*
88
Beschreibung
Nur Anzeige
Zeigt den Gerätetyp und die aktuelle Firmware-Version im Wechsel
an.
Nur Anzeige
Angezeigt wird das Stellsignal y in %, bezogen auf den bei der Initi-
alisierung ermittelten Hubbereich.
MAX:
Der Stellungsregler baut seinen maximalen Ausgangsdruck
auf, vgl. Beschreibung Code 14, 15.
0P:
Der Stellungsregler entlüftet vollständig, vgl. Beschreibung
Code 14, 15.
– – –:
Der Stellungsregler ist nicht initialisiert.
Nur Anzeige
Gibt an, ob ein Magnetventil eingebaut ist.
Liegt an den Klemmen des eingebauten Magnetventils Spannung an,
werden YES und HIGH im Wechsel angezeigt. Liegt keine Spannung
an (Antrieb entlüftet), Sicherheitsstellung mit Symbol S im Display,
werden YES und LOW im Wechsel angezeigt.
Anzeige der Busadresse
16 bis 247: Geräte mit fester Busadresse
248 bis 251: Geräte ohne feste Busadresse (neue oder außer Be-
trieb genommene Geräte)
Bei aktiviertem Schreibschutz können Gerätedaten über FF-Kommu-
nikation nur ausgelesen, aber nicht überschrieben werden.
EB 8384-5
