den F fieldbus signalisiert wer-
™
OUNDATION
den kann.
Hinweis:

Die Konfiguration der Binäreingän-
ge erfolgt in den DI-Funktionsblö-
cken, vgl. Konfigurationshinweise
KH 8384-5.
u

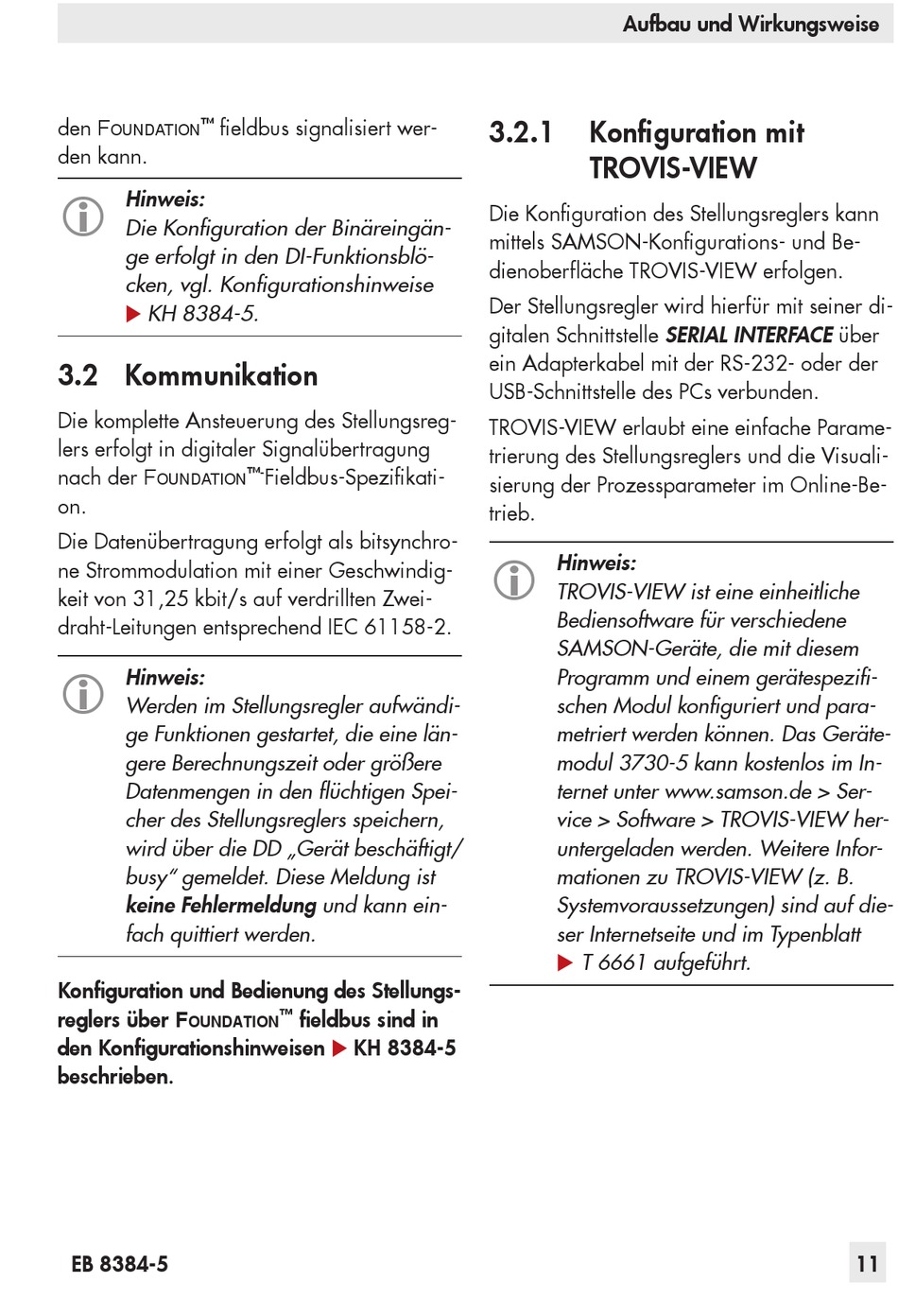

3.2 Kommunikation

Die komplette Ansteuerung des Stellungsreg-
lers erfolgt in digitaler Signalübertragung
nach der F
OUNDATION
on.
Die Datenübertragung erfolgt als bitsynchro-
ne Strommodulation mit einer Geschwindig-
keit von 31,25 kbit/s auf verdrillten Zwei-
draht-Leitungen entsprechend IEC 61158-2.
Hinweis:

Werden im Stellungsregler aufwändi-
ge Funktionen gestartet, die eine län-
gere Berechnungszeit oder größere
Datenmengen in den flüchtigen Spei-
cher des Stellungsreglers speichern,
wird über die DD „Gerät beschäftigt/
busy" gemeldet. Diese Meldung ist
keine Fehlermeldung und kann ein-
fach quittiert werden.
Konfiguration und Bedienung des Stellungs-
reglers über F
OUNDATION
den Konfigurationshinweisen
beschrieben.
EB 8384-5
Fieldbus-Spezifikati-
™-
fieldbus sind in
™
KH 8384-5
u
Aufbau und Wirkungsweise
3.2.1 Konfiguration mit
TROVIS-VIEW
Die Konfiguration des Stellungsreglers kann
mittels SAMSON-Konfigurations- und Be-
dienoberfläche TROVIS-VIEW erfolgen.
Der Stellungsregler wird hierfür mit seiner di-
gitalen Schnittstelle SERIAL INTERFACE über
ein Adapterkabel mit der RS-232- oder der
USB-Schnittstelle des PCs verbunden.
TROVIS-VIEW erlaubt eine einfache Parame-
trierung des Stellungsreglers und die Visuali-
sierung der Prozessparameter im Online-Be-
trieb.
Hinweis:

TROVIS-VIEW ist eine einheitliche
Bediensoftware für verschiedene
SAMSON-Geräte, die mit diesem
Programm und einem gerätespezifi-
schen Modul konfiguriert und para-
metriert werden können. Das Geräte-
modul 3730-5 kann kostenlos im In-
ternet unter www.samson.de > Ser-
vice > Software > TROVIS-VIEW her-
untergeladen werden. Weitere Infor-
mationen zu TROVIS-VIEW (z. B.
Systemvoraussetzungen) sind auf die-
ser Internetseite und im Typenblatt
u T 6661 aufgeführt.
