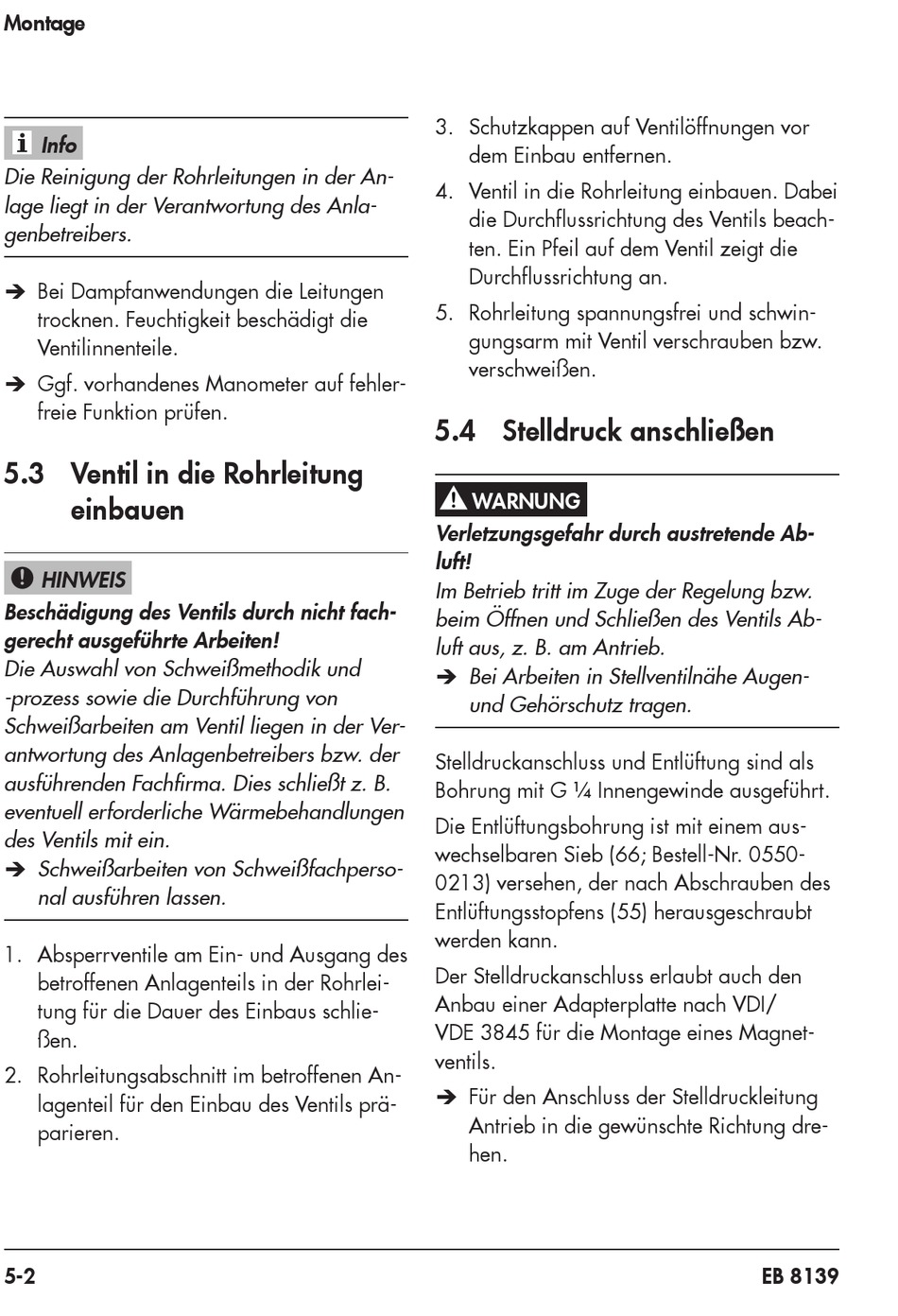

Montage
Info
Die Reinigung der Rohrleitungen in der An-
lage liegt in der Verantwortung des Anla-
genbetreibers.
Î Bei Dampfanwendungen die Leitungen
trocknen. Feuchtigkeit beschädigt die
Ventilinnenteile.
Î Ggf. vorhandenes Manometer auf fehler-
freie Funktion prüfen.
5.3 Ventil in die Rohrleitung
einbauen
HINWEIS
!
Beschädigung des Ventils durch nicht fach-
gerecht ausgeführte Arbeiten!
Die Auswahl von Schweißmethodik und
-prozess sowie die Durchführung von
Schweißarbeiten am Ventil liegen in der Ver-
antwortung des Anlagenbetreibers bzw. der
ausführenden Fachfirma. Dies schließt z. B.
eventuell erforderliche Wärmebehandlungen
des Ventils mit ein.
Î Schweißarbeiten von Schweißfachperso-
nal ausführen lassen.
1. Absperrventile am Ein- und Ausgang des
betroffenen Anlagenteils in der Rohrlei-
tung für die Dauer des Einbaus schlie-
ßen.
2. Rohrleitungsabschnitt im betroffenen An-
lagenteil für den Einbau des Ventils prä-
parieren.
5-2
3. Schutzkappen auf Ventilöffnungen vor
dem Einbau entfernen.
4. Ventil in die Rohrleitung einbauen. Dabei
die Durchflussrichtung des Ventils beach-
ten. Ein Pfeil auf dem Ventil zeigt die
Durchflussrichtung an.
5. Rohrleitung spannungsfrei und schwin-
gungsarm mit Ventil verschrauben bzw.
verschweißen.
5.4 Stelldruck anschließen
WARNUNG WARNUNG
! !
Verletzungsgefahr durch austretende Ab-
luft!
Im Betrieb tritt im Zuge der Regelung bzw.
beim Öffnen und Schließen des Ventils Ab-
luft aus, z. B. am Antrieb.
Î Bei Arbeiten in Stellventilnähe Augen-
und Gehörschutz tragen.
Stelldruckanschluss und Entlüftung sind als
Bohrung mit G ¼ Innengewinde ausgeführt.
Die Entlüftungsbohrung ist mit einem aus-
wechselbaren Sieb (66; Bestell-Nr. 0550-
0213) versehen, der nach Abschrauben des
Entlüftungsstopfens (55) herausgeschraubt
werden kann.
Der Stelldruckanschluss erlaubt auch den
Anbau einer Adapterplatte nach VDI/
VDE 3845 für die Montage eines Magnet-
ventils.
Î Für den Anschluss der Stelldruckleitung
Antrieb in die gewünschte Richtung dre-
hen.
EB 8139
