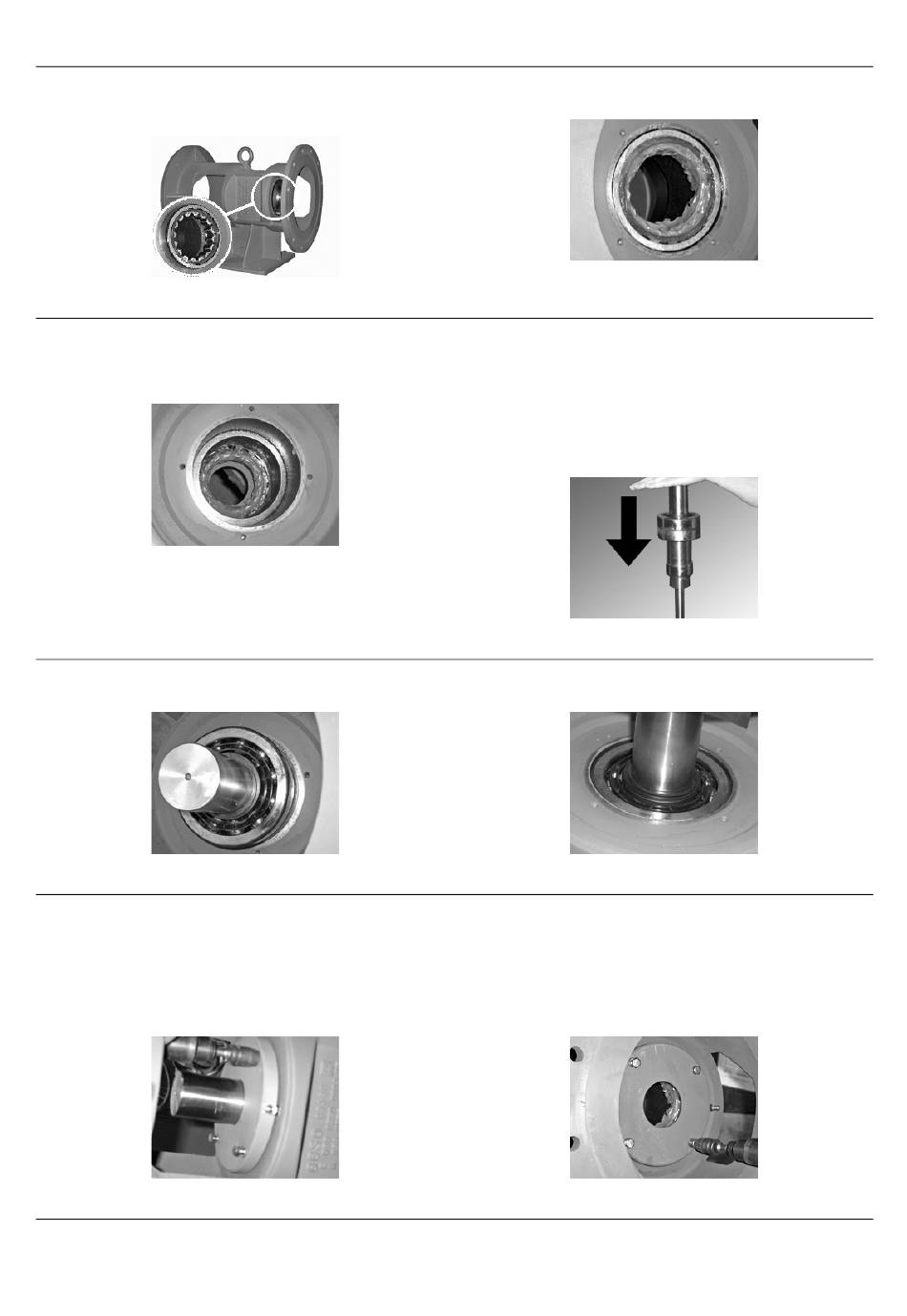

6.5.9 Montage Adapta
- Lagerträger Baugröße 3
1. Schieben Sie den Außenring des Zylinderrollenlagers
0327.00 von der Pumpenseite aus in den Lagerträger
0330.00.
MF-589
Abb. 36 Lagerträger, Außenring Zylinderrollenlager
3. Fetten Sie den Außenring des Zylinderrollenlagers 0327.00
von der Motorseite des Lagerträgers 0330.00.
Beachten Sie hierzu Kapitel
auf Seite 18.
der Montage
MF-585
Abb. 38 Zylinderrollenlager, Motorseite
7. Schieben Sie die Welle 0211.00 zusammen mit den Schräg-
kugellagern 0326.00 in den Lagerträger 0330.00.
MF-590
Abb. 40 Welle
9. Reinigen Sie den motorseitigen Lagerdeckel 0360.01.
10. Fetten Sie den Lagerdeckel 0360.01 auf der Innenseite
dünn ein.
11. Befestigen Sie den Lagerdeckel 0360.01. Verwenden Sie
dazu die Federringe 0394.05 und die Sechskantschrauben
0901.04.
Drehmoment: 10 Nm.
MF-385
Abb. 42 Lagerdeckel
Fettmengen für Wälzlager bei
2. Fetten Sie den Außenring des Zylinderrollenlagers 0327.00.
Beachten Sie hierzu Kapitel 6.4.3.
MF-383
Abb. 37 Zylinderrollenlager, Pumpenseite
4. Schieben Sie die Schrägkugellager 0326.00 in X-Anord-
nung auf die Welle 0211.00.
5. Montieren Sie den motorseitigen Abstandsring 0504.00 und
Sicherungsring 0932.02.
6. Fetten Sie die Schrägkugellager 0326.00, beachten Sie
hierzu Kapitel
Fettmengen für Wälzlager bei der Montage
auf Seite 18. Schieben Sie den Innenring des pumpenseiti-
gen Zylinderrollenlagers 0327.00 auf die Welle.
MF-570
Abb. 39 Schrägkugellager
8. Montieren Sie pumpenseitig den Abstandsring 0504.01 und
Sicherungsring 0932.00.
MF-777
Abb. 41 Lagerdeckel
12. Reinigen Sie den pumpenseitigen Lagerdeckel 0360.00.
13. Fetten Sie den Lagerdeckel 0360.00 auf der Innenseite
dünn ein.
14. Montieren Sie den Lagerdeckel 0360.00.Verwenden Sie
dazu die Federringe 0934.25 und Sechskantschrauben
0901.03
Drehmoment: 10 Nm.
MF-384
Abb. 43 Lagerdeckel
27
