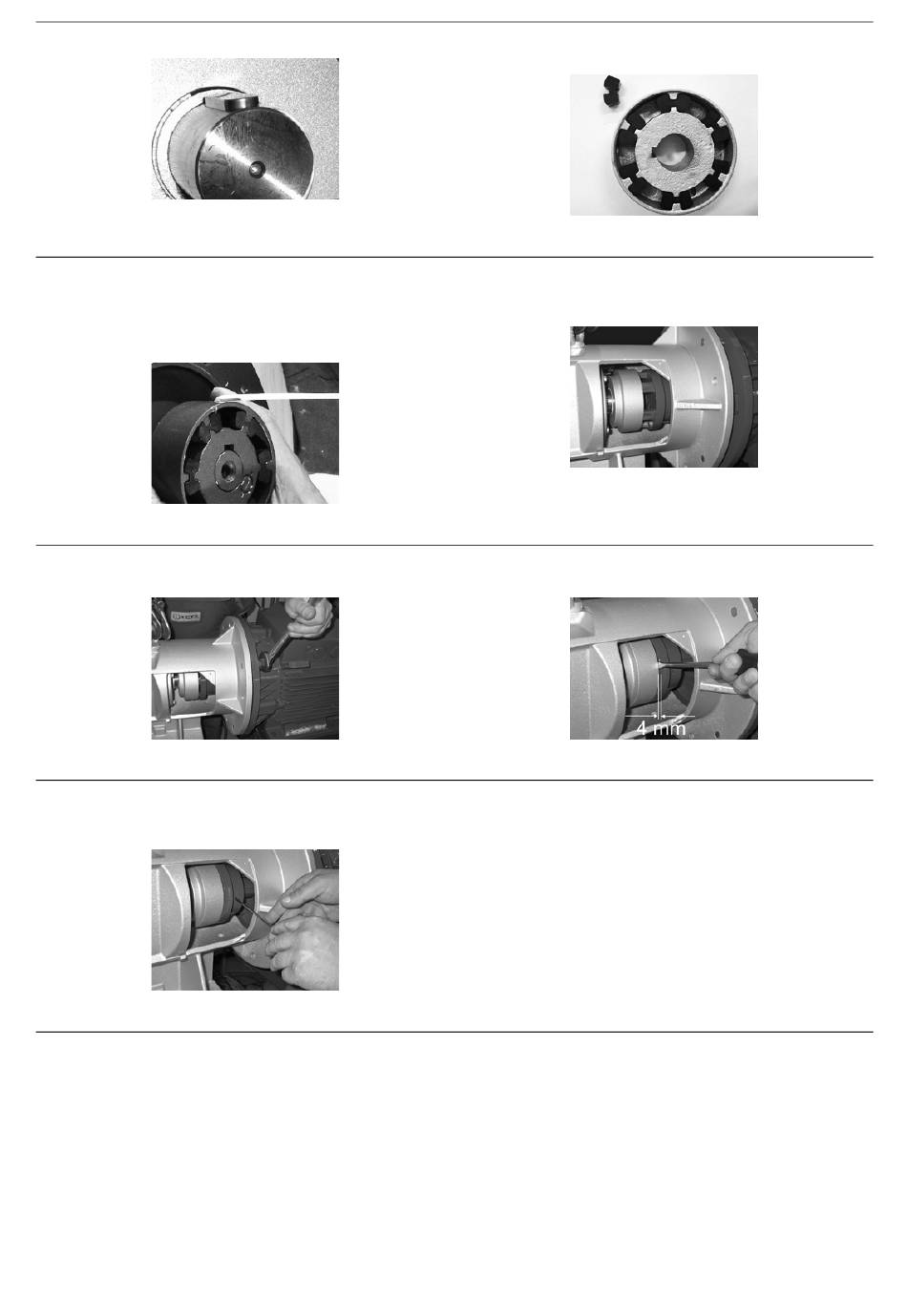

24. Legen Sie die Passfeder 0940.02 in die Motorwelle.
MF-961
Abb. 52 Passfeder
26. Schieben Sie die Kupplungshälfte 0840.01 auf die Motor-
welle und fixieren Sie diese mit dem Gewindestift 0904.01.
Achten Sie darauf, dass die Kupplungshälfte bündig mit der
Motorwelle abschließt.
Ziehen Sie den Gewindestift 0904.01 nur locker an.
MF-960
Abb. 54 Kupplungshälfte, motorseitig
28. Befestigen Sie Lagerträger 0330.00 und Motor 0801.00 mit
den Federringen 0934.06 und Sechskantmuttern 0920.09.
MF-567
Abb. 56 Lagerträger
30. Befestigen Sie die Kupplungshälfte 0840.01 mit dem
Gewindestift 0904.00.
Drehmoment M4: 3 Nm
MF-568
Abb. 58 Lagerträger
25. Überprüfen Sie den Kupplungspuffer 0867.02 auf Ver-
schleiß und erneuern Sie diese gegebenenfalls.
MF-959
Abb. 53 Kupplungspuffer
27. Verbinden Sie Motor 0801.00 und Lagerträger 0330.00.
Stecken Sie dazu die Kupplungshälften 0840.01 und
0840.00 ineinander.
MF-566
Abb. 55 Kupplung
29. Richten Sie die Kupplungshälfte 0840.01 aus. Zulässiger
Axialversatz der Kupplungshälften zueinander: 4 mm.
MF-569
Abb. 57 Axialversatz
29
