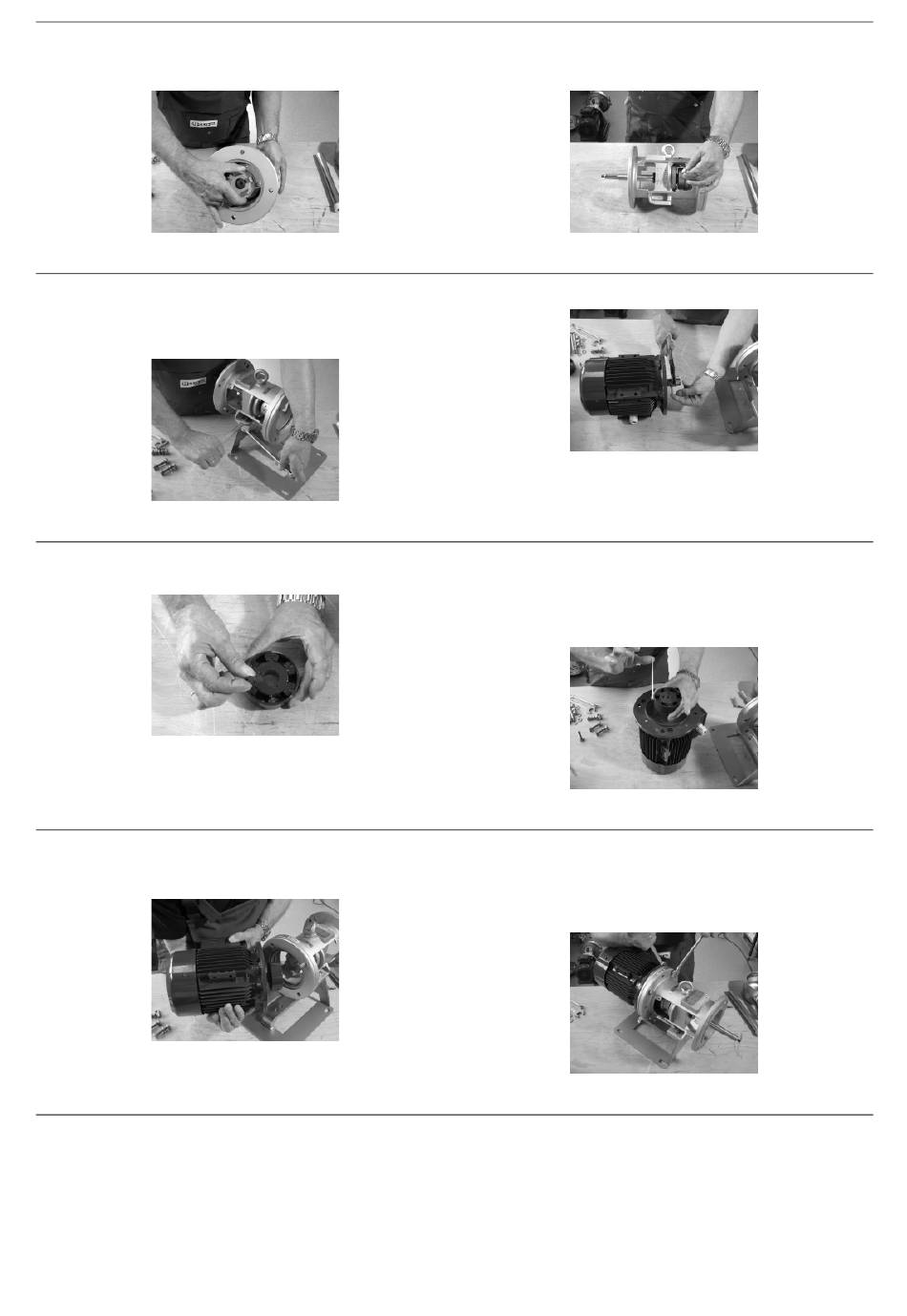

9. Schieben Sie die Kupplungshälfte 0840.00 auf die Welle
0211.00. Achten Sie darauf, dass die Kupplungshälfte
0840.00 bündig mit der Welle 0211.00 abschließt.
MF-362
Abb. 26 Kupplungshälfte, Lagerträger
11. Verbinden Sie den Lagerträger 0330.00 mit dem VA-Fuß
1
0180.00
.
Verwenden Sie dazu die Sechskantschrauben 0901.00,
Federringe 0934.02 und Sechskantmuttern 0920.02.
MF-687
Abb. 28 VA-Fuß
13. Überprüfen Sie die Kupplungspuffer 0867.02 auf Verschleiß
und erneuern Sie diese gegebenenfalls.
MF-427
Abb. 30 Kupplungspuffer
15. Verbinden Sie den Motor mit dem Lagerträger 0330.00.
Stecken Sie dazu die beiden Kupplungshälften 0840.00 und
0840.01 ineinander.
MF-686
Abb. 32 Verbinden der Kupplungshälften
10. Fixieren Sie die Kupplungshälfte 0840.00 mit dem Gewin-
destift 0904.00.
Drehmoment: 4 Nm
MF-363
Abb. 27 Gewindestift
12. Legen Sie die Passfeder 0940.01 in die Motorwelle.
MF-688
Abb. 29 Passfeder
14. Schieben Sie die Kupplungshälfte 0840.01 auf die Motor-
welle und fixieren Sie diese mit dem Gewindestift 0904.01.
Achten Sie darauf, dass die Kupplungshälfte 0840.01 bün-
dig mit der Motorwelle abschließt.
Ziehen Sie den Gewindestift 0904.01 nur locker an.
MF-689
Abb. 31 Kupplungshälfte, motorseitig
16. Verbinden Sie den Lagerträger 0330.00 und den Motor mit
den Sechskantschrauben 0902.06, den Federringen
0934.06 und den Sechskantmuttern 0920.09.
Drehmoment: M10 - 37 Nm
Drehmoment: M12 - 65 Nm
MF-690
Abb. 33 Montierter Lagerträger
25
