6.5.5 Kupplung und Motor

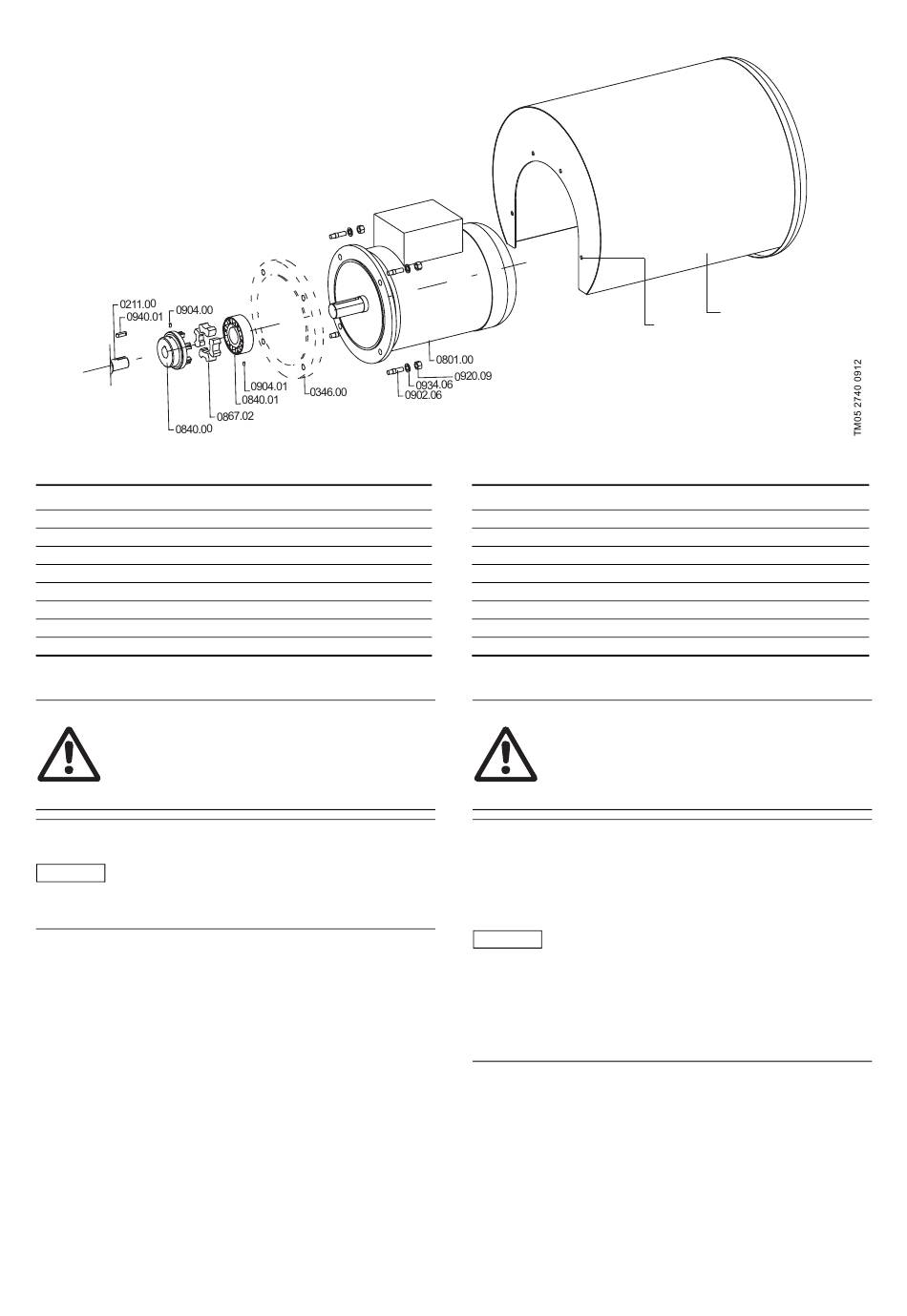

Abb. 17 Teileübersicht Kupplung und Motor
Stück Teile-Nr. Beschreibung
1 0211.00 Pumpenwelle
1 0346.00 Zwischenlaterne
4 0554.08 Unterlegscheibe
1 0680.00 Verkleidungshaube (SUPER-Ausführung)
1 0801.00 Motor
1 0840.00 Kupplung
1 0840.01 Kupplung
6 0867.02 Kupplungseinsatz

6.5.6 Hinweise zur Demontage

GEFAHR
Missachtung von Anweisungen!
▲ Tod, schwere Körperverletzung, Sachschaden.
► Vor den Wartungsarbeiten das Kapitel
heitshinweise für Wartungs,- Inspektions- und
Montagearbeiten
ACHTUNG
Wichtiger Hinweis!
▲ Sachschaden.
Achtung
► Zur Demontage Werkzeuge aus dem HILGE-
Montagekoffer verwenden. So demontieren Sie
die Pumpe ohne Beschädigungen und Kratzer.
Sicher-
lesen.
Stück Teile-Nr. Beschreibung
4 0902.06 Stiftschraube
1 0904.00 Gewindestift
1 0904.01 Gewindestift
4 0904.05 Gewindestift
4 0920.23 Sechskantmutter
4 0920.09 Sechskantmutter
4 0934.06 Federring
1 0940.01 Passfeder

6.5.7 Hinweise zur Montage

GEFAHR
Missachtung von Anweisungen!
▲ Tod, schwere Körperverletzung, Sachschaden.
► Vor den Wartungsarbeiten das Kapitel
heitshinweise für Wartungs,- Inspektions- und
Montagearbeiten
ACHTUNG
Wichtiger Hinweis!
▲ Sachschaden.
► Zur Montage Werkzeuge aus dem HILGE-Monta-
gekoffer verwenden.
► Grundsätzlich Runddichtungen in Originalabmes-
sungen einsetzen.
Achtung
► Bei der Nassteil-Montage keine mineralölhaltigen
Fette verwenden.
► Gleitringdichtungen immer komplett austau-
schen.
► Zum Anziehen der Laufradmutter 0922.00 einen
Schrauber oder eine Laufradmutter-Montagevor-
richtung verwenden.
0680.00
0554.08
0920.23
0904.05
Sicher-
lesen.
