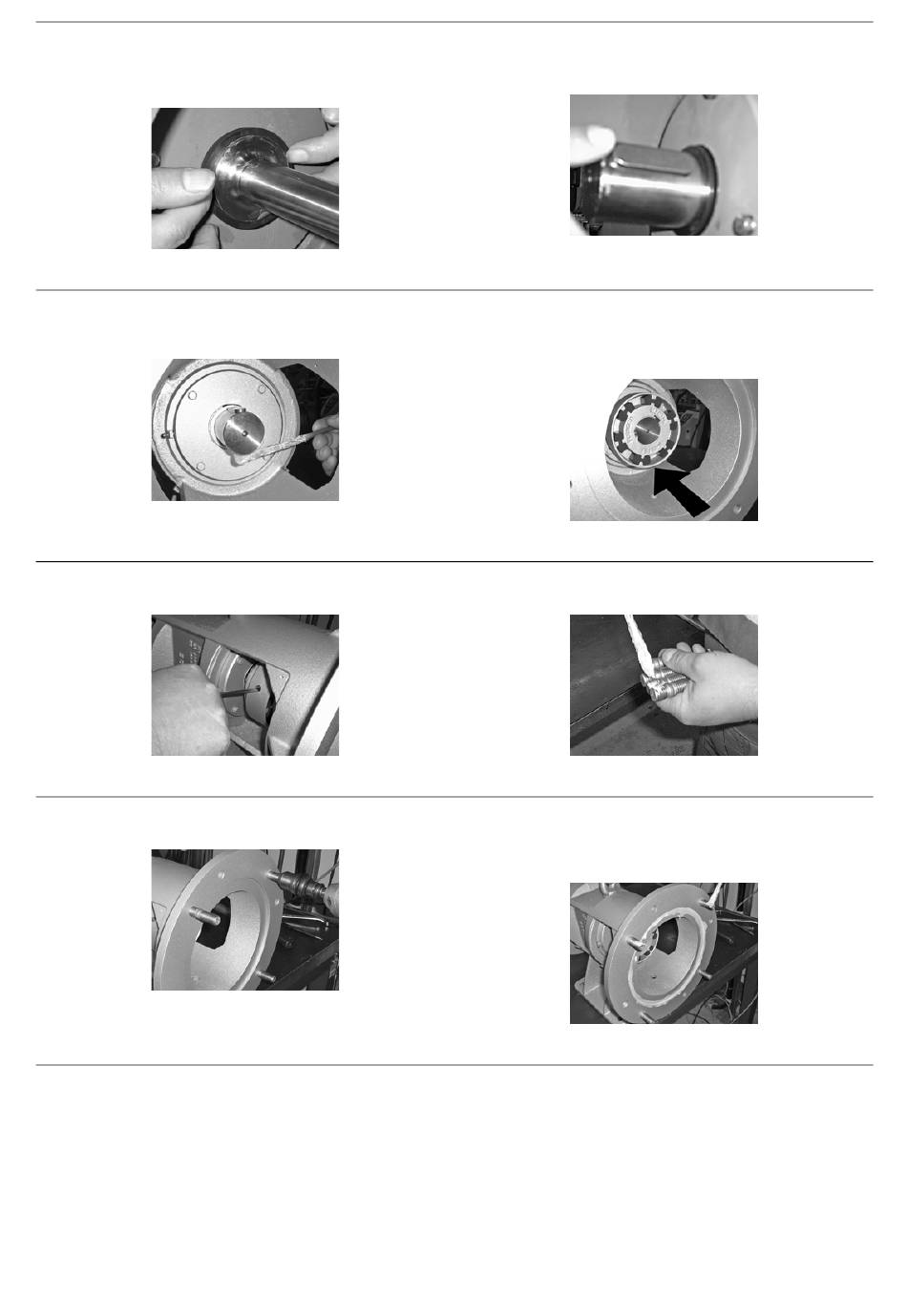

15. Schieben Sie die V-ringe 0507.02 und 0507.05 mit gefette-
ten Dichtlippen von beiden Seiten so auf die Welle 0211.00,
dass die Dichtlippen an den Lagerdeckeln 0360.00/01
anliegen.
MF-587
Abb. 44 V-Ringe
17. Fetten Sie den Kupplungssitz auf der Welle 0211.00 ein.
Verwenden Sie Klüberpaste UH1 96-402 aus dem HILGE
Montagekoffer.
MF-572
Abb. 46 Kupplungssitz
20. Schrauben Sie den Gewindestift 0904.01 ein.
Drehmoment: M4 - 3 Nm.
MF-563
Abb. 48 Gewindestift
22. Schrauben Sie die Stiftschrauben 0902.06 in den Lagerträ-
ger 0330.00 ein.
MF-552
Abb. 50 Lagerträger, Stiftschrauben
28
16. Setzen Sie die Passfeder 0940.01 in die Welle 0211.00 ein.
Keinen Hammer verwenden! Die Lager könnten beschädigt
werden.
MF-588
Abb. 45 Passfeder
18. Prüfen Sie die Kupplungseinsätze 0867.02 auf Verschleiß
und tauschen Sie sie aus, wenn erforderlich.
19. Schieben Sie die Kupplungshälfte 0840.00 so auf die Welle
0211.00 das sie bündig mit ihr abschließt.
MF-571
Abb. 47 Kupplungshälfte
21. Fetten Sie die Stiftschrauben 0902.06 ein. Verwenden Sie
Klüberpaste UH1 96-402 aus dem HILGE Montagekoffer.
MF-564
Abb. 49 Stiftschrauben
23. Fetten Sie die Kontaktflächen von Lagerträger 0330.00 und
Motor 0802.00 sowie die Stiftschrauben 0902.06 ein.
Verwenden Sie Klüberpaste UH1 96-402 aus dem HILGE
Montagekoffer.
MF-565
Abb. 51 Lagerträger und Stiftschrauben
