17. Richten Sie die Kupplungshäfte 0840.01 aus.
Zulässiger Axialversatz: 2-4 mm.
18. Befestigen Sie die Kupplungshälfte 0840.01 mit dem
Gewindestift 0904.00.
Drehmoment: 4 Nm
MF-691

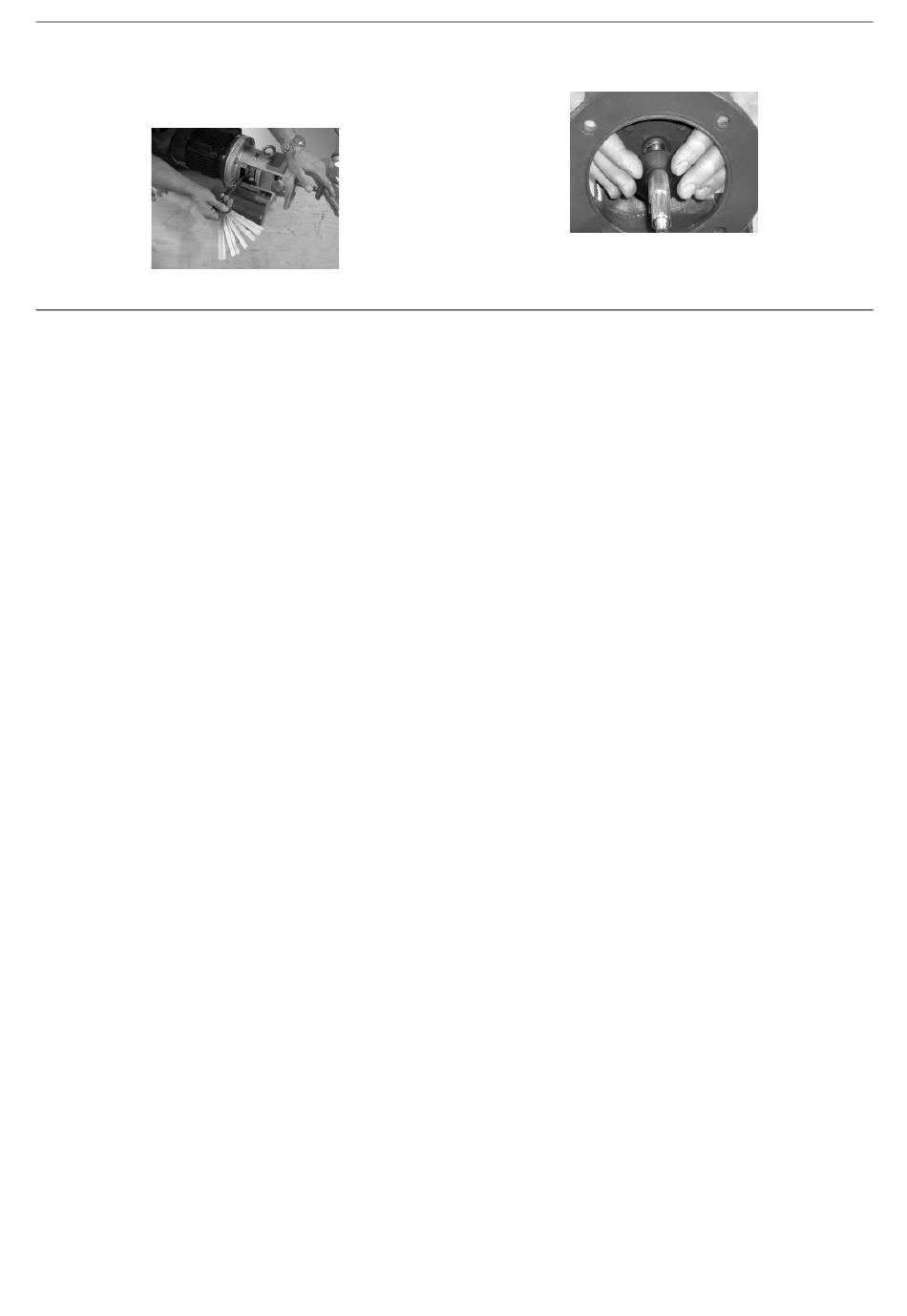

Abb. 34 Fühlerlehre
1.
Aufstellung kann variieren.
26
19. Schieben Sie den Spritzring 0507.00 auf die Welle 0211.00.
Achten Sie bei der weiteren Montage darauf, dass der
Spritzring nicht an den angrenzenden Bauteilen anläuft.
MF-421
Abb. 35 Spritzring
