Κεντρικός μετατροπέας, χωρίς μετασχηματιστή Οδηγίες λειτουργίας
Υλικές ζημιές από λανθασμένη σύνδεση!
Η λαθεμένη σύνδεση των κλώνων μπορεί να μειώσει τη λειτουργικότητα
του μετατροπέα ή να προκαλέσει βλάβες.
Ελέγξτε τη σωστή αντιστοίχηση των κλώνων με τις υποδοχές
|
σύμφωνα με το σχέδιο συνδεσμολογίας.
(4)
(5)
(1)

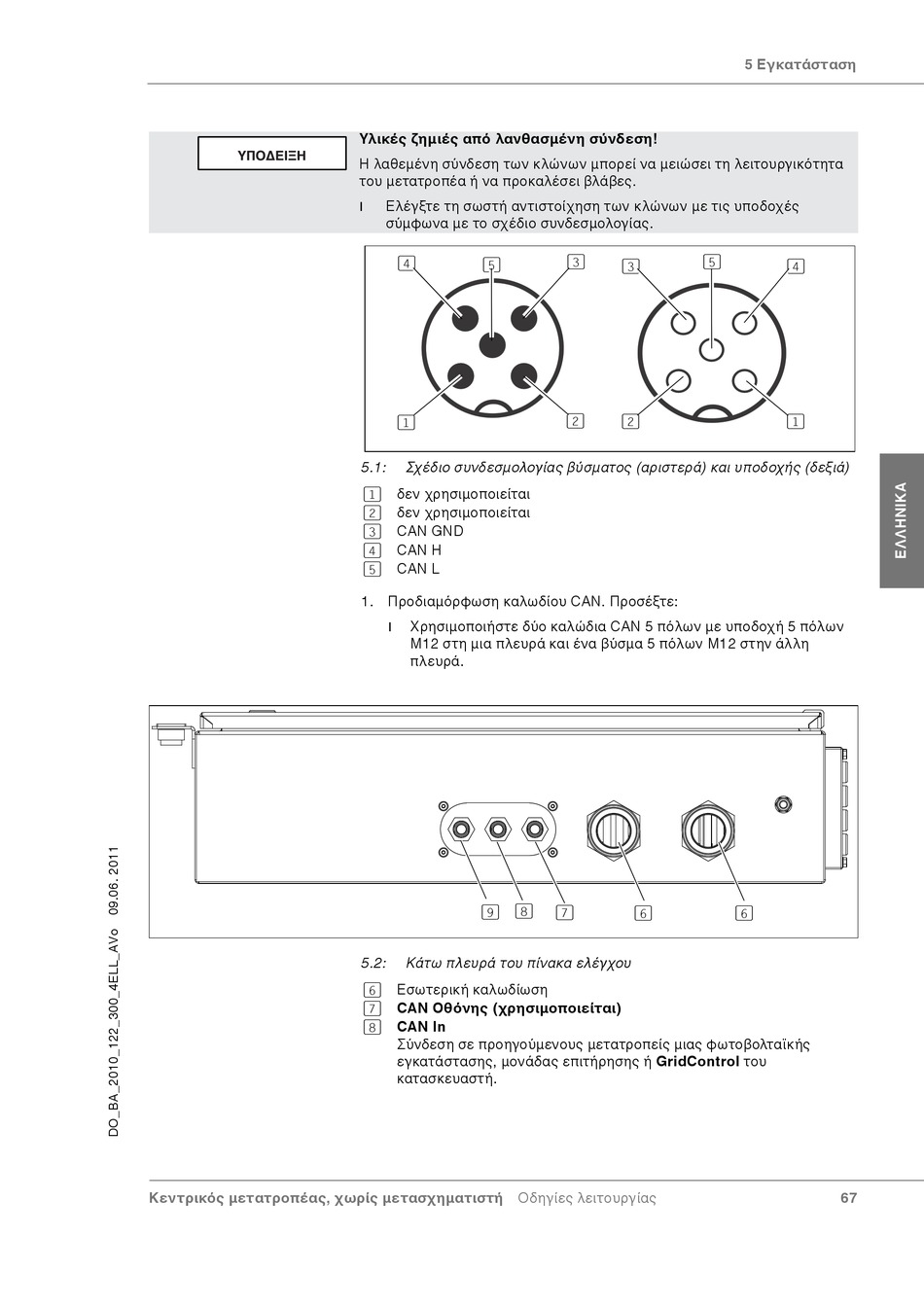

5.1: Σχέδιο συνδεσμολογίας βύσματος (αριστερά) και υποδοχής (δεξιά)
(1) δεν χρησιμοποιείται
(2) δεν χρησιμοποιείται
(3) CAN GND
(4) CAN H
(5) CAN L
1. Προδιαμόρφωση καλωδίου CAN. Προσέξτε:
Χρησιμοποιήστε δύο καλώδια CAN 5 πόλων με υποδοχή 5 πόλων
|
M12 στη μια πλευρά και ένα βύσμα 5 πόλων M12 στην άλλη
πλευρά.
(8)
(9)
5.2: Κάτω πλευρά του πίνακα ελέγχου
(6) Εσωτερική καλωδίωση
(7) CAN Οθόνης (χρησιμοποιείται)
(8) CAN In
Σύνδεση σε προηγούμενους μετατροπείς μιας φωτοβολταϊκής
εγκατάστασης, μονάδας επιτήρησης ή GridControl του
κατασκευαστή.
(5)
(3)
(3)
(2) (2)
(7) (6)
5 Εγκατάσταση
(4)
(1)
(6)
