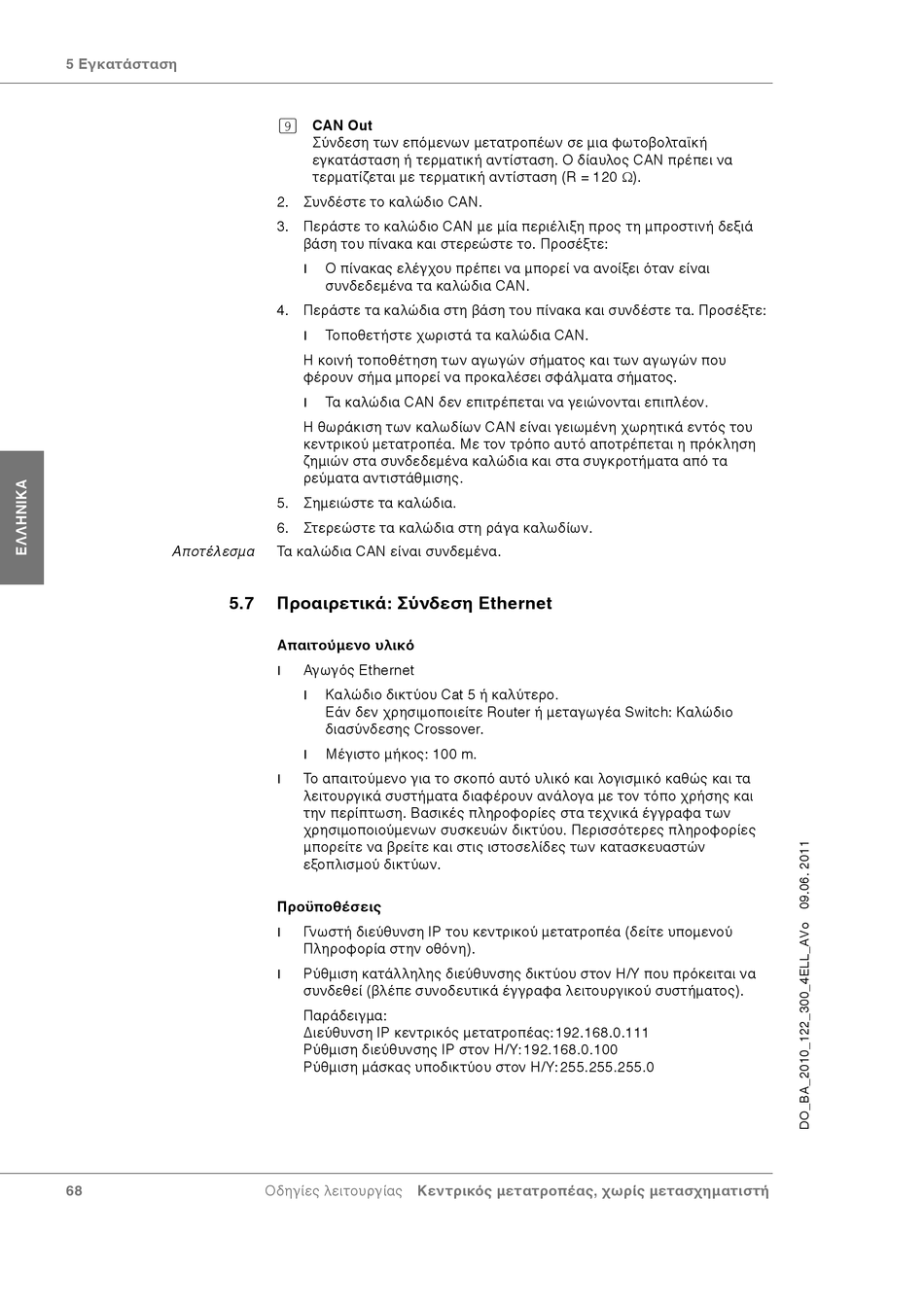

5 Εγκατάσταση
Αποτέλεσμα
5.7
68
(9) CAN Out
Σύνδεση των επόμενων μετατροπέων σε μια φωτοβολταϊκή
εγκατάσταση ή τερματική αντίσταση. Ο δίαυλος CAN πρέπει να
τερματίζεται με τερματική αντίσταση (R = 120 Ω).
2. Συνδέστε το καλώδιο CAN.
3. Περάστε το καλώδιο CAN με μία περιέλιξη προς τη μπροστινή δεξιά
βάση του πίνακα και στερεώστε το. Προσέξτε:
Ο πίνακας ελέγχου πρέπει να μπορεί να ανοίξει όταν είναι
|
συνδεδεμένα τα καλώδια CAN.
4. Περάστε τα καλώδια στη βάση του πίνακα και συνδέστε τα. Προσέξτε:
Τοποθετήστε χωριστά τα καλώδια CAN.
|
Η κοινή τοποθέτηση των αγωγών σήματος και των αγωγών που
φέρουν σήμα μπορεί να προκαλέσει σφάλματα σήματος.
Τα καλώδια CAN δεν επιτρέπεται να γειώνονται επιπλέον.
|
Η θωράκιση των καλωδίων CAN είναι γειωμένη χωρητικά εντός του
κεντρικού μετατροπέα. Με τον τρόπο αυτό αποτρέπεται η πρόκληση
ζημιών στα συνδεδεμένα καλώδια και στα συγκροτήματα από τα
ρεύματα αντιστάθμισης.
5. Σημειώστε τα καλώδια.
6. Στερεώστε τα καλώδια στη ράγα καλωδίων.
Τα καλώδια CAN είναι συνδεμένα.
Προαιρετικά: Σύνδεση Ethernet
Απαιτούμενο υλικό
Αγωγός Ethernet
|
Καλώδιο δικτύου Cat 5 ή καλύτερο.
|
Εάν δεν χρησιμοποιείτε Router ή μεταγωγέα Switch: Καλώδιο
διασύνδεσης Crossover.
Μέγιστο μήκος: 100 m.
|
Το απαιτούμενο για το σκοπό αυτό υλικό και λογισμικό καθώς και τα
|
λειτουργικά συστήματα διαφέρουν ανάλογα με τον τόπο χρήσης και
την περίπτωση. Βασικές πληροφορίες στα τεχνικά έγγραφα των
χρησιμοποιούμενων συσκευών δικτύου. Περισσότερες πληροφορίες
μπορείτε να βρείτε και στις ιστοσελίδες των κατασκευαστών
εξοπλισμού δικτύων.
Προϋποθέσεις
Γνωστή διεύθυνση IP του κεντρικού μετατροπέα (δείτε υπομενού
|
Πληροφορία στην οθόνη).
Ρύθμιση κατάλληλης διεύθυνσης δικτύου στον Η/Υ που πρόκειται να
|
συνδεθεί (βλέπε συνοδευτικά έγγραφα λειτουργικού συστήματος).
Παράδειγμα:
Διεύθυνση IP κεντρικός μετατροπέας:192.168.0.111
Ρύθμιση διεύθυνσης IP στον Η/Υ:192.168.0.100
Ρύθμιση μάσκας υποδικτύου στον Η/Υ:255.255.255.0
Οδηγίες λειτουργίας Κεντρικός μετατροπέας, χωρίς μετασχηματιστή
