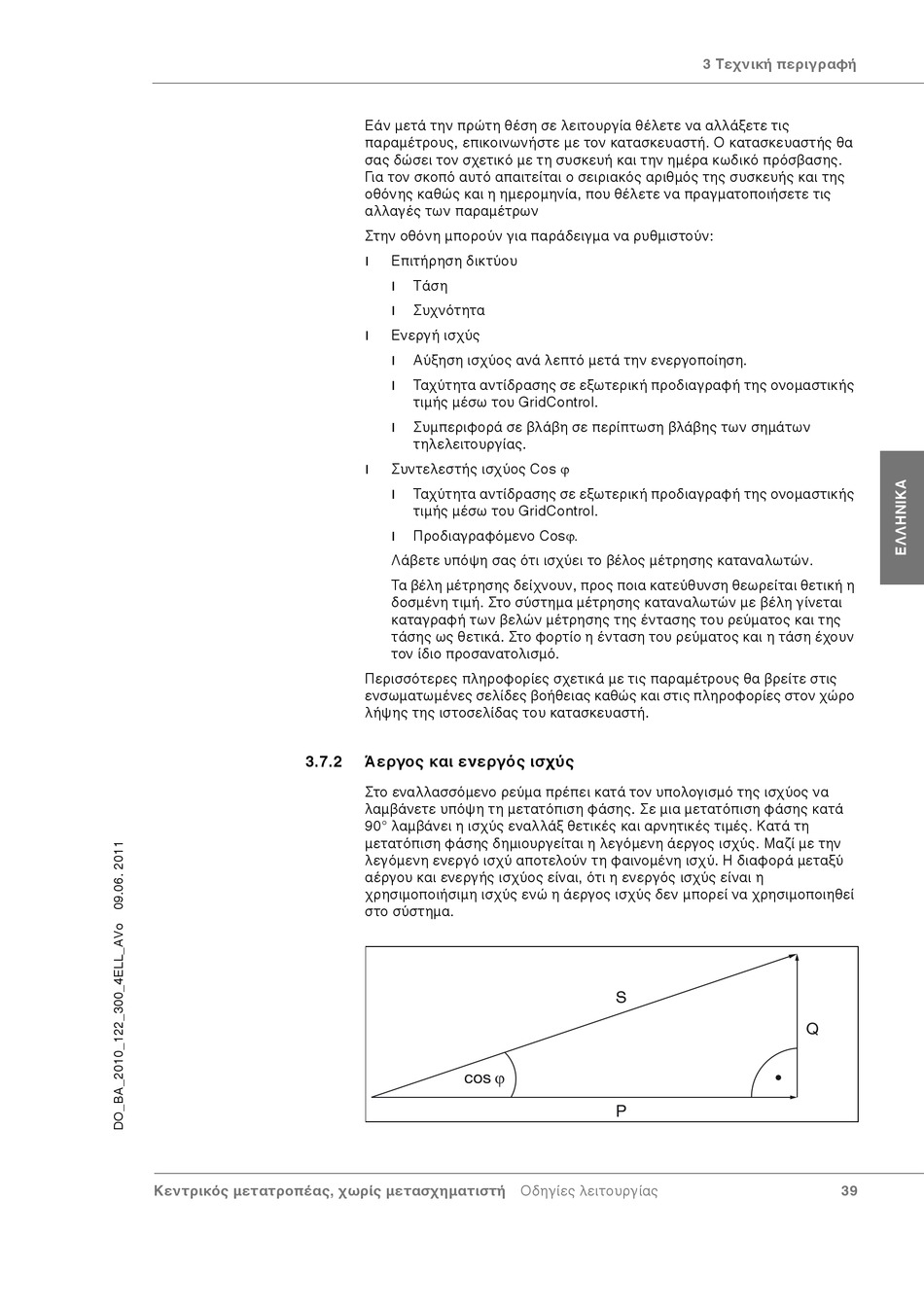

Άεργος Και Ενεργός Ισχύς - Voltwerk VC 200 Betriebsanleitung

3.7.2
Κεντρικός μετατροπέας, χωρίς μετασχηματιστή Οδηγίες λειτουργίας
Εάν μετά την πρώτη θέση σε λειτουργία θέλετε να αλλάξετε τις
παραμέτρους, επικοινωνήστε με τον κατασκευαστή. Ο κατασκευαστής θα
σας δώσει τον σχετικό με τη συσκευή και την ημέρα κωδικό πρόσβασης.
Για τον σκοπό αυτό απαιτείται ο σειριακός αριθμός της συσκευής και της
οθόνης καθώς και η ημερομηνία, που θέλετε να πραγματοποιήσετε τις
αλλαγές των παραμέτρων
Στην οθόνη μπορούν για παράδειγμα να ρυθμιστούν:
Επιτήρηση δικτύου
|
Τάση
|
Συχνότητα
|
Ενεργή ισχύς
|
Αύξηση ισχύος ανά λεπτό μετά την ενεργοποίηση.
|
Ταχύτητα αντίδρασης σε εξωτερική προδιαγραφή της ονομαστικής
|
τιμής μέσω του GridControl.
Συμπεριφορά σε βλάβη σε περίπτωση βλάβης των σημάτων
|
τηλελειτουργίας.
Συντελεστής ισχύος Cos ϕ
|
Ταχύτητα αντίδρασης σε εξωτερική προδιαγραφή της ονομαστικής
|
τιμής μέσω του GridControl.
Προδιαγραφόμενο Cosϕ.
|
Λάβετε υπόψη σας ότι ισχύει το βέλος μέτρησης καταναλωτών.
Τα βέλη μέτρησης δείχνουν, προς ποια κατεύθυνση θεωρείται θετική η
δοσμένη τιμή. Στο σύστημα μέτρησης καταναλωτών με βέλη γίνεται
καταγραφή των βελών μέτρησης της έντασης του ρεύματος και της
τάσης ως θετικά. Στο φορτίο η ένταση του ρεύματος και η τάση έχουν
τον ίδιο προσανατολισμό.
Περισσότερες πληροφορίες σχετικά με τις παραμέτρους θα βρείτε στις
ενσωματωμένες σελίδες βοήθειας καθώς και στις πληροφορίες στον χώρο
λήψης της ιστοσελίδας του κατασκευαστή.
Άεργος και ενεργός ισχύς
Στο εναλλασσόμενο ρεύμα πρέπει κατά τον υπολογισμό της ισχύος να
λαμβάνετε υπόψη τη μετατόπιση φάσης. Σε μια μετατόπιση φάσης κατά
90° λαμβάνει η ισχύς εναλλάξ θετικές και αρνητικές τιμές. Κατά τη
μετατόπιση φάσης δημιουργείται η λεγόμενη άεργος ισχύς. Μαζί με την
λεγόμενη ενεργό ισχύ αποτελούν τη φαινομένη ισχύ. Η διαφορά μεταξύ
αέργου και ενεργής ισχύος είναι, ότι η ενεργός ισχύς είναι η
χρησιμοποιήσιμη ισχύς ενώ η άεργος ισχύς δεν μπορεί να χρησιμοποιηθεί
στο σύστημα.
cos ϕ
3 Τεχνική περιγραφή
S
P
Q
39
