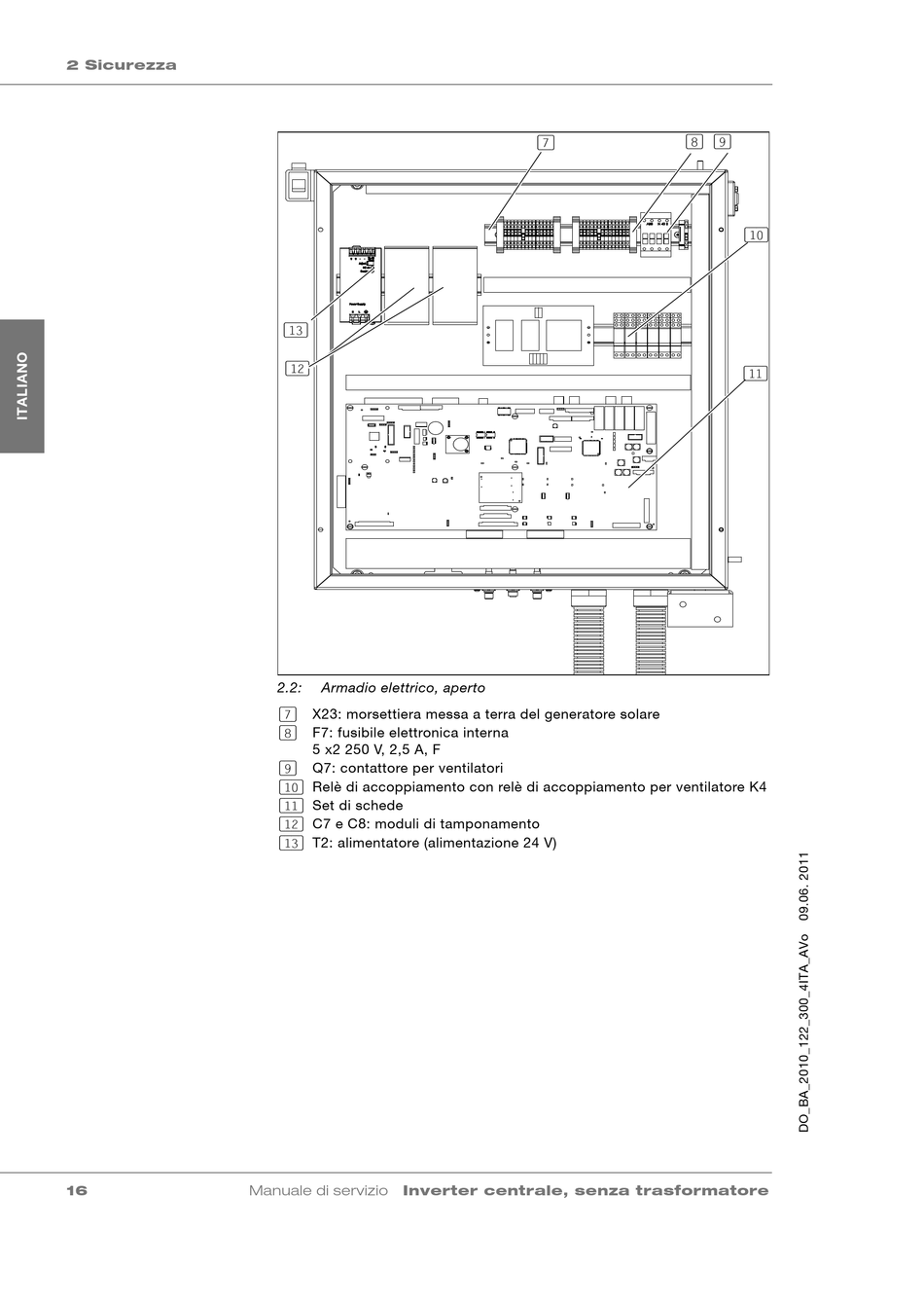

2.2: Armadio elettrico, aperto
(7) X23: morsettiera messa a terra del generatore solare
(8) F7: fusibile elettronica interna
5 x2 250 V, 2,5 A, F
(9) Q7: contattore per ventilatori
(10) Relè di accoppiamento con relè di accoppiamento per ventilatore K4
(11) Set di schede
(12) C7 e C8: moduli di tamponamento
(13) T2: alimentatore (alimentazione 24 V)
