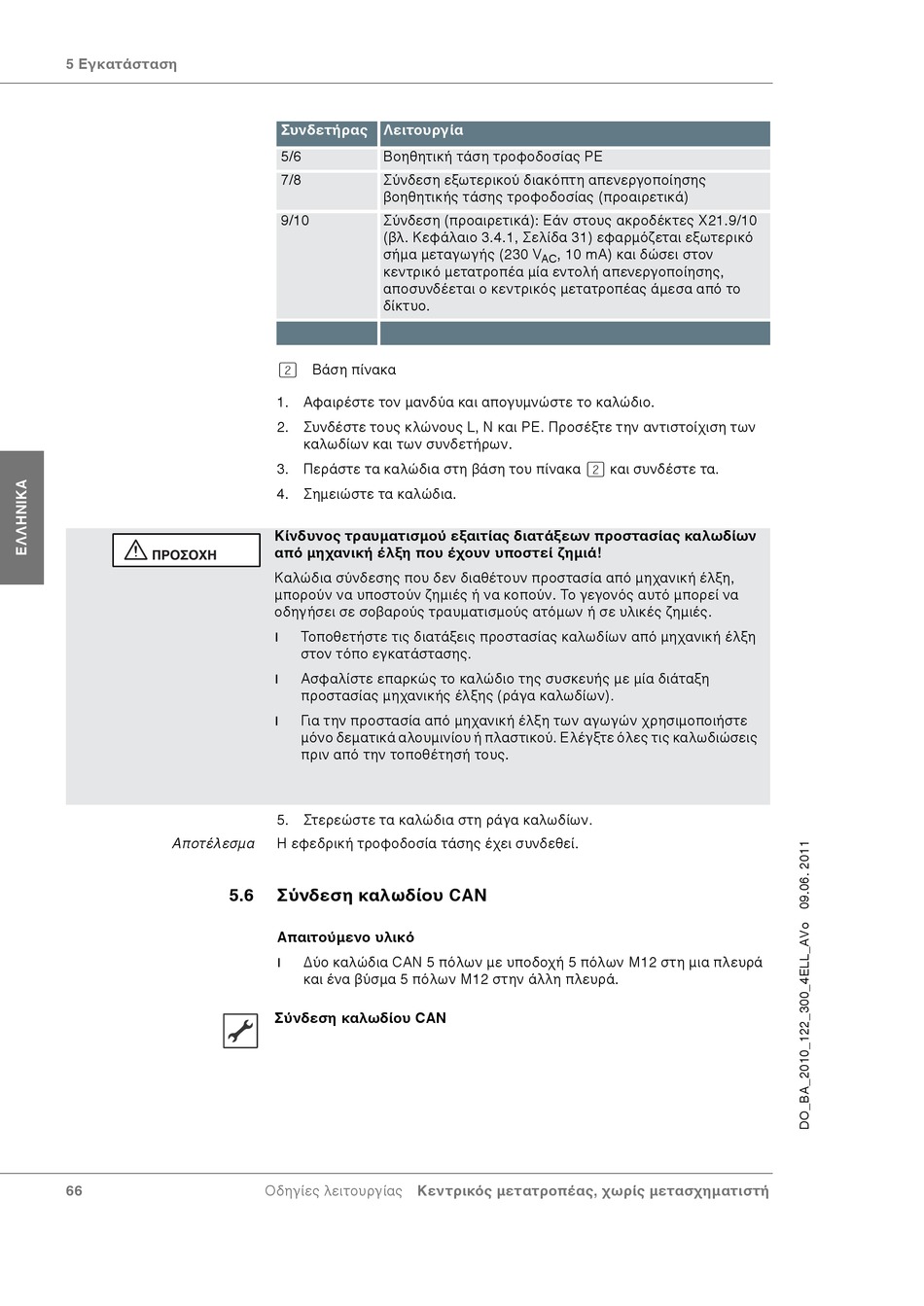

5 Εγκατάσταση
Αποτέλεσμα
5.6
66
Συνδετήρας Λειτουργία
5/6 Βοηθητική τάση τροφοδοσίας PE
7/8 Σύνδεση εξωτερικού διακόπτη απενεργοποίησης
βοηθητικής τάσης τροφοδοσίας (προαιρετικά)
9/10 Σύνδεση (προαιρετικά): Εάν στους ακροδέκτες X21.9/10
(βλ. Κεφάλαιο 3.4.1, Σελίδα 31) εφαρμόζεται εξωτερικό
σήμα μεταγωγής (230 V
κεντρικό μετατροπέα μία εντολή απενεργοποίησης,
αποσυνδέεται ο κεντρικός μετατροπέας άμεσα από το
δίκτυο.
(2) Βάση πίνακα
1. Αφαιρέστε τον μανδύα και απογυμνώστε το καλώδιο.
2. Συνδέστε τους κλώνους L, N και PE. Προσέξτε την αντιστοίχιση των
καλωδίων και των συνδετήρων.
3. Περάστε τα καλώδια στη βάση του πίνακα (2) και συνδέστε τα.
4. Σημειώστε τα καλώδια.
Κίνδυνος τραυματισμού εξαιτίας διατάξεων προστασίας καλωδίων
από μηχανική έλξη που έχουν υποστεί ζημιά!
Καλώδια σύνδεσης που δεν διαθέτουν προστασία από μηχανική έλξη,
μπορούν να υποστούν ζημιές ή να κοπούν. Το γεγονός αυτό μπορεί να
οδηγήσει σε σοβαρούς τραυματισμούς ατόμων ή σε υλικές ζημιές.
Τοποθετήστε τις διατάξεις προστασίας καλωδίων από μηχανική έλξη
|
στον τόπο εγκατάστασης.
Ασφαλίστε επαρκώς το καλώδιο της συσκευής με μία διάταξη
|
προστασίας μηχανικής έλξης (ράγα καλωδίων).
Για την προστασία από μηχανική έλξη των αγωγών χρησιμοποιήστε
|
μόνο δεματικά αλουμινίου ή πλαστικού. Ελέγξτε όλες τις καλωδιώσεις
πριν από την τοποθέτησή τους.
5. Στερεώστε τα καλώδια στη ράγα καλωδίων.
Η εφεδρική τροφοδοσία τάσης έχει συνδεθεί.
Σύνδεση καλωδίου CAN
Απαιτούμενο υλικό
Δύο καλώδια CAN 5 πόλων με υποδοχή 5 πόλων M12 στη μια πλευρά
|
και ένα βύσμα 5 πόλων M12 στην άλλη πλευρά.
Σύνδεση καλωδίου CAN
Οδηγίες λειτουργίας Κεντρικός μετατροπέας, χωρίς μετασχηματιστή
,
10 mA) και δώσει στον
AC
