Κεντρικός μετατροπέας, χωρίς μετασχηματιστή Οδηγίες λειτουργίας
(6) X21: Ράγα σύνδεσης βοηθητικής τάσης τροφοδοσίας
(13)
(12)

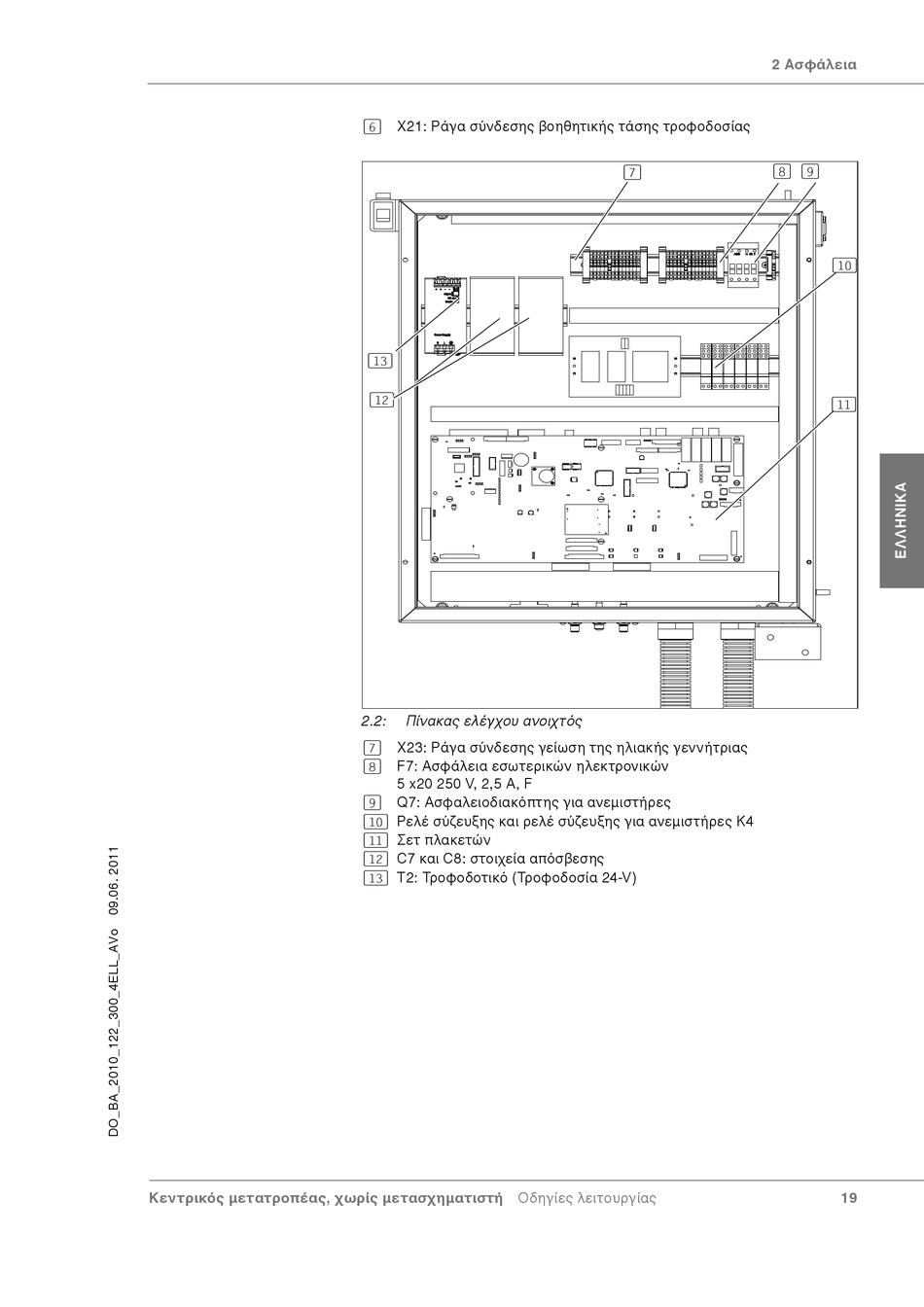

2.2: Πίνακας ελέγχου ανοιχτός
(7) X23: Ράγα σύνδεσης γείωση της ηλιακής γεννήτριας
(8) F7: Ασφάλεια εσωτερικών ηλεκτρονικών
5 x20 250 V, 2,5 A, F
(9) Q7: Ασφαλειοδιακόπτης για ανεμιστήρες
(10) Ρελέ σύζευξης και ρελέ σύζευξης για ανεμιστήρες K4
(11) Σετ πλακετών
(12) C7 και C8: στοιχεία απόσβεσης
(13) T2: Τροφοδοτικό (Τροφοδοσία 24-V)
2 Ασφάλεια
(8) (9)
(7)
(10)
(11)
19
