3 Description technique
(15)
(14)
(13)
(12)
28
(16)
(11)

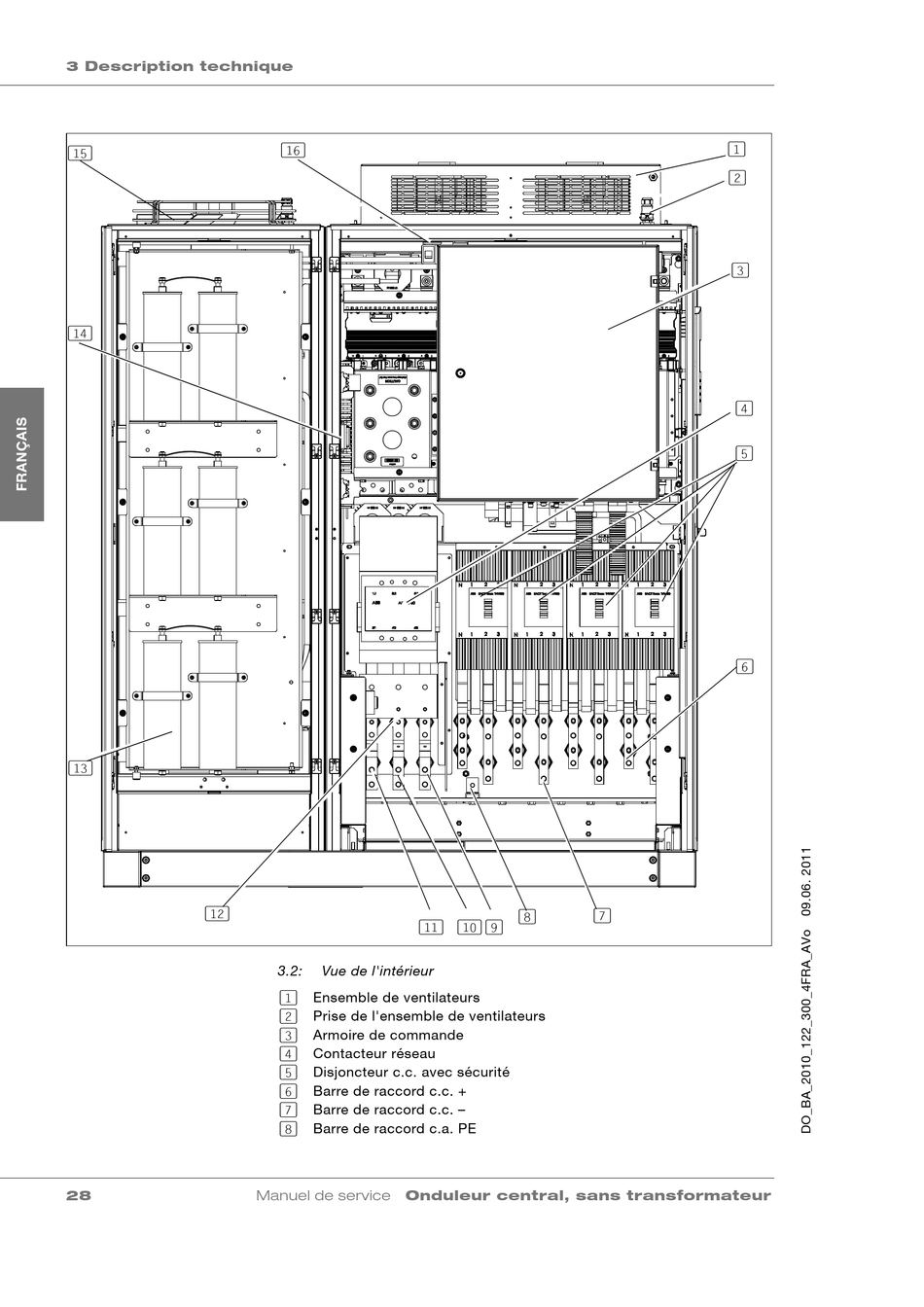

3.2: Vue de l'intérieur
(1) Ensemble de ventilateurs
(2) Prise de l'ensemble de ventilateurs
(3) Armoire de commande
(4) Contacteur réseau
(5) Disjoncteur c.c. avec sécurité
(6) Barre de raccord c.c. +
(7) Barre de raccord c.c. –
(8) Barre de raccord c.a. PE
Manuel de service Onduleur central, sans transformateur
(7)
(8)
(10) (9)
(1)
(2)
(3)
(4)
(5)
(6)
