3 Descripción técnica
(15)
(14)
(13)
(12)
28 Instrucciones de servicio
(16)
(11)

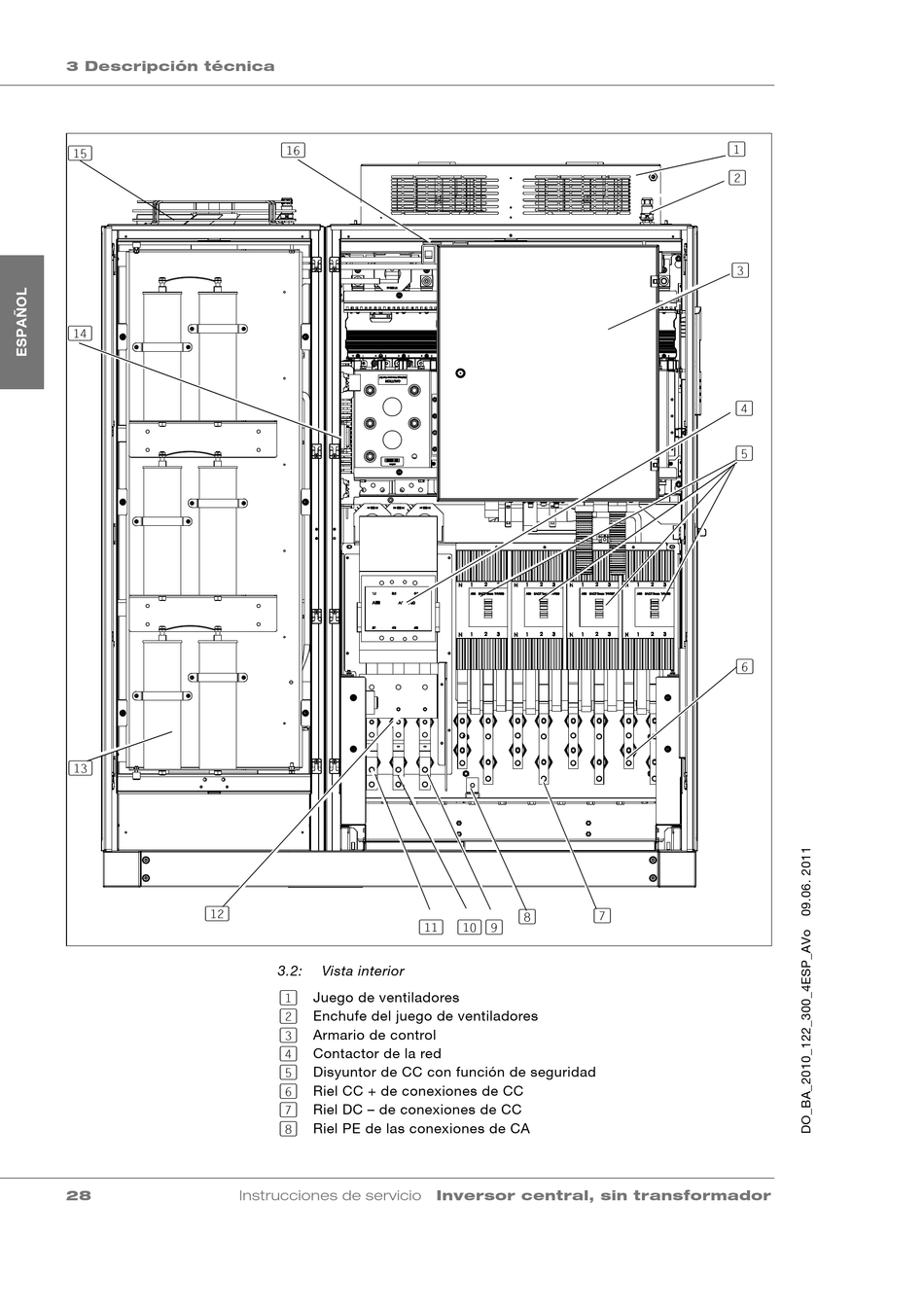

3.2: Vista interior
(1) Juego de ventiladores
(2) Enchufe del juego de ventiladores
(3) Armario de control
(4) Contactor de la red
(5) Disyuntor de CC con función de seguridad
(6) Riel CC + de conexiones de CC
(7) Riel DC – de conexiones de CC
(8) Riel PE de las conexiones de CA
Inversor central, sin transformador
(7)
(8)
(10) (9)
(1)
(2)
(3)
(4)
(5)
(6)
