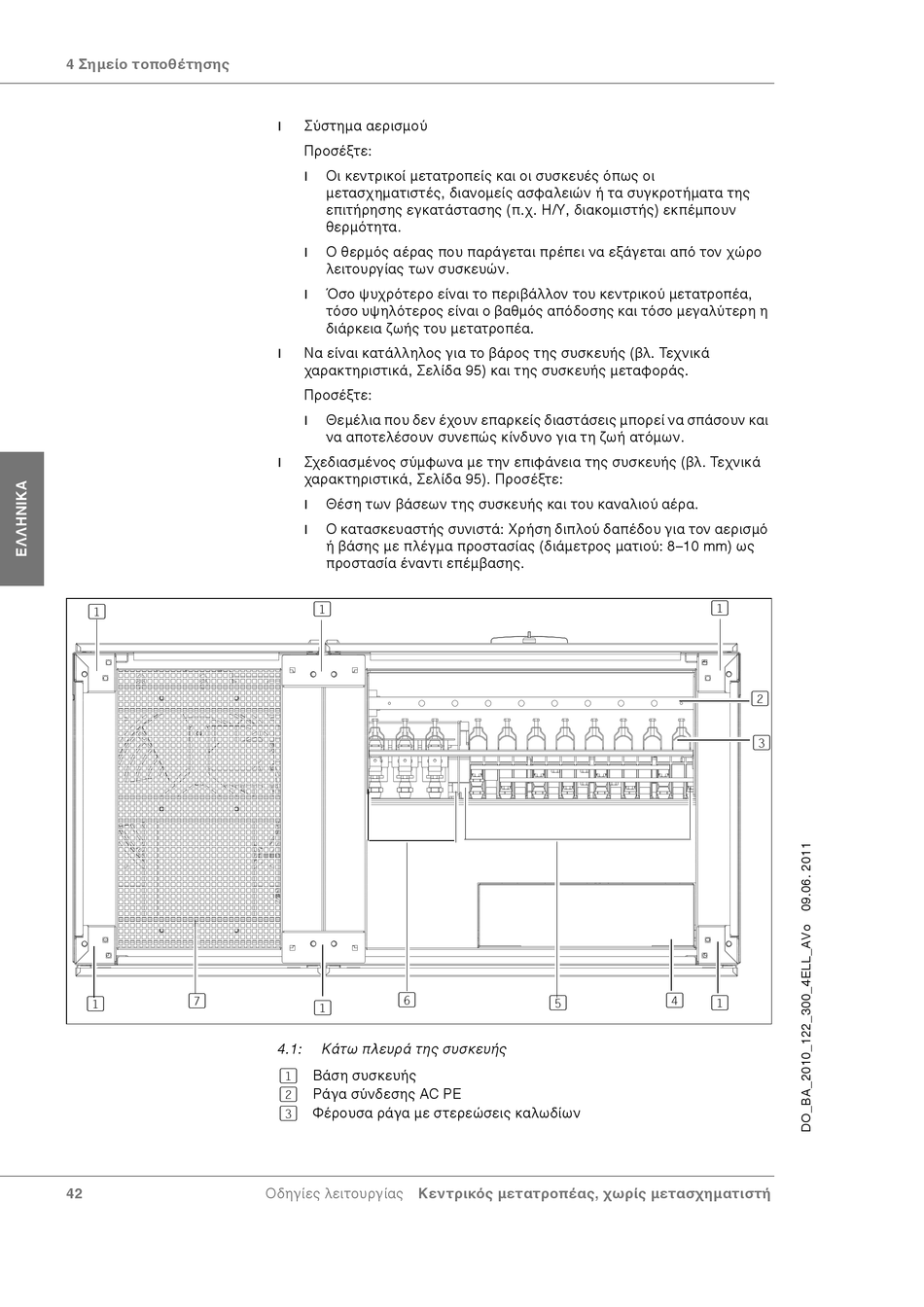

Voltwerk VC 200 Betriebsanleitung Seite 500

4 Σημείο τοποθέτησης
(1)
(7)
(1)
42
Σύστημα αερισμού
|
Προσέξτε:
Οι κεντρικοί μετατροπείς και οι συσκευές όπως οι
|
μετασχηματιστές, διανομείς ασφαλειών ή τα συγκροτήματα της
επιτήρησης εγκατάστασης (π.χ. Η/Υ, διακομιστής) εκπέμπουν
θερμότητα.
Ο θερμός αέρας που παράγεται πρέπει να εξάγεται από τον χώρο
|
λειτουργίας των συσκευών.
Όσο ψυχρότερο είναι το περιβάλλον του κεντρικού μετατροπέα,
|
τόσο υψηλότερος είναι ο βαθμός απόδοσης και τόσο μεγαλύτερη η
διάρκεια ζωής του μετατροπέα.
Να είναι κατάλληλος για το βάρος της συσκευής (βλ. Τεχνικά
|
χαρακτηριστικά, Σελίδα 95) και της συσκευής μεταφοράς.
Προσέξτε:
Θεμέλια που δεν έχουν επαρκείς διαστάσεις μπορεί να σπάσουν και
|
να αποτελέσουν συνεπώς κίνδυνο για τη ζωή ατόμων.
Σχεδιασμένος σύμφωνα με την επιφάνεια της συσκευής (βλ. Τεχνικά
|
χαρακτηριστικά, Σελίδα 95). Προσέξτε:
Θέση των βάσεων της συσκευής και του καναλιού αέρα.
|
Ο κατασκευαστής συνιστά: Χρήση διπλού δαπέδου για τον αερισμό
|
ή βάσης με πλέγμα προστασίας (διάμετρος ματιού: 8–10 mm) ως
προστασία έναντι επέμβασης.
(1)
(6)
(1)
4.1: Κάτω πλευρά της συσκευής
(1) Βάση συσκευής
(2) Ράγα σύνδεσης AC PE
(3) Φέρουσα ράγα με στερεώσεις καλωδίων
Οδηγίες λειτουργίας Κεντρικός μετατροπέας, χωρίς μετασχηματιστή
(1)
(4)
(5) (1)
(2)
(3)
