2 Ασφάλεια
2.7
2.7.1
18

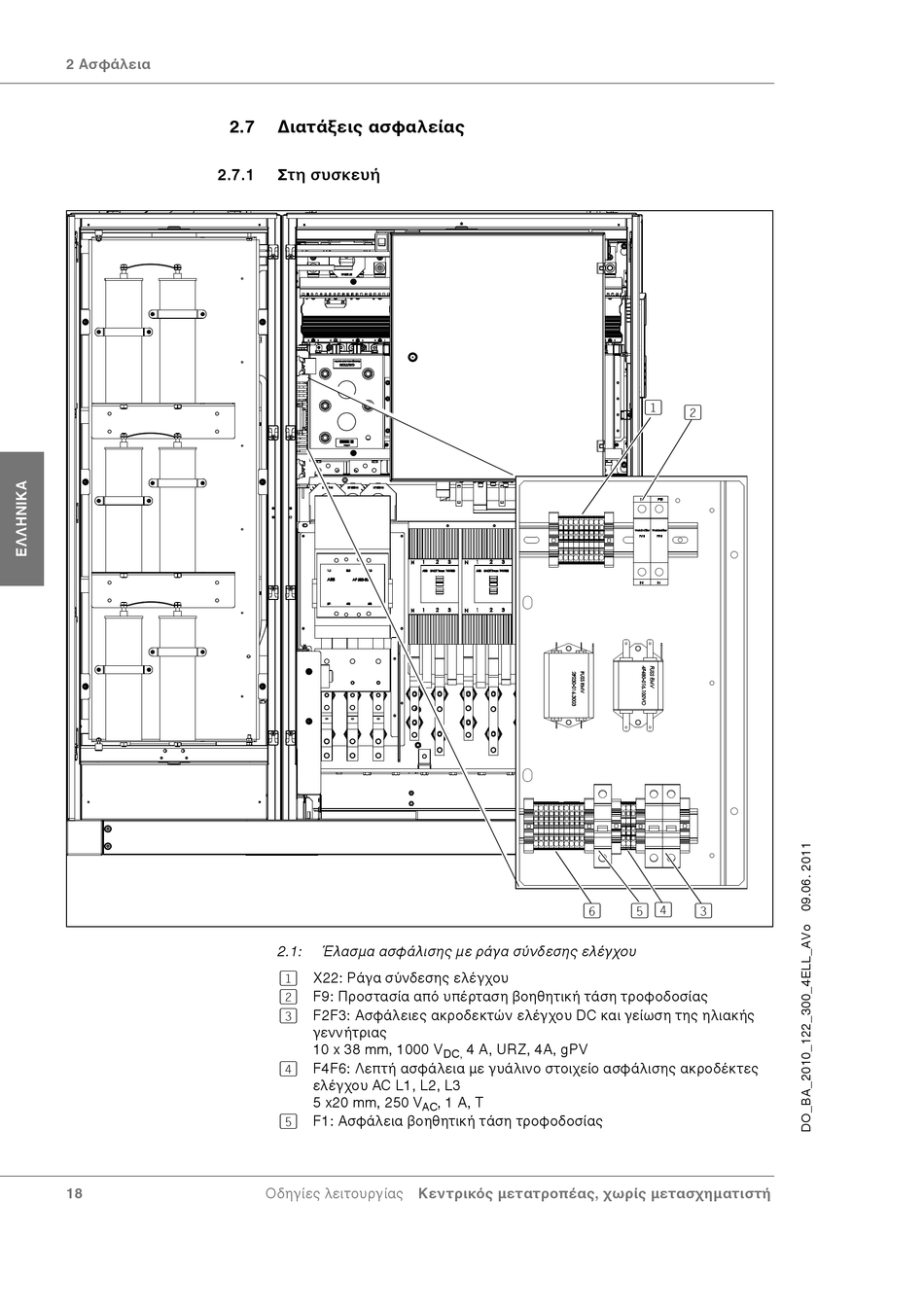

Διατάξεις ασφαλείας
Στη συσκευή
2.1:
Έλασμα ασφάλισης με ράγα σύνδεσης ελέγχου
(1) X22: Ράγα σύνδεσης ελέγχου
(2) F9: Προστασία από υπέρταση βοηθητική τάση τροφοδοσίας
(3) F2F3: Ασφάλειες ακροδεκτών ελέγχου DC και γείωση της ηλιακής
γεννήτριας
10 x 38 mm, 1000 V
(4) F4F6: Λεπτή ασφάλεια με γυάλινο στοιχείο ασφάλισης ακροδέκτες
ελέγχου AC L1, L2, L3
5 x20 mm, 250 V
, 1 A, T
AC
(5) F1: Ασφάλεια βοηθητική τάση τροφοδοσίας
Οδηγίες λειτουργίας
Κεντρικός μετατροπέας, χωρίς μετασχηματιστή
(6)
4 A, URZ, 4A, gPV
DC,
(1)
(2)
(4)
(5)
(3)
