3 Technische Beschreibung
(15)
(14)
(13)
(12)
26 Betriebsanleitung
(16)
(11)

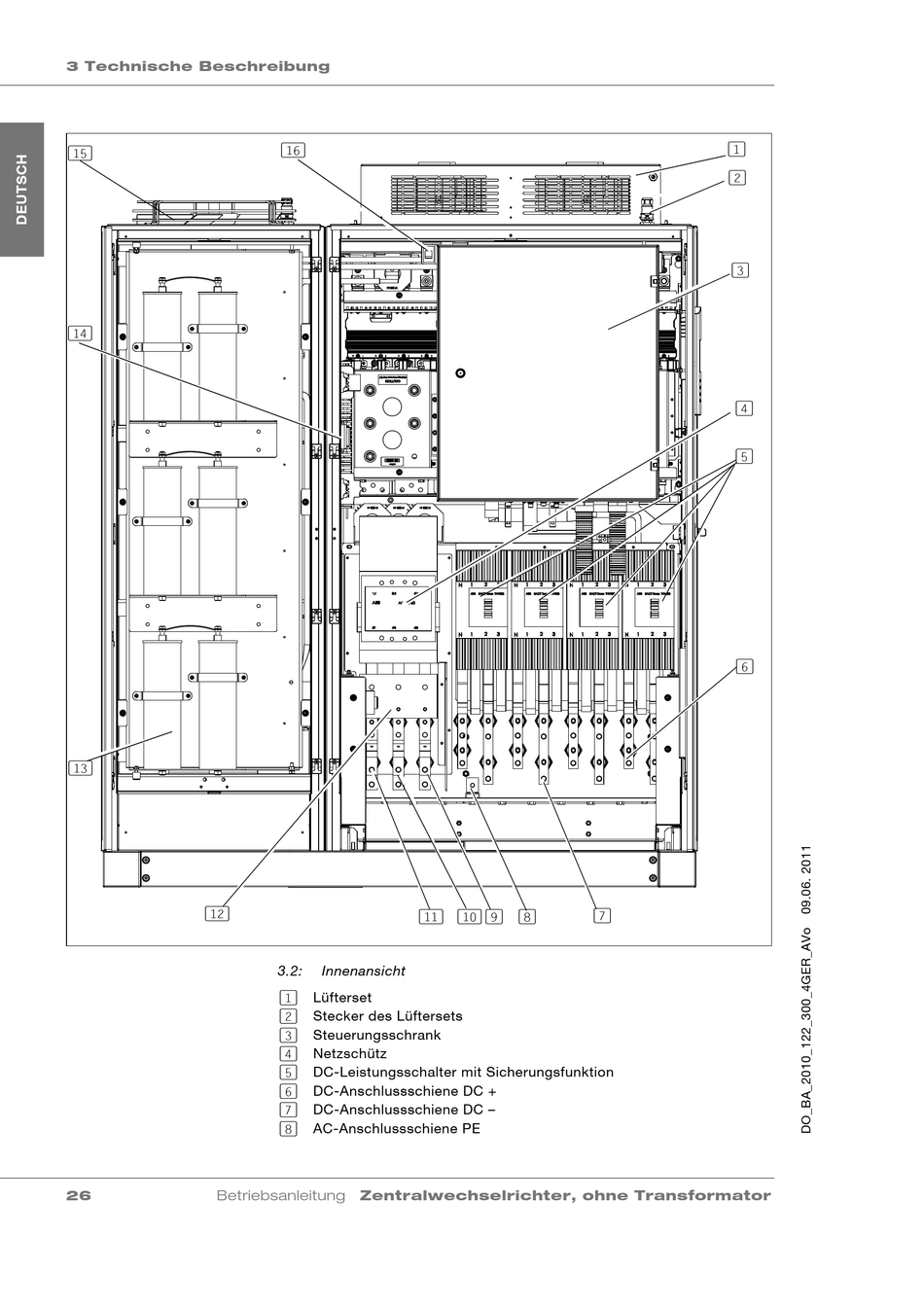

3.2: Innenansicht
(1) Lüfterset
(2) Stecker des Lüftersets
(3) Steuerungsschrank
(4) Netzschütz
(5) DC-Leistungsschalter mit Sicherungsfunktion
(6) DC-Anschlussschiene DC +
(7) DC-Anschlussschiene DC –
(8) AC-Anschlussschiene PE
Zentralwechselrichter, ohne Transformator
(7)
(10) (9) (8)
(1)
(2)
(3)
(4)
(5)
(6)
