AVIS
Onduleur central, sans transformateur
Dommages matériels dus à un mauvais raccordement !
Un mauvais positionnement des fils peut limiter les capacités de
l'onduleur ou l'endommager.
Vérifier l'affection des fils par rapport aux douilles sur le schéma de
|
raccordement.
(4)
(5)
(1)

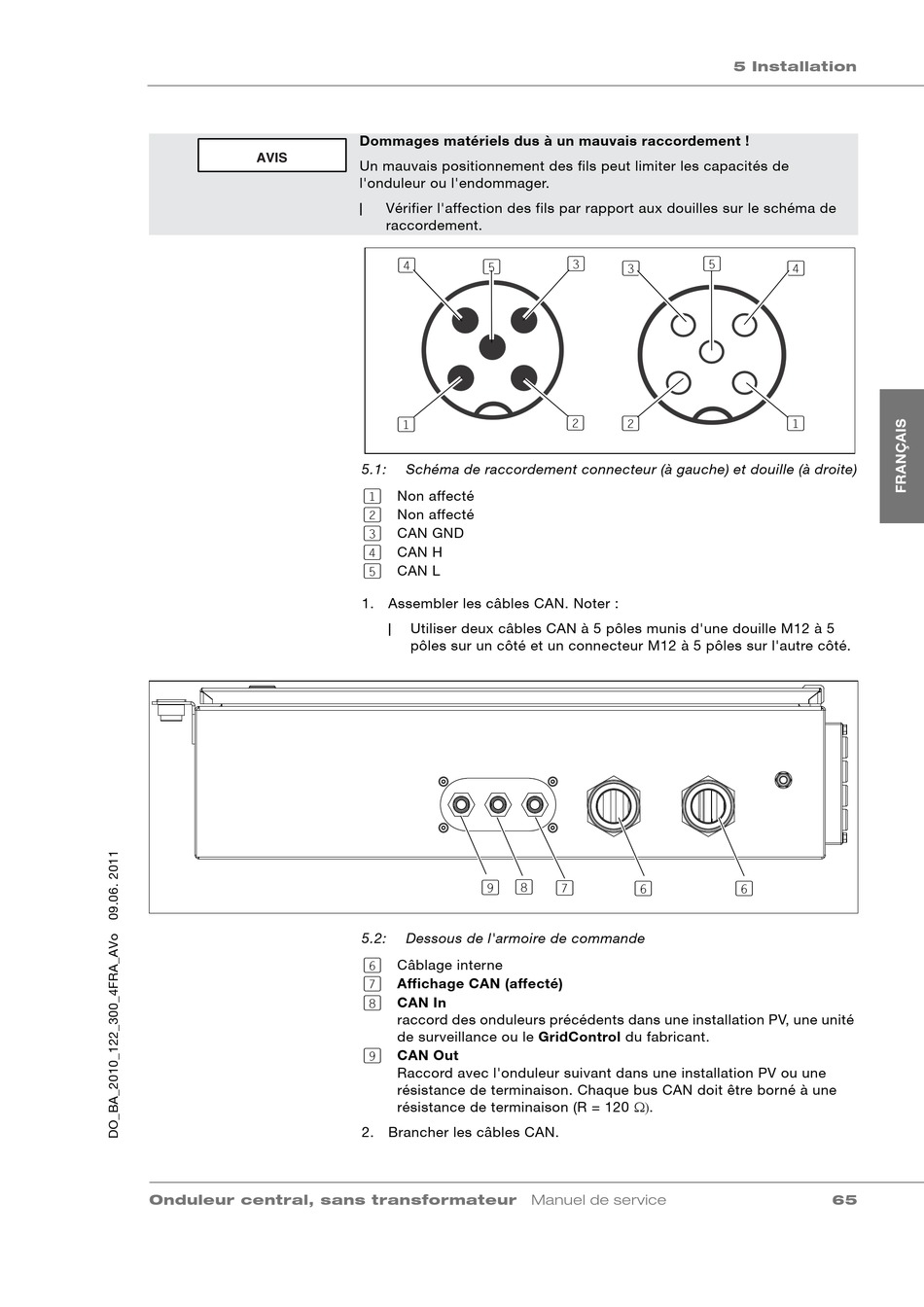

5.1: Schéma de raccordement connecteur (à gauche) et douille (à droite)
(1) Non affecté
(2) Non affecté
(3) CAN GND
(4) CAN H
(5) CAN L
1. Assembler les câbles CAN. Noter :
Utiliser deux câbles CAN à 5 pôles munis d'une douille M12 à 5
|
pôles sur un côté et un connecteur M12 à 5 pôles sur l'autre côté.
(8)
(9)
5.2: Dessous de l'armoire de commande
(6) Câblage interne
(7) Affichage CAN (affecté)
(8) CAN In
raccord des onduleurs précédents dans une installation PV, une unité
de surveillance ou le GridControl du fabricant.
(9) CAN Out
Raccord avec l'onduleur suivant dans une installation PV ou une
résistance de terminaison. Chaque bus CAN doit être borné à une
résistance de terminaison (R = 120 Ω).
2. Brancher les câbles CAN.
Manuel de service
(5)
(3)
(3)
(2) (2)
(7) (6)
5 Installation
(4)
(1)
(6)
65
