3.3
DC
Filter
U
(5)
3.4
Onduleur central, sans transformateur

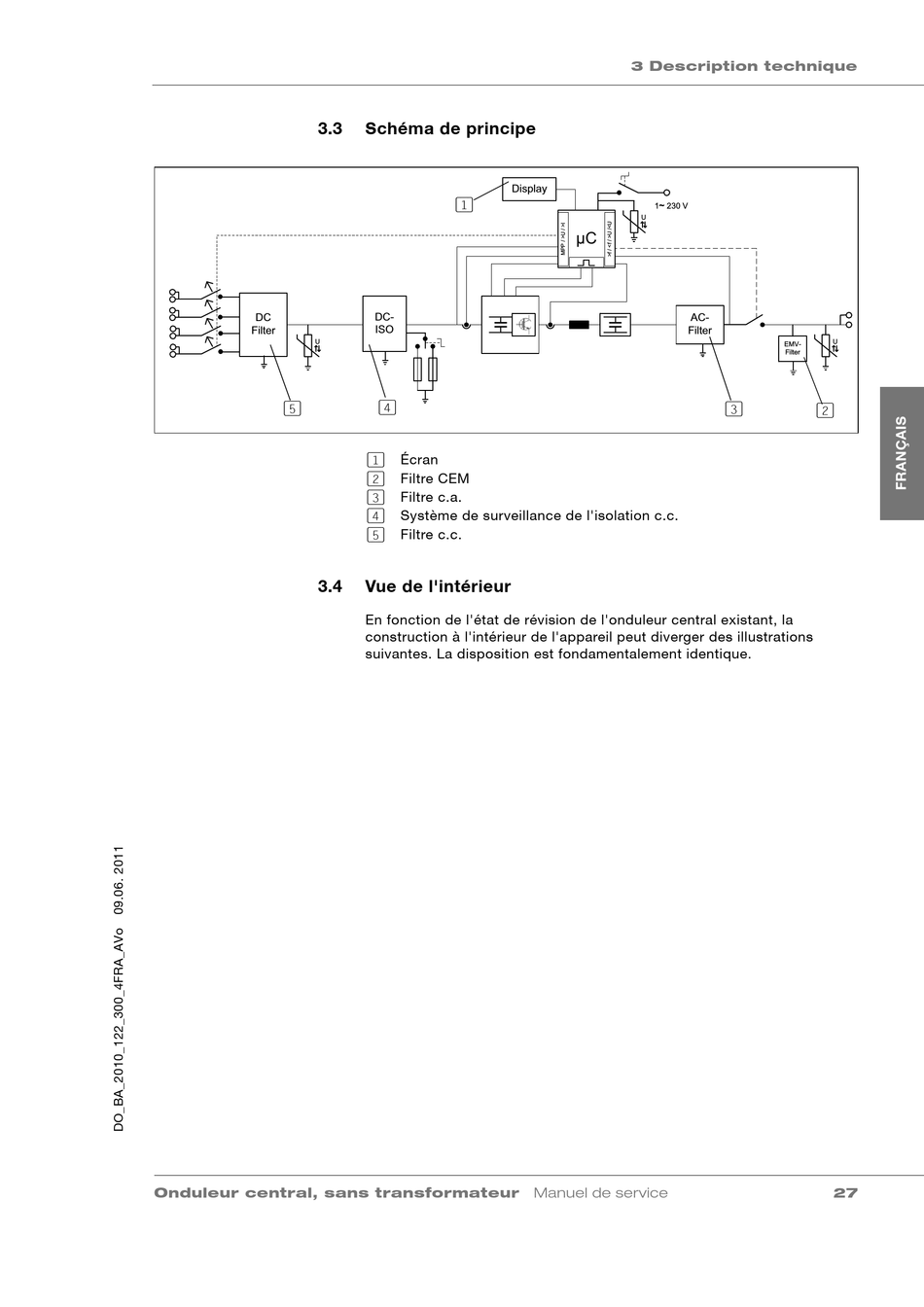

Schéma de principe
Display
(1)
DC-
ISO
(4)
(1) Écran
(2) Filtre CEM
(3) Filtre c.a.
(4) Système de surveillance de l'isolation c.c.
(5) Filtre c.c.
Vue de l'intérieur
En fonction de l'état de révision de l'onduleur central existant, la
construction à l'intérieur de l'appareil peut diverger des illustrations
suivantes. La disposition est fondamentalement identique.
Manuel de service
3 Description technique
~
1 230 V
U
µC
AC-
Filter
(3)
U
EMV-
Filter
(2)
27
