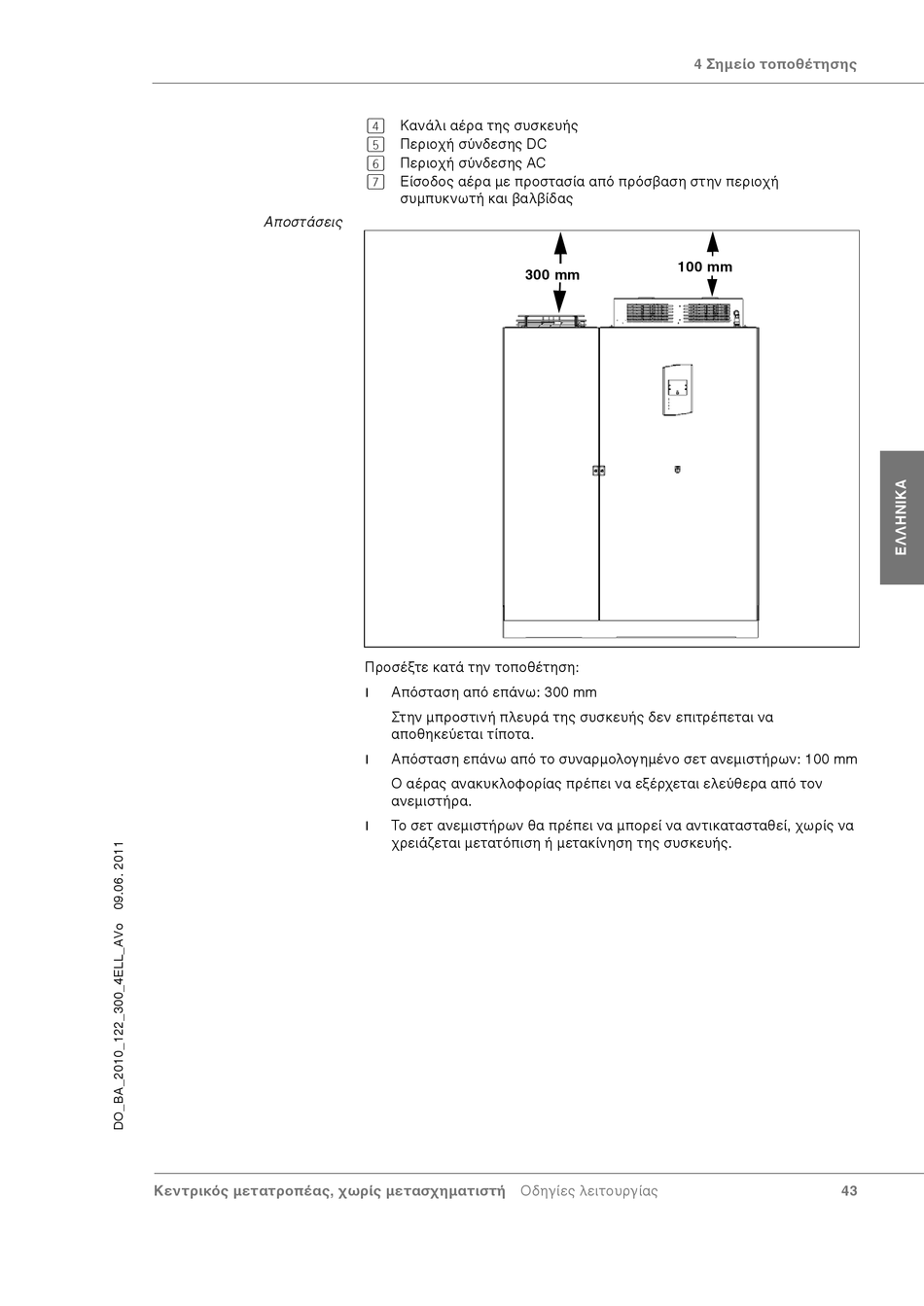

Αποστάσεις
Κεντρικός μετατροπέας, χωρίς μετασχηματιστή Οδηγίες λειτουργίας
(4) Κανάλι αέρα της συσκευής
(5) Περιοχή σύνδεσης DC
(6) Περιοχή σύνδεσης AC
(7) Είσοδος αέρα με προστασία από πρόσβαση στην περιοχή
συμπυκνωτή και βαλβίδας
300 mm
Προσέξτε κατά την τοποθέτηση:
Απόσταση από επάνω: 300 mm
|
Στην μπροστινή πλευρά της συσκευής δεν επιτρέπεται να
αποθηκεύεται τίποτα.
Απόσταση επάνω από το συναρμολογημένο σετ ανεμιστήρων: 100 mm
|
Ο αέρας ανακυκλοφορίας πρέπει να εξέρχεται ελεύθερα από τον
ανεμιστήρα.
Το σετ ανεμιστήρων θα πρέπει να μπορεί να αντικατασταθεί, χωρίς να
|
χρειάζεται μετατόπιση ή μετακίνηση της συσκευής.
4 Σημείο τοποθέτησης
100 mm
