3.3
DC
Filter
U
(5)
3.4
Zentralwechselrichter, ohne Transformator

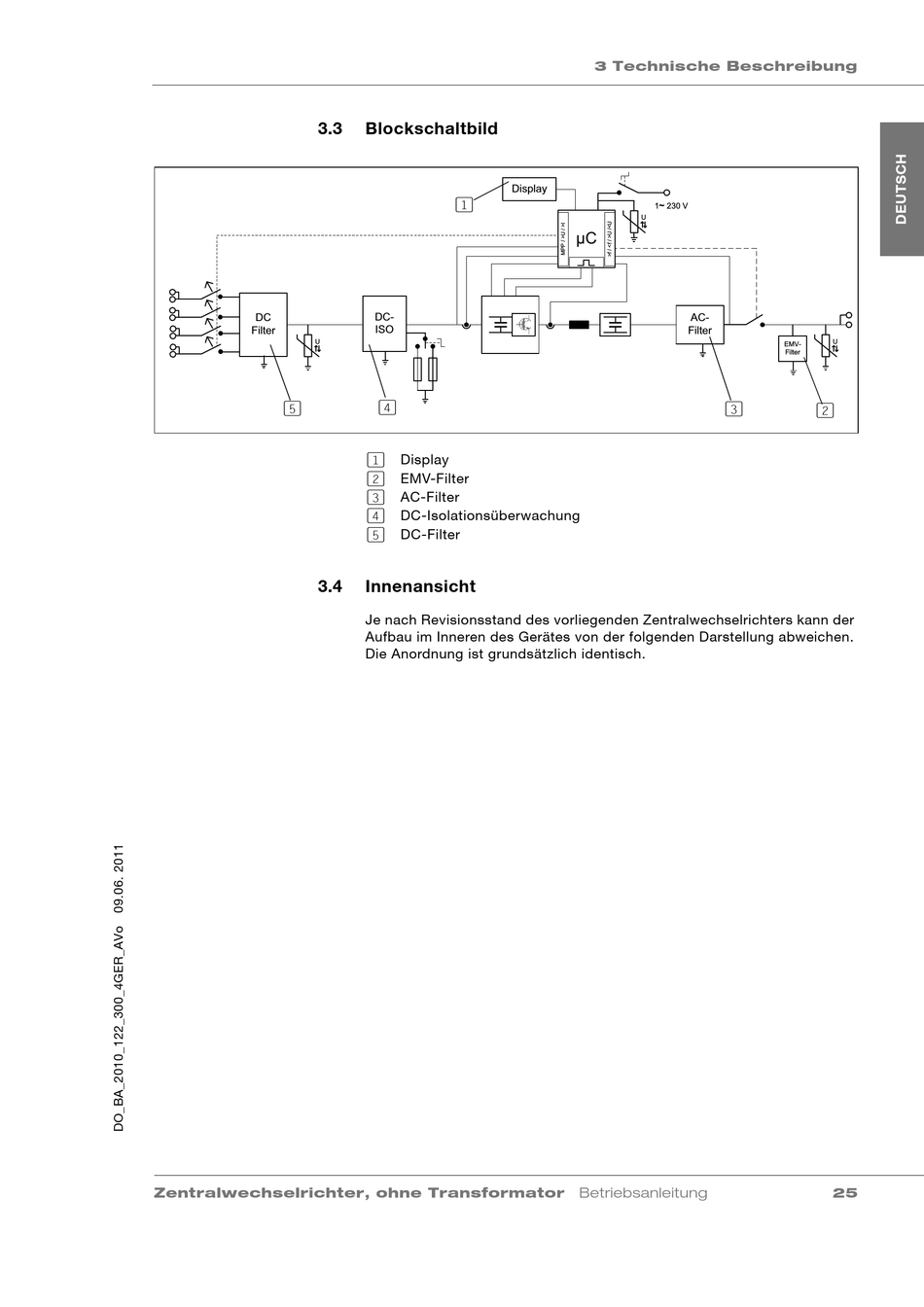

Blockschaltbild

Display
(1)
DC-
ISO
(4)
(1) Display
(2) EMV-Filter
(3) AC-Filter
(4) DC-Isolationsüberwachung
(5) DC-Filter

Innenansicht

Je nach Revisionsstand des vorliegenden Zentralwechselrichters kann der
Aufbau im Inneren des Gerätes von der folgenden Darstellung abweichen.
Die Anordnung ist grundsätzlich identisch.
3 Technische Beschreibung
~
