3 Descrizione tecnica
(15)
(14)
(13)
(12)
26
(16)
(11)

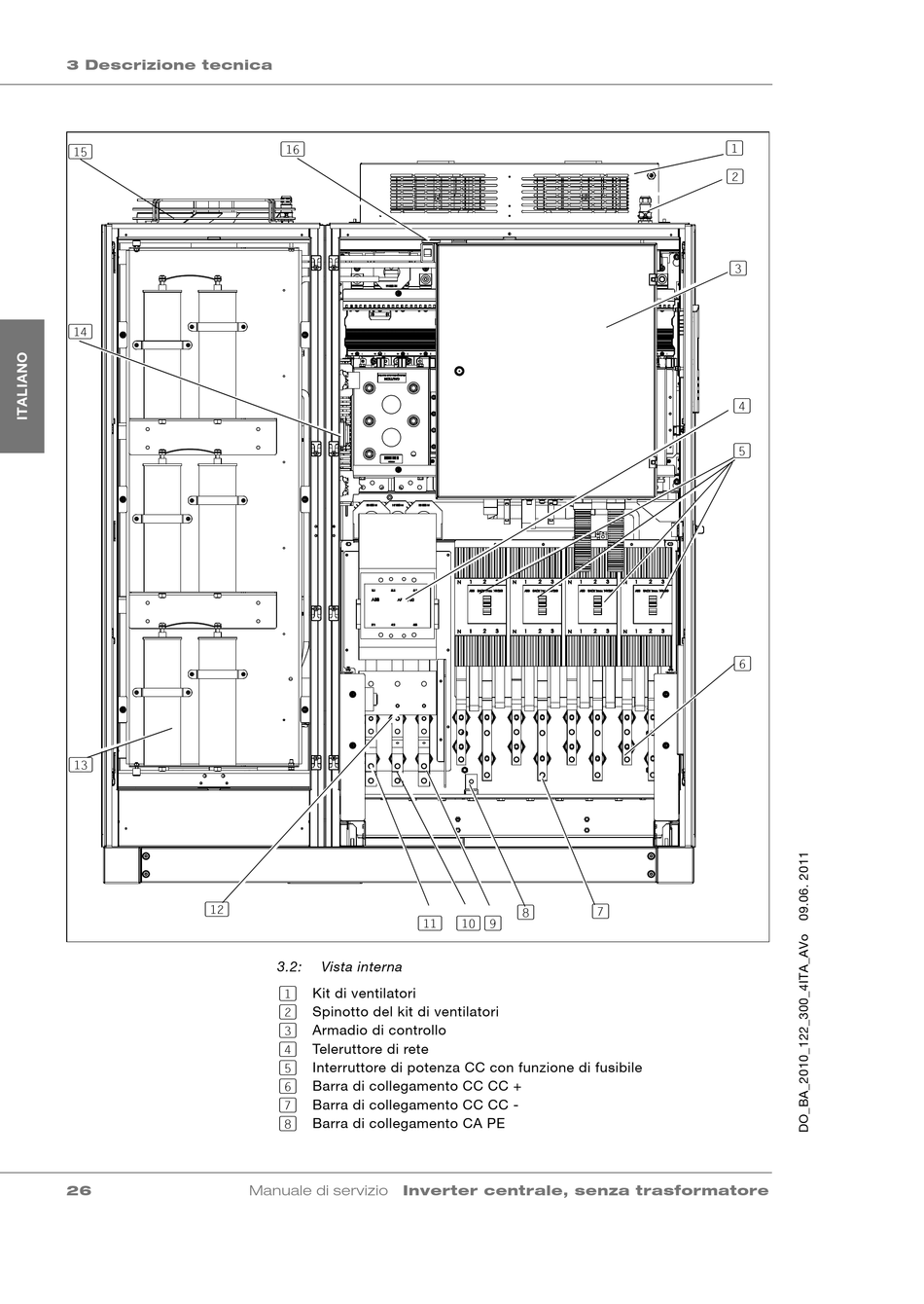

3.2: Vista interna
(1) Kit di ventilatori
(2) Spinotto del kit di ventilatori
(3) Armadio di controllo
(4) Teleruttore di rete
(5) Interruttore di potenza CC con funzione di fusibile
(6) Barra di collegamento CC CC +
(7) Barra di collegamento CC CC -
(8) Barra di collegamento CA PE
Manuale di servizio Inverter centrale, senza trasformatore
(7)
(8)
(10) (9)
(1)
(2)
(3)
(4)
(5)
(6)
